3. Mise en oeuvre et installation

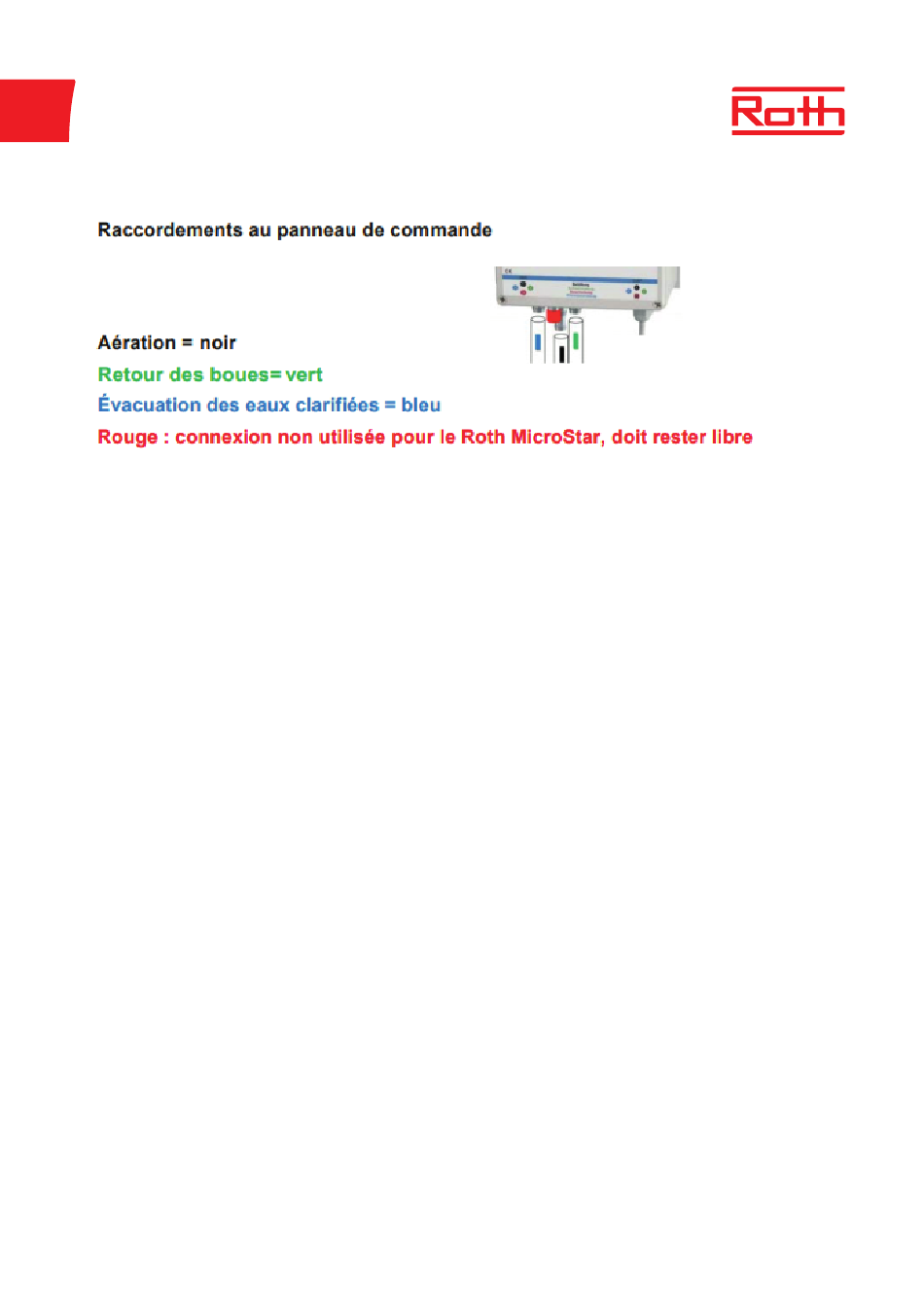

Pour vous aider dans le raccordement et l'identification de vos flexibles. Vous trouverez des
autocollants que vous pouvez utiliser pour identifier facilement les couleurs des tubes une fois
que ceux-ci auront été placés dans leur fourreau DN 100 (Diamètre intérieur 100mm, extérieur
110mm).
Respecter une pente de 2 à 3% en direction de la cuve pour éviter tout risque de condensation.
La pose du fourreau doit être droite. Les flexibles doivent être raccourcis à la longueur néces-
saire.
Fixer les flexibles avec les colliers de serrage. Les raccordements doivent être étanches.
Boucher la gaine technique à l'arrivée pour éviter les échanges de gaz entre la micro-station
MicroStar et le module de gestion.
L'utilisation de mousse polyuréthane est proscrite, la présence d'humidité peut entraîner un
vieillissement prématuré de celle-ci.
Attention : Ne pas coincer, plier ou endommager les flexibles.
3.5.2. Mode d'alimentation des eaux usées et d'évacuation des effluents
Il est recommandé d'éviter les coudes à angle droit pour éviter le risque de colmatage, conformé-
ment à l'article 7 (collecte et évacuation) du DTU 64.1 (août 2013).
Le raccordement de l'arrivée des eaux usées et d'évacuation des eaux traitées doivent être
étanches. Le raccordement des canalisations entre l'habitation et la micro-station MicroStar doit
respecter une pente allant de 2 à 3% afin d'éviter tout colmatage. Ne pas dépasser 4% de pente
entre l'habitation et la micro-station pour éviter que les matières en suspension ne restent accro-
chées au tube.
Le tuyau d'évacuation en sortie de la micro-station doit avoir une pente minimale de 1% pour
faciliter l'écoulement.
