Manuels Connexes pour KIRSCH LABEX PRO-ACTIVE Serie
Sommaire des Matières pour KIRSCH LABEX PRO-ACTIVE Serie

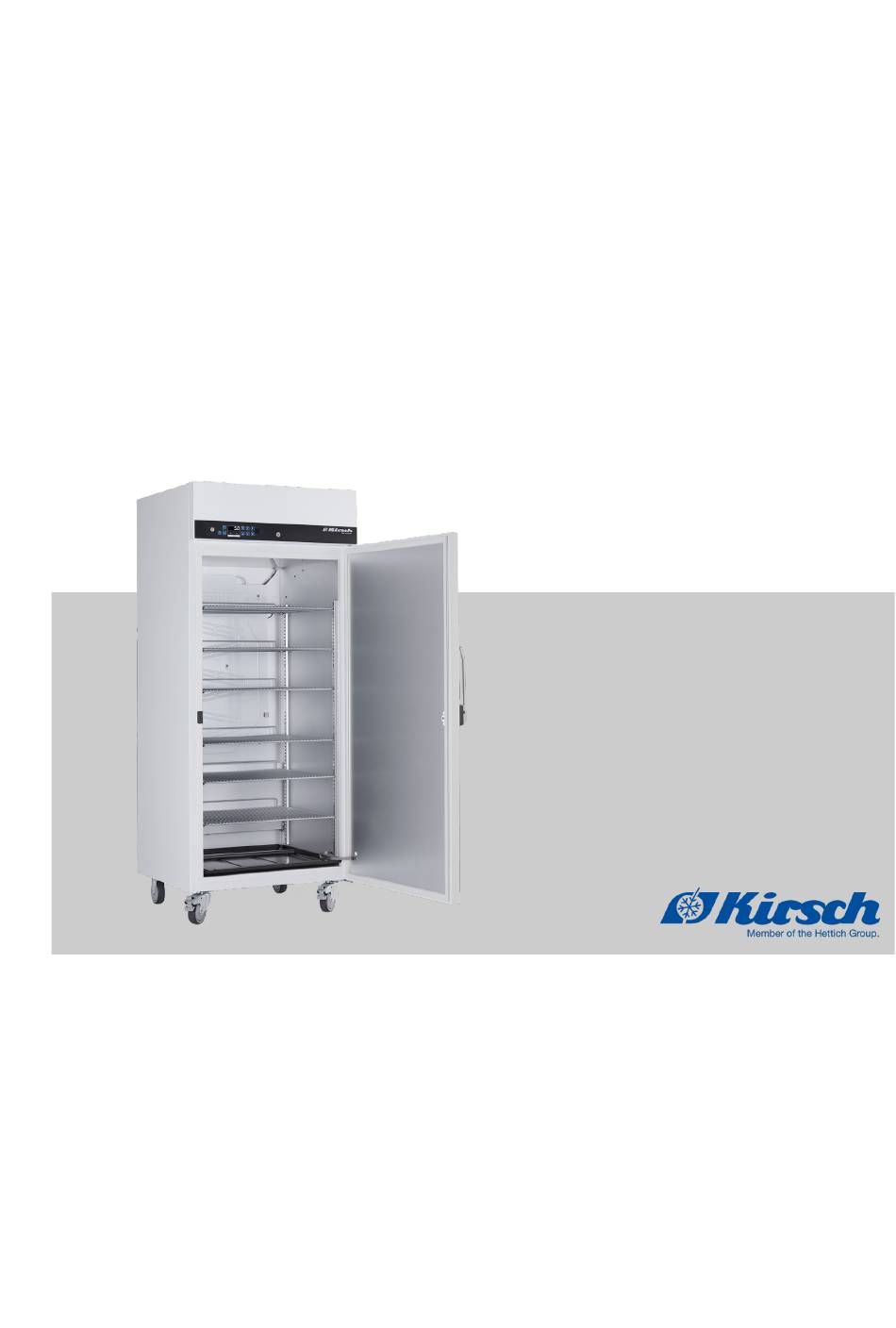

- Page 1 Mode d'emploi Réfrigérateur/congélateur LABEX®-Série PRO-ACTIVE / ULTIMATE Avant de commencer tout travail, lire le manuel d'utilisation !
- Page 2 Philipp KIRSCH GmbH Im Lossenfeld 14 77731 Willstätt-Sand ALLEMAGNE Téléphone : +49 781 9227-0 Fax : +49 781 9227-200 Courriel : info@KIRSCH-medical.de Internet : www.KIRSCH-medical.de D1021_05.25_Manuel d'utilisation LABEX version 4.2, fr_FR © Philipp KIRSCH GmbH 2025 Réfrigérateur/congélateur LABEX®-Série PRO-ACTIVE / ULTIMATE 07.05.2025...
- Page 3 Instructions complémentaires Concernant le présent manuel Ce manuel d'utilisation a été élaboré pour le produit « Réfrigéra- d'utilisation teur/congélateur » (nommé ci-après « appareil »). Les personnes manipulant l'appareil doivent avoir lu attentivement et compris le présent manuel d'utilisation avant de commencer à travailler.
- Page 4 Figures Les figures contenues dans le présent manuel d'utilisation servent à faciliter la compréhension de base et peuvent être différentes du modèle effectivement commandé. Adresse du fabricant Fabricant Philipp Kirsch GmbH Adresse Im Lossenfeld 14 77731 Willstätt-Sand ALLEMAGNE Téléphone +49 781 9227-0...
- Page 5 Instructions complémentaires Informations supplémentaires En cas de questions ou de commentaires concernant le présent manuel d'utilisation ou l'appareil, s'adresser au représentant régional agréé ou directement à KIRSCH. 07.05.2025 Réfrigérateur/congélateur LABEX®-Série PRO-ACTIVE / ULTIMATE...
- Page 6 1.6 Composants supplémentaires de l'appareil....17 1.6.1 Documentation de la température......18 1.6.2 Porte vitrée verrouillable.......... 19 Accessoires............... 20 2.1 KIRSCH EVOLUTION CLOUD........20 2.1.1 Communication............20 2.1.2 Sauvegarde des données........20 Sécurité................22 3.1 Symboles utilisés dans le présent manuel d'utilisa- tion................
- Page 7 Table des matières Mise en service..............41 6.1 Activités lors de la mise en service......41 6.2 Programmer l'appareil..........41 6.2.1 Température de consigne........42 6.2.1.1 Fonction de la température de consigne....42 6.2.1.2 Afficher et modifier la température de consigne... 42 6.2.2 Limites d'avertissement de température....
- Page 8 Description du produit Vue d'ensemble de l'appareil Description du produit 1.1 Vue d'ensemble de l'appareil ® Modèle LABEX (exemple) ® LABEX 720 PRO-ACTIVE Fig. 1 : Réfrigérateur de laboratoire (carcasse) Commutateur à clé Ä Chapitre 1.2 « Affichages Unité d'affichage et de commande et éléments de commande »...
- Page 9 Description du produit Affichages et éléments de commande > Fonction du commutateur à clé 1.2 Affichages et éléments de commande 1.2.1 Structure de l'unité d'affichage et de commande Fig. 2 : Unité d'affichage et de commande Commutateur à clé Unité d'affichage et de commande (affectation variable des touches) Port USB 1.2.2 Fonction du commutateur à...
- Page 10 Description du produit Affichages et éléments de commande > Fonction des touches et affichages 1.2.3 Fonction des touches et affichages La vue d'ensemble suivante présente la fonction des touches et affichages : Tab. 2 : Touches Touche Désignation Fonction [Max.] Afficher la valeur maximale de la mémoire de température.
- Page 11 Description du produit Contenu de la livraison Touche Désignation Fonction [Touche non assignée] Touche non assignée sans fonction. Selon la version, certaines touches ont une fonction multiple en combinaison avec d'autres touches. Tab. 3 : Affichages Affichage Désignation Fonction « Dégivrage » Le dégivrage est activé.
- Page 12 Description du produit Interfaces Logiciel Le logiciel KIRSCH-DATANET est disponible exclusivement en téléchargement à l'adresse https://kirsch-medical.de/service/downloads/kirsch-datanet- software. Pour l'installation/configuration, veuillez tenir compte des instructions du manuel d'utilisation du logiciel. Celles-ci figurent dans le programme d'installation. 1.4 Interfaces L'appareil dispose des interfaces suivantes pour le raccordement d'autres appareils (ci-après dénommés «...
- Page 13 Description du produit Fonctions de l'appareil > Refroidissement Retirer la clé USB après utilisation ! La clé USB ne doit pas être insérée de manière perma- nente dans l'appareil. – Retirer la clé USB à la fin du transfert de données Ä...
- Page 14 Description du produit Fonctions de l'appareil > Dégivrage Condenseur L'énergie thermique est libérée dans l'air ambiant par le conden- seur. Selon le modèle, le condenseur est monté soit sur la paroi arrière, en bas ou en haut soit dans la salle des machines.
- Page 15 Description du produit Fonctions de l'appareil > Mémoire de température Appuyez pendant 4 secondes sur la [Dégivrage supplémentaire]. ð Le processus de dégivrage démarre. Cuve d'eau de condensation La cuve d'eau de condensation se trouve à l'intérieur, sur la face inférieure de l'appareil (/5).
- Page 16 Description du produit Fonctions de l'appareil > Batterie 1.5.6 Surveillance de la température avec PC-KIT-STICK La mémoire de température de l'appareil documente les valeurs de température maximale et minimale. Le PC-KIT-STICK est l'option la plus simple pour la documentation automatique de la température. La mémoire interne est une mémoire tampon circulaire.
- Page 17 Description du produit Composants supplémentaires de l'appareil La batterie se recharge en fonctionnement normal et est surveillée par un chargeur automatique. Caractéristiques techniques de la batterie : 6 V, 4 Ah PRO-ACTIVE : La batterie n'alimente pas l'appareil ! La batterie n'alimente que la surveillance de la tempé- rature.
- Page 18 Grâce à notre logiciel KIRSCH-DATANET, vos appareils Datanet peuvent être documentés sans effort dans votre réseau informatique. Sur les appareils KIRSCH de la gamme ULTIMATE, la solution réseau (PC-KIT-NET) est déjà incluse de série. En option, les appareils de la gamme PRO-ACTIVE peuvent en être équipés.
- Page 19 Si nécessaire, la compatibilité doit être vérifiée par l'uti- lisateur/exploitant. 1.6.2 Porte vitrée verrouillable Serrure de porte Votre appareil peut être équipé d'une porte vitrée verrouillable. Demander à KIRSCH de plus amples informations sur l'installation de la porte vitrée. 07.05.2025 Réfrigérateur/congélateur LABEX®-Série PRO-ACTIVE / ULTIMATE...
- Page 20 Fig. 6 : Circuit_Cloud Le MODULE Kirsch EVOLUTION collecte et enregistre les don- nées de température/d’entrée d’un appareil à surveiller. Grâce à l’Internet mobile, les données sont transmises au KIRSCH CLOUD. Il s’agit d’une carte SIM IOT spéciale, indépendante de tout opéra- teur, qui permet d’obtenir la meilleure couverture de réseau pos-...
- Page 21 Accessoires KIRSCH EVOLUTION CLOUD > Sauvegarde des données Les données sont enregistrées sur la mémoire circulaire intégrée au module toutes les deux minutes. La capacité de sauvegarde est de 30 jours au maximum. Pour enregistrer le 31e jour, l’enregistre- ment du premier jour est écrasé.
- Page 22 Sécurité Symboles utilisés dans le présent manuel d'utili... Sécurité Cette rubrique donne un aperçu de tous les principaux aspects de sécurité à envisager en vue d'assurer la protection optimisée du patient et du personnel ainsi que l'utilisation sûre et correcte de l'appareil.
- Page 23 Sécurité Usage prévu Conseils et recommandations Ce symbole souligne les conseils et recommandations utiles ainsi que des informations permettant une utilisa- tion efficace et sans pannes. Autres marquages Marquage Explication Consignes des opérations en plusieurs étapes ð Résultats des étapes des opérations Renvoi à...
- Page 24 Sécurité Usage non conforme prévisible Le ventilateur de circulation d'air est protégé galvaniquement par un bloc d'alimentation de sécurité. La mise à la terre de l'ensemble du compartiment intérieur assure l'égalité de potentiel. Le compartiment des machines est spécialement isolé du réservoir intérieur.
- Page 25 Sécurité Risques résiduelsRisques résiduels 3.4 Risques résiduels Utilisation non conforme DANGER ! Risque d'inflammation d'une atmosphère explosive en cas d'utilisation non conforme ! Une évaluation appropriée des risques doit être effec- tuée et les mesures de protection contre les explosions qui en découlent doivent être spécifiées.
- Page 26 Sécurité Risques résiduelsRisques résiduels Infection de l'utilisateur AVERTISSEMENT ! Risque d'infection en cas d'hygiène, de désinfec- tion ou de stérilisation insuffisante ! Tout contact avec des pièces non nettoyées, non stérili- sées ou non désinfectées expose à un risque d'infec- tion.
- Page 27 Sécurité Risques résiduelsRisques résiduels Pour les groupes froids Eco AVERTISSEMENT ! Danger en cas d'intervention non autorisée dans le circuit frigorifique ! Le groupe froid contient le fluide frigorigène naturel pro- pane R290 / isobutane R600a. Le fluide frigorigène uti- lisé...
- Page 28 à caractère personnel et pour le fonctionnement réglementaire de l’appareil conformément à la législation, aux pre- scriptions et aux directives de l’établissement. Kirsch recommande aux organismes de santé ou aux établissements médicaux de mettre en œuvre une stratégie globale multi-niveau afin de pro- téger les données et systèmes des menaces de sécurité...
- Page 29 Kirsch. Les utilisateurs sont tenus de faire fonctionner tous les appareils fournis et pris en charge par Kirsch dans les limites des spécifications autorisées par Kirsch, ce qui inclut le logiciel, la configuration du logiciel, la configuration de sécurité, etc.
- Page 30 Sécurité Marquages de sécurité ATTENTION ! Avant d'utiliser le lecteur flash USB, il convient de prendre des mesures de protection contre les virus, p. ex. une analyse antivirus du périphérique USB. ATTENTION ! Des pare-feux et/ou d’autres équipements de sécurité doivent être installés entre le système médical et tous les autres systèmes accessibles en externe.
- Page 31 L'administrateur système/réseau exécute les tâches suivantes : Installation de KIRSCH-DATANET Intégration de l'appareil dans le réseau 07.05.2025 Réfrigérateur/congélateur LABEX®-Série PRO-ACTIVE / ULTIMATE...
- Page 32 Sécurité Équipement de protection individuelle L'administrateur système/réseau a été autorisé par l'opérateur à gérer les utilisateurs du logiciel et à effectuer les réglages dans le logiciel. Préposé à l'appareil Le préposé à l'appareil est la personne désignée par l'exploitant de l'appareil pour cette tâche et ayant été...
- Page 33 Sécurité Équipement de protection individuelle Pour les différents travaux sur et avec l'appareil, le personnel doit porter un équipement de protection individuelle. Celui-ci est men- tionné spécialement dans les différents chapitres du présent guide. L'équipement de protection individuelle est présenté ci-dessous : REMARQUE ! Lors de l'utilisation de l'appareil, utiliser un équipement de protection approprié...
- Page 34 Transport et immobilisation Transporter l'appareil Transport et immobilisation 4.1 Transporter l'appareil À la livraison, l'appareil est transporté en concertation avec le revendeur spécialisé. Si l'appareil doit être transporté dans le cadre d'un changement d'emplacement au cours de sa durée de vie, respecter les consi- gnes de sécurité...
- Page 35 Transport et immobilisation Immobiliser l'appareil REMARQUE ! Risque de dommages sur la cuve d'eau de conden- sation ! Les appareils énumérés dans le tableau suivant sont équipés sur le dessous d'une cuve d'eau de condensa- tion, qui peut être endommagée en cas de transport incorrect : –...
- Page 36 Transport et immobilisation Remettre l'appareil en service 4.3 Remettre l'appareil en service Remettre l'appareil en service Avant la remise en service, nettoyer et désinfecter l'appareil Ä Chapitre 8 « Nettoyage et désinfection » à la page 60. Brancher la fiche secteur. Insérer la clé...
- Page 37 Installation, montage et raccordement Installer l'appareil Installation, montage et raccordement 5.1 Installer l'appareil Mise en place Respecter les conditions d'installation suivantes lors de l'installa- tion de l'appareil : Utilisation en intérieur Altitude jusqu'à 2000 m au-dessus du niveau de la mer Humidité...
- Page 38 Montage Faire effectuer le montage de l'appareil uniquement par un per- sonnel qualifié pour cela. En cas de doute, contacter KIRSCH Ä « Adresse du fabricant » à la page 4. Installer l'appareil comme indiqué dans le plan d'installation ci-joint.
- Page 39 Installation, montage et raccordement Raccorder l'appareil Raccorder un contact sec / câble Tous les appareils de la série PRO-ACTIVE/ULTIMATE sont réseau équipés en série d'un contact sec pour la transmission des alarmes. Les appareils de la série PRO-ACTIVE peuvent être équipés en option d'une interface réseau (PC-KIT-NET).
- Page 40 Installation, montage et raccordement Raccorder l'appareil Nous recommandons le raccordement en tant que con- tact à ouverture, car ainsi une rupture de câble est éga- lement signalée par le contact sec. Il convient de noter que les appareils ont un temps de suppression d'alarme de 120 minutes après leur mise en service, de sorte que l'appareil ne déclenche pas d'alarme pendant qu'il refroidit.
- Page 41 Mise en service Programmer l'appareil Mise en service Personnel : Préposé à l'appareil 6.1 Activités lors de la mise en service Séquences de la mise en service AVERTISSEMENT ! Risque de dommages matériels et corporels en cas de mise en service par un personnel non qualifié ! Une mise en service incorrecte par un personnel non qualifié...
- Page 42 La température de consigne de l'appareil est préréglée par KIRSCH. Les modifications de la valeur de consigne ne modifient pas les limites d'avertissement de température. Celles- ci sont réglées manuellement Ä...
- Page 43 Observer la courbe de température sur l'écran ou via une documentation de la tem- pérature en option (p. ex. KIRSCH-PC-KIT). Lire la température actuelle et observer l'évolution de la courbe de température jusqu'à ce que la température de con- signe soit atteinte.
- Page 44 Mise en service Programmer l'appareil > Limites d'avertissement de température Suivi de la température de consigne modifiée Dès que la température de consigne est atteinte, les limites d'avertissement de température doivent être réglées afin d'être au-dessus ou en dessous de la tem- pérature de consigne.
- Page 45 Mise en service Programmer l'appareil > Limites d'avertissement de température Limites d'avertissement de température recomman- dées FROSTER Pour assurer le bon fonctionnement de l'appareil, les limites d'avertissement de température pour les modèles FROSTER doivent être réglées conformément Ä « Limites d'avertissement de tempéra- au tableau ture »...
- Page 46 Mise en service Programmer l'appareil > Limites d'avertissement de température 6.2.2.2 Afficher et modifier les limites d'avertissement de température Afficher les limites d'avertissement de température Limite supérieure d'avertissement de température Appuyez sur la touche [Avertissement de température max.]. ð La limite supérieure d'avertissement de température s'af- fiche à...
- Page 47 Mise en service Programmer l'appareil > Limites d'avertissement de température Appuyez sur la touche [Min.] jusqu'à ce que la valeur de la nouvelle limite inférieure d'avertissement de température soit atteinte. Tourner la clé de l'appareil en position « 1 ». ð...
- Page 48 Commande Mettre l'appareil à l'arrêt Commande Personnel : Utilisateur 7.1 Mettre l'appareil en marche Insérer la clé dans le commutateur à clé. Placer la clé de l'appareil en position « 1 ». ð L’écran affiche la température intérieure. Retirer la clé et la conserver à l'abri de tout accès non auto- risé.
- Page 49 Commande Consulter/effacer la mémoire de température N'éteindre l'appareil chargé que pour une courte durée ! Afin de protéger les produits réfrigérés, n'éteindre l'ap- pareil que pour une courte durée. Pour arrêter l'appareil pendant une période prolongée, Ä Chapitre 4.2 « Immobi- procéder comme décrit dans liser l'appareil »...
- Page 50 USB de modèle courant (max. 32 Go, formatée au format FAT 32). Dans ce cas, un fichier .jsn enre- gistré sur la clé peut alors être importé dans KIRSCH-Datanet à partir de la version 5.0 selon la procédure décrite ci-dessous. Pour enregistrer les données sur la clé...
- Page 51 Commande Relevé des données sur l'appareil avec PC-KIT-ST... N° : Instruction Écran Brancher la clé USB Attendre que l'affichage suivant appa- raisse : Le régulateur est prêt pour le transfert des données (poursuivre avec le point 2.) La clé USB est pleine. Veuillez la vider ou utiliser une autre clé.
- Page 52 Commande Relevé des données sur l'appareil avec PC-KIT-ST... Importation des données dans Kirsch Datanet Ouvrir le logiciel client KIRSCH-Datanet et se connecter en tant qu'administrateur. Les données d'accès par défaut sont : Nom d'utilisateur : Admin Mot de passe : admin REMARQUE ! Si les données d'accès standard sont modifiées...
- Page 53 Commande Configurer PC-KIT-NET (en option) Dans le logiciel, sélectionner l'option de menu « Fichier/ Importer un fichier ». Avec l'icône « Dossier », sélectionner le fichier .jsn à importer sur la clé USB. Sélectionner le réfrigérateur souhaité. Cliquer sur « Importer » pour importer les données. Les données importées peuvent être affichées en double-cli- quant sur le réfrigérateur souhaité.
- Page 54 Adresse IP de la passerelle par 180.160.15.2 défaut (exemple) Pour la surveillance de la température via le réseau, le logiciel KIRSCH-DATANET (version 5.5.0.0 ou supéri- eure) doit être installé (les instructions complètes d'ins- tallation et de raccordement sont fournies avec PC-KIT- NET).
- Page 55 Commande Configurer PC-KIT-NET (en option) Placer le commutateur à clé sur « 1 » pour terminer la saisie. ð L'adresse IP de l'appareil est configurée. Configurer le masque de sous- réseau sur l'appareil Le masque de sous-réseau est réglé en usine : 255.255.255.0 Insérer la clé...
- Page 56 Commande Configurer PC-KIT-NET (en option) Configurer l'adresse IP de la passe- relle par défaut sur l'appareil La passerelle par défaut de chaque appareil a besoin de sa propre adresse IP, qui n'est pas encore utilisée dans votre réseau local. L'adresse IP de la passerelle par défaut est réglée en usine : 192.168.0.200 Insérer la clé...
- Page 57 » à la page 17 et « Instructions de montage et de raccordement - PC-KIT-STICK/PC-KIT- NET »). Le logiciel KIRSCH-DATANET (version 5.0 ou supérieure) est installé sur le PC local ou dans le réseau local. Ä Chapitre 7.2 « Mettre l'appareil à Éteindre l'appareil l'arrêt »...
- Page 58 Commande Charger l'appareil 7.7 Charger l'appareil ATTENTION ! Danger pour les produits réfrigérés en cas de con- tamination ! Un appareil contaminé peut contaminer les produits réfrigérés entreposés. La contamination peut endom- mager ou détruire les produits réfrigérés. – Ne pas stocker de produits réfrigérés contaminés dans l'appareil.
- Page 59 Si la porte est ouverte pendant plus de 60 secondes, désac- tiver l'alarme porte ouverte si nécessaire. Pour vérifier la température, il convient d'utiliser un appareil de mesure de la température approprié, p. ex. Kirsch Evolution Cloud. 07.05.2025 Réfrigérateur/congélateur LABEX®-Série PRO-ACTIVE / ULTIMATE...
- Page 60 à un endroit peu visible avant de les utiliser pour la première fois. Utiliser uniquement des désinfectants sans acide. En cas de doute, contacter KIRSCH. Nettoyer et désinfecter l'appareil Équipement de pro- Gants de protection résistant aux pro-...
- Page 61 Nettoyage et désinfection ATTENTION ! Risque de dommages matériels dus à l'interruption de la chaîne du froid pendant le transfert ! Si la chaîne du froid des produits réfrigérés est inter- rompue par le transfert du stock, les conditions de stoc- kage prescrites ne sont plus remplies.
- Page 62 Nettoyage et désinfection REMARQUE ! Risque de charge électrostatique à l'intérieur de l'appareil Des frottements entraînent une charge électrostatique à l'intérieur de l'appareil. Dans le pire des cas, cette charge peut provoquer une explosion dans le comparti- ment intérieur. – Sécher les surfaces en verre à...
- Page 63 Entretien Contrôle technique de sécurité Entretien Intervalle Travaux de maintenance Au plus tard tous les 24 mois Effectuer un contrôle technique de sécurité conformément à la prescrip- tion DGUV 3 (anciennement BGV A3). Au plus tard tous les 6 mois Vérifier le condenseur Ä...
- Page 64 Entretien Contrôle technique de sécurité Contrôle visuel Contrôler l'ensemble de l'appareil pour s'assurer qu'il est complet, qu'il a été correctement monté et qu'il n'est pas endommagé. Vérifier en détail que les pièces suivantes de l'appareil ne sont pas endommagées : Poignées de porte Compartiment intérieur Joint d'étanchéité...
- Page 65 Entretien Remplacer la batterie Attendre que la limite d'avertissement soit dépassée et que l'avertisseur sonore retentisse. ð Le écran affiche alternativement la température actuelle et le message d'erreur. Refroidir le capteur de surveillance (p. ex. avec un pulvérisa- teur de froid). Attendre que la limite d'avertissement soit dépassée et que l'avertisseur sonore retentisse.
- Page 66 Entretien Remplacer la batterie Modèle Emplacement de la batterie Batterie en bas de la salle des machines de l'appa- ® LABEX 105 PRO-ACTIVE reil ® FROSTER LABEX 96 PRO-ACTIVE Batterie au-dessus de la porte dans la rehausse ® LABEX 288 PRO-ACTIVE / ULTIMATE ®...
- Page 67 Alarmes Fonctions d'alarme Alarmes 10.1 Fonctions d'alarme Fonctions d'alarme Si une fonction de l'appareil présente un défaut ou un dysfonction- nement, une alarme est déclenchée. Chaque alarme est indiquée visuellement et acoustiquement. L'écran affiche alternativement l'alarme optique et la température. Le message reste affiché...
- Page 68 Alarmes Fonctions d'alarme Fonction d'alarme Écran Avertis- Cause Mesures à prendre seur sonore Avertissement porte La porte est Désactiver l'avertisseur ouverte ouverte pendant sonore. plus de 60 Fermer la porte. secondes. L'avertissement porte ouverte n'est pas transmis par le contact d'avertis- sement à...
- Page 69 Alarmes Traitement des alarmes 10.2 Traitement des alarmes Désactiver l'avertisseur sonore L'avertisseur sonore retentit. Appuyez sur la touche [Reset]. ð L'avertisseur sonore est désactivé. Déterminer la cause de l'alarme et l'éliminer. Sinon, l'avertisseur sonore retentit à nouveau toutes les 30 minutes.
- Page 70 – Faire effectuer les réparations par le service après- vente. – Utiliser des pièces de rechange de KIRSCH. – Ne procéder à aucune modification ou transforma- tion de l'appareil. – En cas de doute, contacter KIRSCH.
- Page 71 Indicateurs d'état et messages d'erreur Messages d'erreur Déplacer les produits réfrigérés REMARQUE ! Danger pour les produits réfrigérés en cas de défaut ou de dysfonctionnement de l'appareil ! La puissance frigorifique n'est plus garantie en cas de défaut ou de dysfonctionnement de l'appareil. Une capacité...
- Page 72 Contacter le service après-vente pour les répara- tions : L'entreprise suivante a été mandatée et autorisée par Ä « Coordon- KIRSCH pour l'entretien de l'appareil : nées du service après-vente » à la page 4 ATTENTION ! Risque de dommages matériels dus à l'interruption de la chaîne du froid pendant le transfert !
- Page 73 Indicateurs d'état et messages d'erreur Messages d'erreur Avertis- Écran seur Description Mesure à prendre sonore Défaut du câble de connexion de la batterie. Avertir le service après-vente. La surveillance de la batterie n'est pas garantie. Ventilateur X : La vitesse du ventilateur correspon- Déplacer les produits réfrigérés.
- Page 74 Indicateurs d'état et messages d'erreur Messages d'erreur Avertis- Écran seur Description Mesure à prendre sonore PRO-ACTIVE Placer le commutateur à clé sur 0. Débrancher la fiche secteur et la Erreur de synchronisation : rebrancher Ä Chapitre 7.1 « Mettre l'appareil en marche » à la page 48. Erreur de synchronisation entre l'unité...
- Page 75 Indicateurs d'état et messages d'erreur Messages d'erreur Avertis- Écran seur Description Mesure à prendre sonore Alarme de température (supérieure) : Consulter et vérifier la limite d'aver- Ä Cha- tissement de température La limite supérieure de l'avertisse- pitre 6.2.2.2 « Afficher et modifier ment de température a été...
- Page 76 Indicateurs d'état et messages d'erreur Messages d'erreur Écran Avertis- Description Mesure à prendre seur sonore Message d'erreur : Erreur sur la clé USB lors de – Veuillez utiliser une autre clé l’accès au système de fichiers ou erreur lors de l'initialisation du sys- tème de fichiers.
- Page 77 Mise hors service et élimination Mettre l'appareil au rebut Mise hors service et élimination 12.1 Mettre l'appareil hors service Mise hors service Éteindre l'appareil. Déplacer les produits réfrigérés. Débrancher la fiche secteur. Couper le câble de raccordement. Retirer ou détruire les serrures. Démonter la porte.
- Page 78 Mise hors service et élimination Mettre l'appareil au rebut Mettre l'appareil au rebut ENVIRONNEMENT ! Danger pour l'environnement en cas de mauvaise élimination de l'appareil ! Une mauvaise manipulation de substances dange- reuses pour l'environnement, et notamment une mau- vaise élimination, peuvent provoquer des dommages considérables de l'environnement.
- Page 79 Annexe Annexe Selon le modèle, les documents suivants sont également inclus dans l'annexe : Déclaration de conformité Caractéristiques techniques Plan de montage 07.05.2025 Réfrigérateur/congélateur LABEX®-Série PRO-ACTIVE / ULTIMATE...
- Page 80 Déclaration de conformité 13.1 Déclaration de conformité Déclaration de conformité CE Nous, Philipp Kirsch GmbH Im Lossenfeld 14 77731 Willstätt-Sand Allemagne déclarons que les dispositifs décrits ci-après respectent, au moment de leur mise sur le marché, les exigences en matière de protection des directives et normes mentionnées ci-après.
- Page 81 Annexe Caractéristiques techniques 13.2 Caractéristiques techniques LABEX® 105 LABEX® 288 LABEX® 340 LABEX® LABEX® 520 465**/468 PRO-ACTIVE PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ ULTIMATE* ULTIMATE* ULTIMATE* ULTIMATE* Contenu de refroi- dissement en litres Réglage de la tem- +2 à +15 +0 à +15 +0 à...
- Page 82 Annexe Caractéristiques techniques LABEX® 105 LABEX® 288 LABEX® 340 LABEX® LABEX® 520 465**/468 PRO-ACTIVE PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ ULTIMATE* ULTIMATE* ULTIMATE* ULTIMATE* Dimensions utiles 43 x 36 x 43 52,7 x 39 x 92 52,7 x 39 x 59 x 50 x 116 59 x 45 x 129 (L x l x H) en cm (Profondeur...
- Page 83 Annexe Caractéristiques techniques LABEX® 720 FR LABEX® FR LABEX® FR LABEX® FR LABEX® PRO-ACTIVE/ PRO-ACTIVE PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ ULTIMATE* ULTIMATE* ULTIMATE* ULTIMATE* Puissance absorbée en watts Consommation nor- 1,23 1,36 2,58 3,39 3,27 male en kWh/24 Température +10 à +38 +10 à...
- Page 84 Annexe Caractéristiques techniques LABEX® 720 FR LABEX® FR LABEX® FR LABEX® FR LABEX® PRO-ACTIVE/ PRO-ACTIVE PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ ULTIMATE* ULTIMATE* ULTIMATE* ULTIMATE* Poids net/brut en kg 143 / 169 50 / 59 124 / 139 150 / 173 162 / 188 Émissions sonores 51,1 50,6...
- Page 85 Annexe Plan de montage 13.3 Plan de montage MED 100 PRO-ACTIVE BL 100 PRO-ACTIVE LABO 100 PRO-ACTIVE LABEX 105 PRO-ACTIVE FROSTER LABEX 96 PRO-ACTIVE FROSTER MED 95 PRO-ACTIVE Installation drawing min.545 Please take hinge thickness into account if door is fitted in front View drawn without built in door Cooling pipe Airgrid with...
- Page 86 Index Index Dégivrage (manuel) ..... . 14 Dégivrage supplémentaire ....14 À...
- Page 87 Index Structure ......37 Symbole ......23 Mémoire de température .
