16

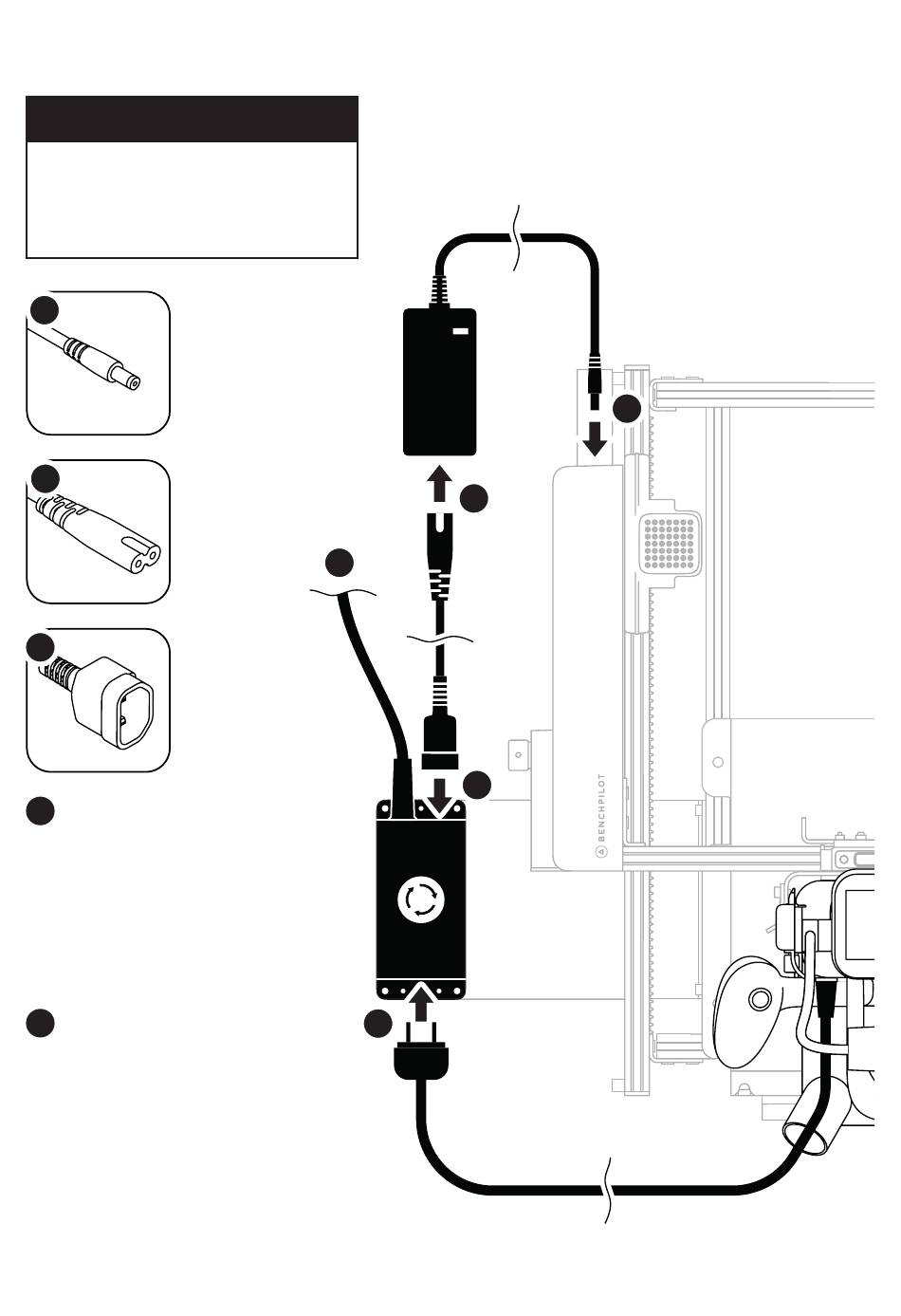

Schéma de câblage
Pièces requises :
• Boîtier d'arrêt d'urgence
• Câble d'alimentation
• Bloc d'alimentation BenchPilot
1
2
3
4
Branche le câble d'alimentation du
boîtier d'arrêt d'urgence sur une
prise murale. Respecte les consignes
relatives à l'alimentation électrique
dans le manuel de sécurité.
5
Branche le câble d'alimentation
d'Origin à la prise située à l'avant du
boîtier d'arrêt d'urgence.
L'alimentation électrique de BenchPilot et Origin
est coupée lorsque le boîtier d'arrêt d'urgence est
actionné. Tourne le boîtier d'arrêt d'urgence pour le
relâcher et rétablir l'alimentation.
Longueurs de câbles réduites pour
des raisons de présentation
2
4
3
5
46
Passe le câble d'alimentation
dans la décharge de traction
de câble, comme indiqué sur la
page précédente.
1
FR
