10.4 Instructions de sécurité CSA
• L'équipement peut être utilisé dans les zones
2 avec des gaz et vapeurs inflammables avec
les groupes d'appareils IIA, IIB et IIC et avec les
classes de température T1, T2, T3, T4.
• L'équipement peut être utilisé dans les zones 21
et 22 avec des poussières, fibres et vols
inflammables des groupes IIIA, IIB et IIC, avec une
température d'auto-inflammation de la couche
supérieure à 75 K au-dessus de la température
maximale indiquée dans le code de poussière.
• Il n'y a pas de conditions spéciales de vérification
ou d'entretien autres qu'un contrôle périodique.
• En ce qui concerne la sécurité anti-explosion, il
n'est pas nécessaire de vérifier le bon
fontionnement.
• Si l'équipement est susceptible d'entrer en
contact avec des substances agressives, par ex.
les liquides acides ou les gaz qui peuvent attaquer
les métaux ou les solvants susceptibles d'affecter
les matériaux polymères, il est de la
responsabilité de l'utilisateur de prendre les
précautions qui empêchent qu'il soit affecté de
manière défavorable, garantissant ainsi que le
type de protection n'est pas compromis.
14

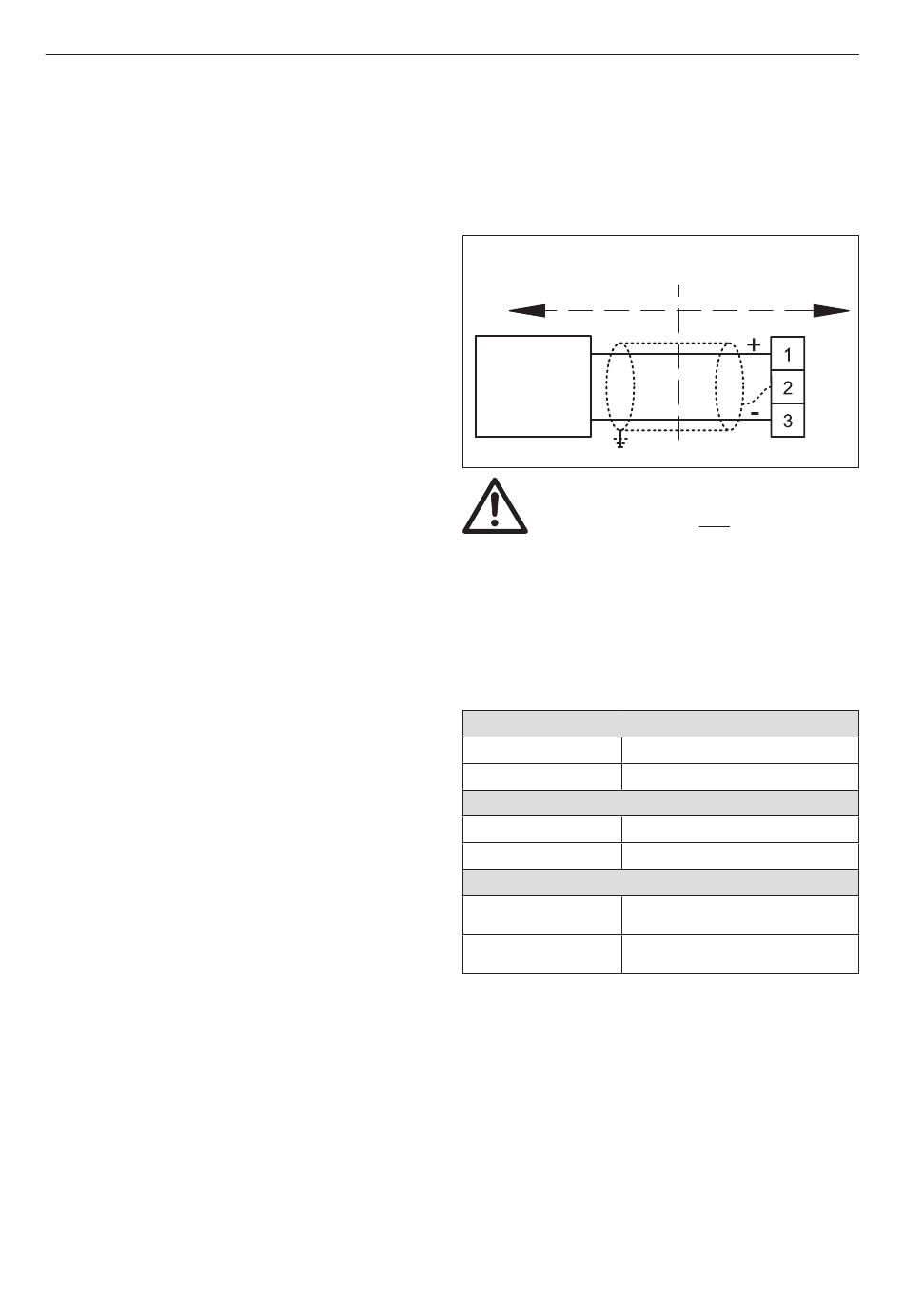

10.5 Instructions de câblage, modules de
contrôle QC54, non-incendiaire,
anti-étincelles
Zone non dangereuse
ou non classée
Alimentation
FF
Avertissement
* Le câble ne doit pas être débranché
sans autorisation relative au gaz
* Utiliser des raccordements
d'installation capables de résister
à une température de service
maximale autorisée d'au moins
20 ºC supérieure à la température
ambiante maximale.
Entrée électrique :
9
Plage de tension
Courant 18 mA maximum
Gamme de câbles :
Fil massif 2,5 mm
Câble torsadé 0,33 à 2,5 mm2 ou 22 à 12 AWG
Protection :
Appareil non sensible à la
Polarité inverse
polarité.
Protection externe Limiter le courant d'alimentation
requise à <600 mA.
* L'alimentation électrique à courant restreint
répond aux normes NEC Classe 2, telles que
décrites dans le National Electrical Code®
(ANSI/NFPA 70 [NEC®])
Guide d'installation
DOC.IG.QC54.FR Rev. 3
Zone dangereuse
ou classée
32V
~
max.
