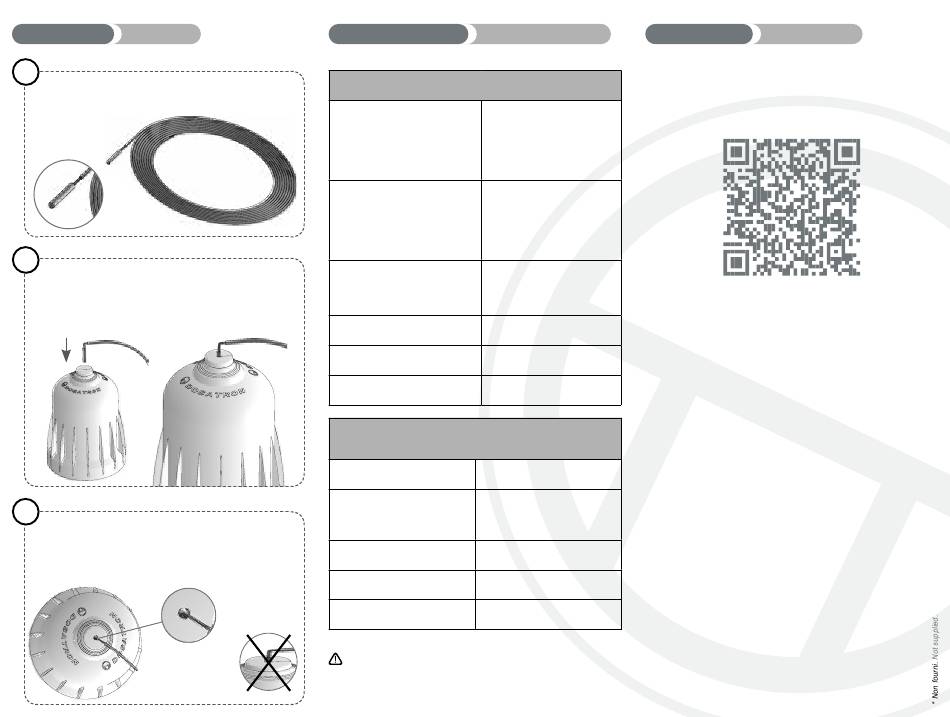

ASSEMBLAGE
ASSEMBLY
1
Dérouler le câble et saisir le capteur.
Unwind the cable and take hold of the sensor.
2
Insérez complètement le capteur dans le trou
situé en haut de la cloche.
Fully insert the sensor in the hole located at
the top of the bell.
3
Le fil s'insère dans la rainure. Puis connectez l'autre
extrémité du fil à votre enregistreur de données*.
The wire must fit into the groove. Then connect
the other end of the wire to your data logger*.
OUI /
YES
RECOMMENDATIONS
Caractéristiques techniques du capteur filaire
Technical characteristics of the wired sensor
Tension nominale
(max recommandée /
max absolue)
Rated voltage
(max recommended /
max absolute)
Courant nominal
(max recommandé /
max absolu)
Rated current
(max recommended /
max absolute)
Contact
Contact
Raccordement électrique
Electrical connection
Longueur du câble
Cable length
Matériau de la gaine
Sheath material
Spécifications techniques pour l'installation
d'un enregistreur de données
Technical specifications for setting up a data logger
Fréquence d'impulsion
Pulse frequency
Durée minimale
de l'impulsion
Minimum pulse duration
1 impulsion pour un D3
1 pulse for a D3
1 impulsion pour un D30
1 pulse for a D30
1 impulsion pour un D9
1 pulse for a D9
NON! /
NO
A ssurez-vous du bon câblage et de l'étanchéité
du raccordement.
Make sure that the wiring is correct and that the
connection is watertight.
RECOMMENDATIONS
MAINTENANCE
15 VDC / 50 VDC
50 µA / 0.7 A
Interrupteur à lames
souples à contact sec
Dry contact reed switch
AWG 26/0.129 mm²
5 m
UL 20549 TPU
0 - 2 Hz
10 ms
0.45 l
4.5 l
1.5 l
MAINTENANCE
Scannez le QR code pour retrouver toutes
les informations sur notre site.
Scan the QR code to find all the information
information on our website.
