Connecteur de diagnostic pour BMW 20

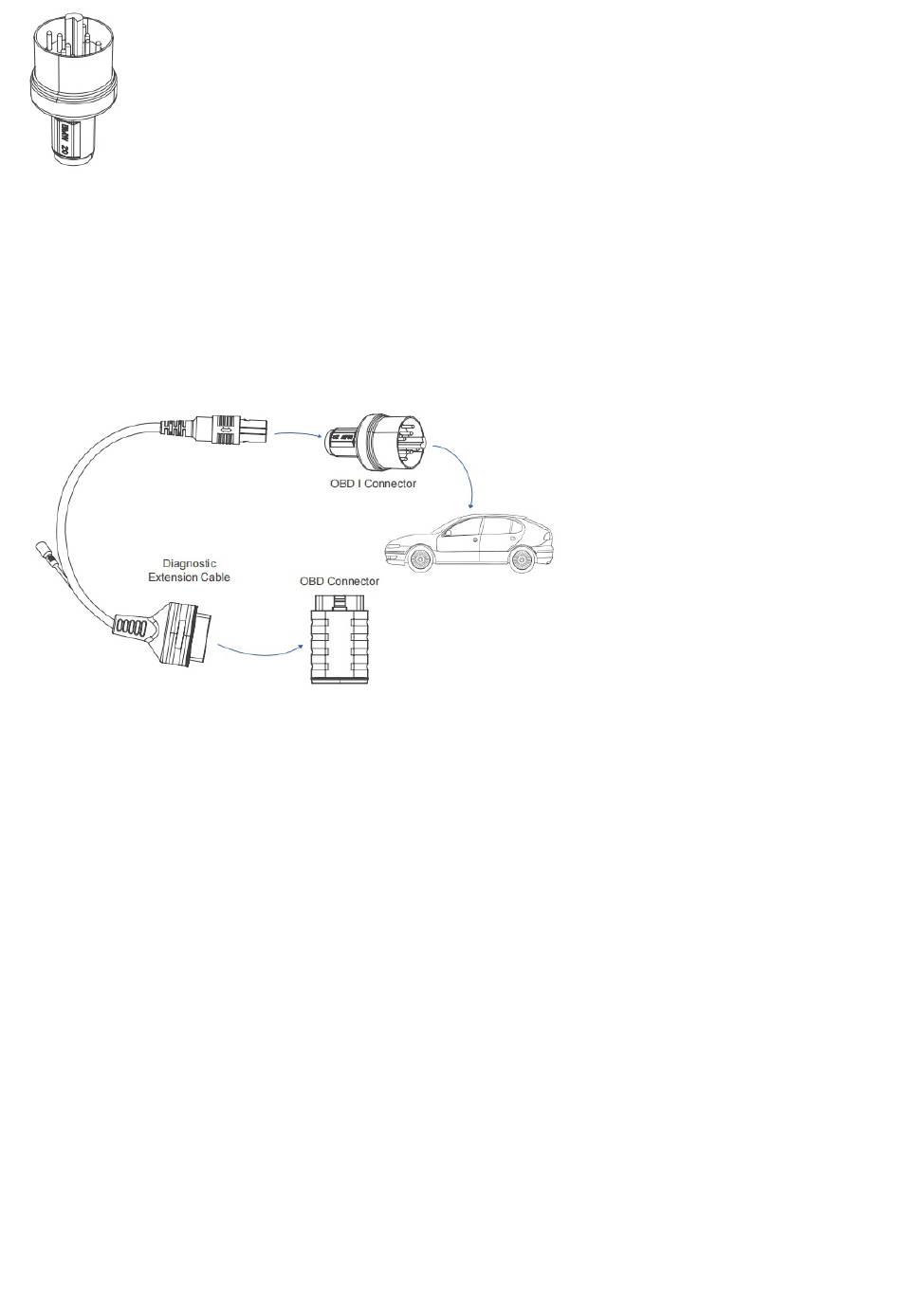

B. Comment connecter le port de diagnostic OBD I
Le connecteur OBD I, qui a été conçu pour les anciens modèles de différentes marques de voitures, n'a que très
peu d'applications actuelles car la plupart des anciennes voitures ont été retirées du marché. Les voitures produites
après 2005 sont essentiellement équipées de connecteurs OBD II. Aux États-Unis, nous rencontrons encore
occasionnellement des voitures anciennes ou modifiées qui utilisent encore le connecteur OBD I.
C'est pourquoi un transfert de l'OBD II à l'OBD I est nécessaire.
Note : pour les modèles plus anciens, il faut utiliser le câble de transfert, avec le petit connecteur d'alimentation,
qui est connecté au connecteur d'alimentation du câble à double pince. Il s'agit d'une solution pour certaines
voitures antérieures à 1996, dont les supports de diagnostic ne disposent pas d'une alimentation de 12V.
Toutes les autres configurations avec des connecteurs de diagnostic non 16 broches peuvent être câblées comme
indiqué sur l'image pour réaliser le diagnostic des anciens modèles correspondants.
3. Commencer à utiliser
Fonction de diagnostic, couvrant plus de 100 marques de voitures, prenant en charge le diagnostic intelligent et le
diagnostic traditionnel, y compris le diagnostic complet OBDII. Le diagnostic complet du système comprend : la
lecture du code d'erreur, l'effacement du code d'erreur, la lecture du flux de données en temps réel, la fonction
spéciale, le test d'actionnement.
Un rapport de diagnostic peut être généré après le diagnostic.
3.1 Diagnostic
Dans ce mode, l'utilisateur peut sélectionner manuellement les modèles de véhicules et les systèmes à
diagnostiquer.
3.1.1 Diagnostic manuel
L'appareil permet également de sélectionner manuellement, étape par étape, les menus pour le diagnostic.
Le "DEMO" sert d'exemple pour présenter la manière de démarrer le diagnostic comme suit.
1. Sélectionnez le type de véhicule : Saisir la "démo" sur l'interface de diagnostic principale.
Conseils : Le menu de diagnostic varie selon les véhicules.
