Mise en service / Branchements électriques
REMARQUE : à l'exception de la sortie relais, tous les raccordements entrées/sorties sont en très basse tension
de sécurité (TBTS). Ces tensions sont généralement fournies par l'appareil et n'excèdent pas 15V continu.
Le raccordement électrique du boitier BWT MANAGER CONNECT DUO doit être impérativement asservi
au fonctionnement de la filtration de la piscine. Cette fonction est assurée par l'entrée 8, qui admet une
tension maximale de 230 V
N°
1 Sonde Rédox (BNC)
2 Sonde pH (BNC)
3 Sonde chlore libre
4 Sonde T° C (PT 100)
5 Sonde de niveau de bac de stockage de chlore liquide
6 Sonde de niveau de bac de stockage de correcteur pH
7 Sortie relais pour alarme
8 Détecteur de débit (capteur de type Reed)
9 Passe-câble Asservissement à la pompe de filtration
10 Passe-câble alimentation
11 Bouton ON / OFF
P1 Connection bleue de pompe péristaltique correcteur de pH
P2 Connection jaune de pompe péristaltique chlore

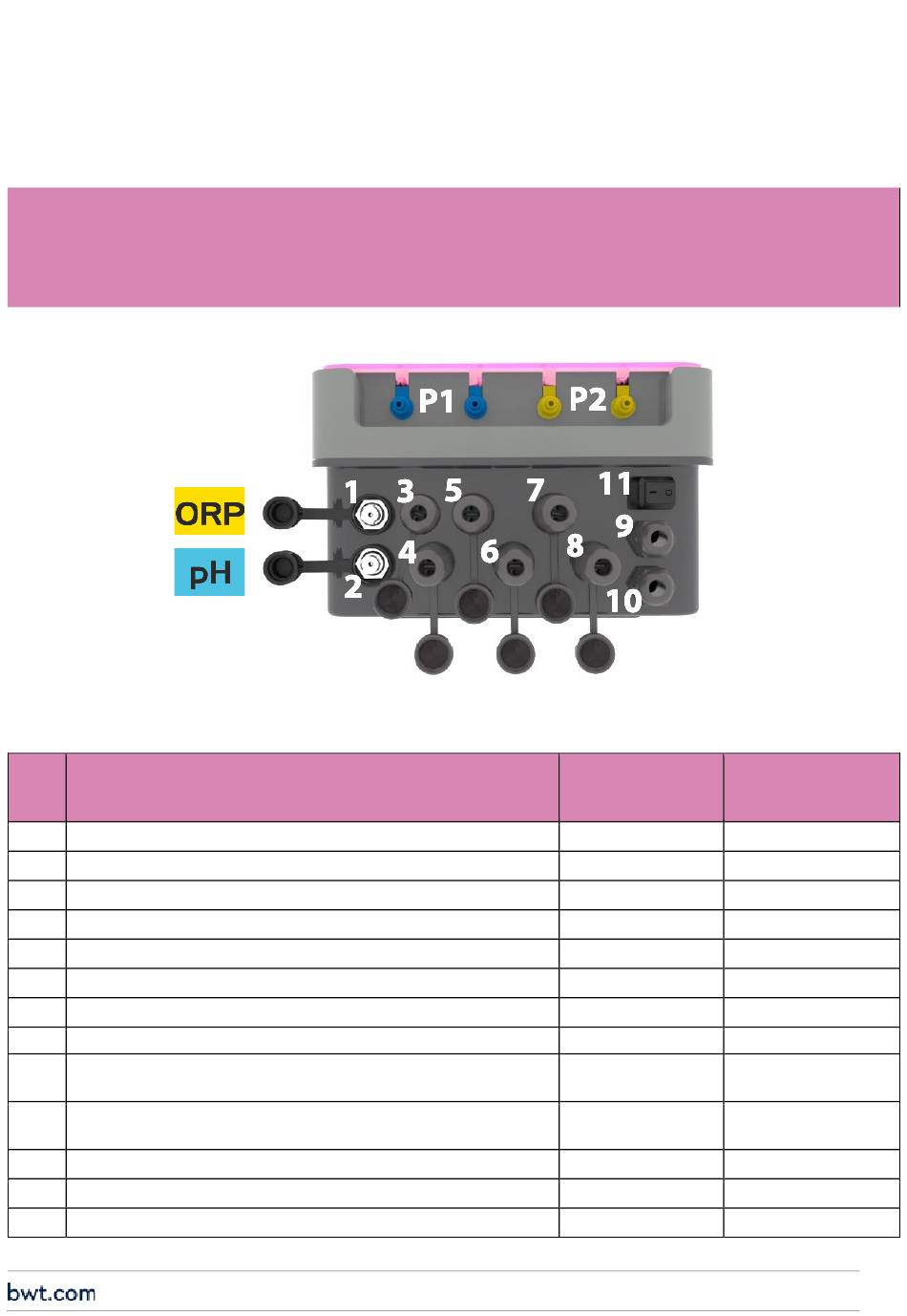

Identification des entrées et sorties électriques
ATTENTION
Description
Manager Connect
pH ·Rédox
Pompe de filtration
220-240 VAC
20
Manager Connect
Duo
pH Rédox Chlore
Oui
Oui
Non utilisé
Oui
Oui
Oui
Oui
Oui
Pompe de filtration
(230 VAC) (230 VAC)
220-240 VAC
50-60 Hz
Oui
Oui
Oui
2024/06 - Révision index: A - Code : 29620
Duo
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
50-60 Hz
Oui
Oui
Oui
