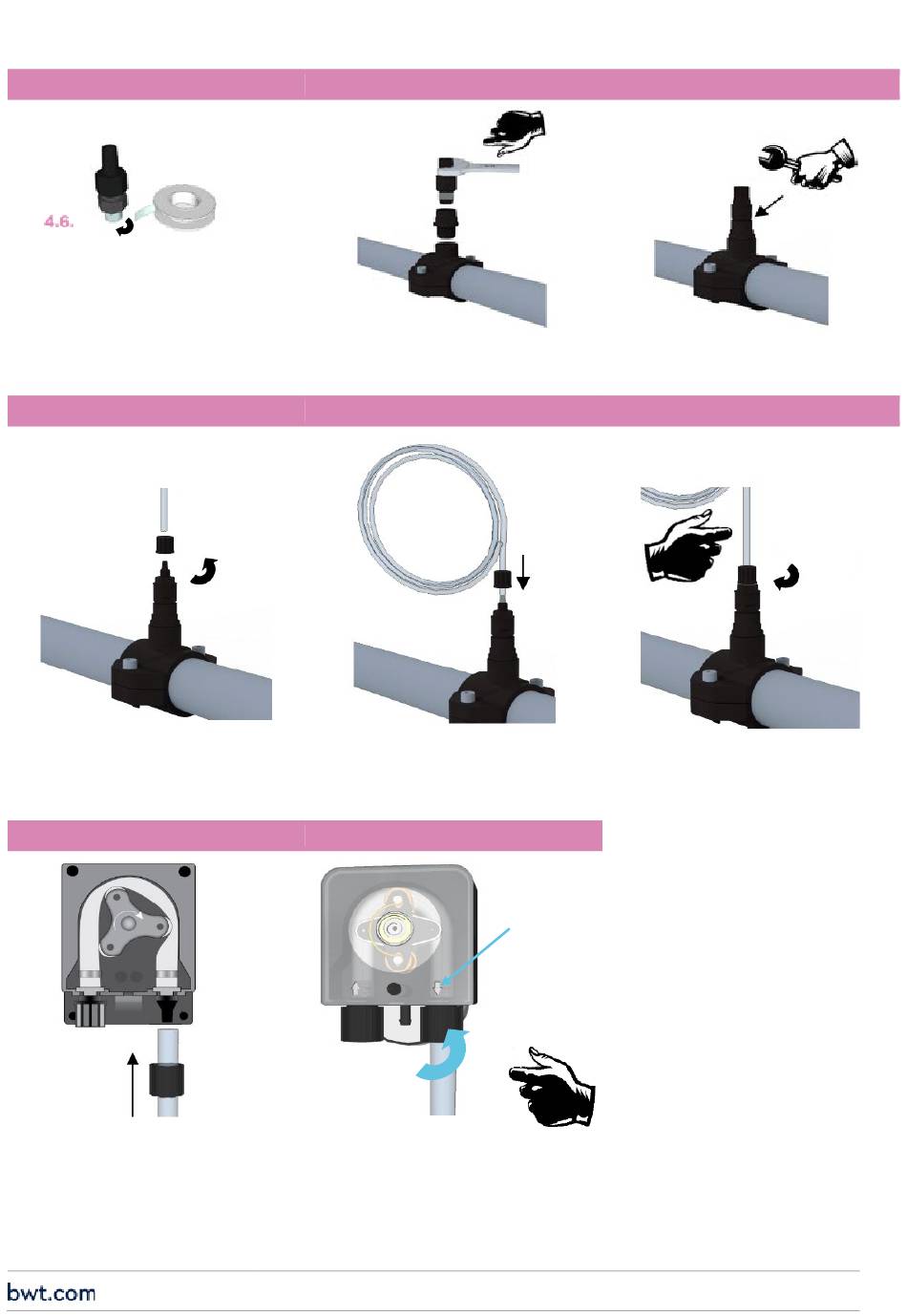

Montage du kit d'injection
Étape 1
Téflon en
ruban
Mettre du téflon sur les filets du
raccord et du clapet d'injection
Étape 4
Dévisser l'écrou du clapet
d'injection
Étape 7
Répéter l'opération du côté de la
pompe doseuse
Étape 2
Visser le raccord sur le collier de
prise en charge
Étape 5
Passer le tube en PE dans le
bouchon et emmancher-le sur cône
du clapet
Étape 8
Visser le bouchon avec le tube PE
(blanc) sur la pompe
18
Serrer le clapet d'injection sur le
Visser le bouchon avec le tube en
PE (blanc) sur le clapet
Flèche
d'indication
de la sortie
pompe
2024/06 - Révision index: A - Code : 29620
Étape 3
raccord
Étape 6
Tube en PE
(Blanc)
