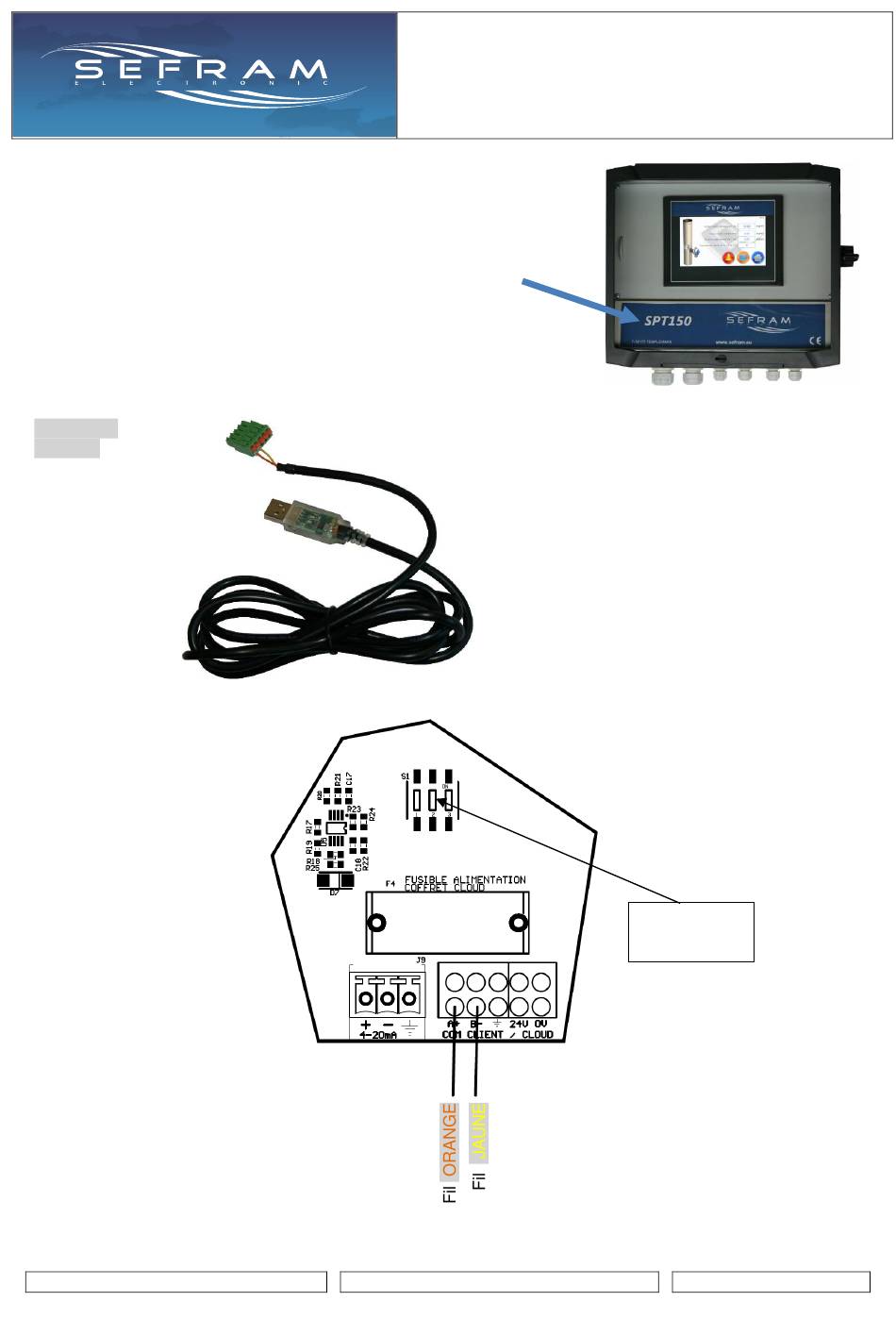

Côté SPT150, le câble USB se branche sur un connecteur
débrochage de la carte.
Pour accéder à ce connecteur, il faut ouvrir le couvercle du
SPT150 puis retirer la partie basse (couvercle de raccordement).
Le câble se branche sur le connecteur le plus à droite
sur les bornes notées A+ et B- de COM CLIENT :
Fil
ORANGE
sur A+
Fil
JAUNE
sur B
Vue de la carte (connecteur J3 / Com client) :
Notice Technique
FI 72.0630.0525
SPT150
Logiciel
Switch n°2
sur « ON »
Page 4 sur 22
