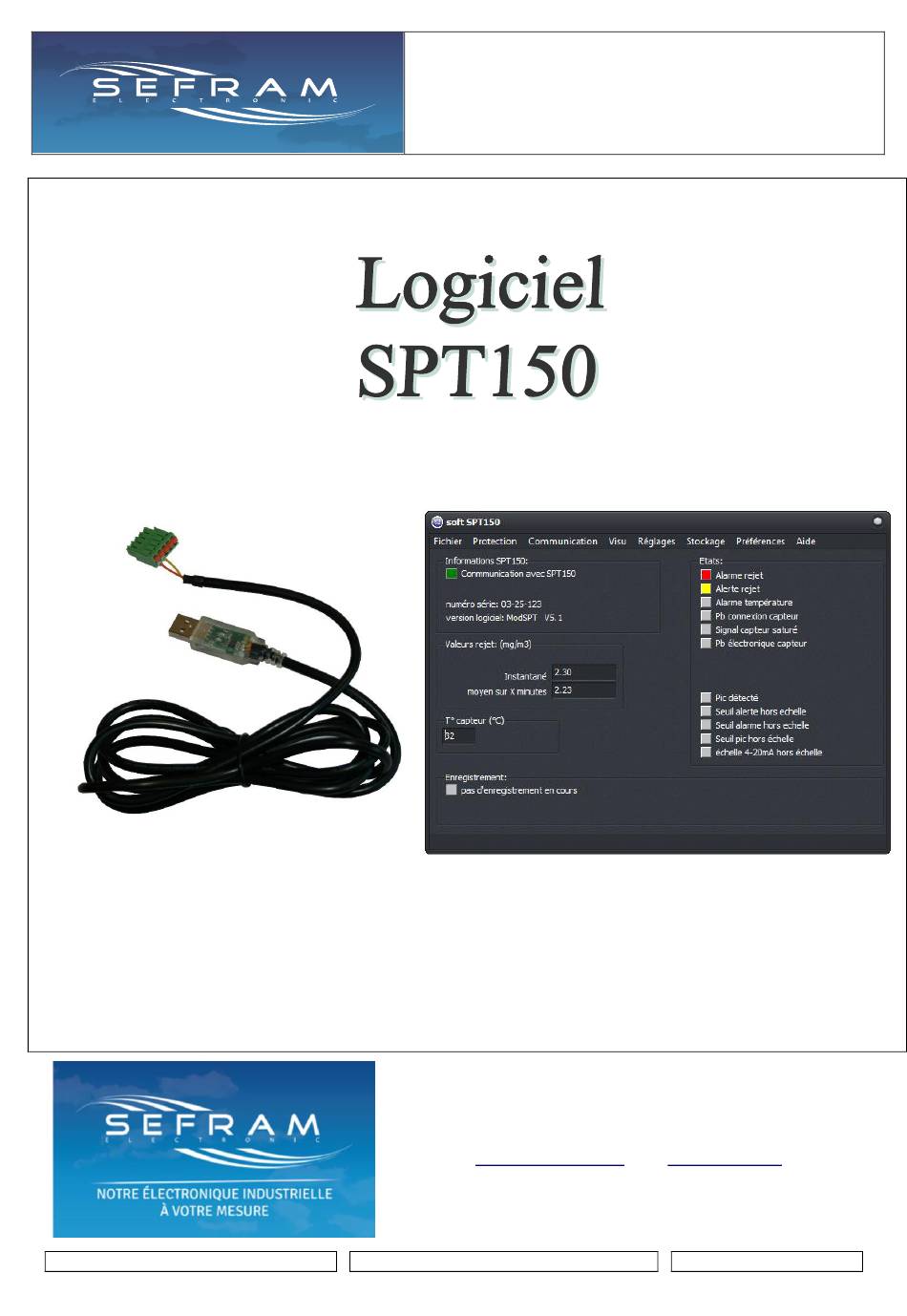

- Page 1 SPT150 Logiciel PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0630.0525 Page 1 sur 22...
- Page 2 SPT150 Logiciel SOMMAIRE : DESCRIPTION : DESCRIPTION : ..........2 Ce logiciel permet, grâce à un ordinateur PC, de régler un CARACTERISTIQUES : .........2 capteur SPT150 et/ou d’enregistrer les rejets en temps réel. CABLE USB: ..........3 REGLAGE COM CLIENT: ......5 Ce logiciel permet également de voir les rejets détectés par le LOGICIEL: ............6 SPT150 sous forme graphique.
- Page 3 SPT150 Logiciel CABLE USB: A la première utilisation du câble sur le PC, un driver est installé. Il est généralement installé de façon automatique si l’ordinateur est connecté à internet. Le driver peut toutefois être installé de façon manuelle en exécutant le fichier installation de celui-ci.
- Page 4 SPT150 Logiciel Côté SPT150, le câble USB se branche sur un connecteur débrochage de la carte. Pour accéder à ce connecteur, il faut ouvrir le couvercle du SPT150 puis retirer la partie basse (couvercle de raccordement). Le câble se branche sur le connecteur le plus à droite sur les bornes notées A+ et B- de COM CLIENT : ORANGE sur A+...
- Page 5 SPT150 Logiciel REGLAGE COM CLIENT: Pour fonctionner, le réglage de la communication client du SPT150 doit être réalisée comme ci-dessous. Le réglage se fait avec l’interface utilisateur du SPT150 (voir notice du SPT150 si besoin). 115200 Vitesse : 115200 Nombre bit de stop : 1 Parité...
- Page 6 SPT150 Logiciel LOGICIEL: Fenêtre principale : 1 : Etat de la connexion avec le SPT150 Vert clignotant si communication OK. Rouge fixe si non connecté : dans ce cas, établissez la communication. Voir paragraphe suivant Rouge clignotant si problème de communication : dans ce cas vérifier la bonne connexion physique au SPT150 et vérifier que le numéro de port com est le bon.
- Page 7 SPT150 Logiciel Etablissement communication : Faire communication→Réglages Renseigner le numéro du port COM utilisé (voir paragraphe câble USB) Cocher « connexion automatique » pour que la prochaine fois, au lancement du logiciel, la connexion se fasse automatiquement. Faire Communication→ Démarrer Si tout va bien, l’état communication avec SPT150 passe au vert clignotant : Notice Technique FI 72.0630.0525...
- Page 8 SPT150 Logiciel Protection : Les utilisateurs sont classés en 3 niveaux : niveau 0, niveau 1 et niveau 2. Les niveaux 1 et 2 sont protégés par mot de passe. L’accès à certaines fonctions ou modification de certains paramètres est possible suivant le niveau de protection sur lequel se trouve l’écran.
- Page 9 SPT150 Logiciel Visualisation graphique : Permet de voir en temps réel les rejets détectés par le SPT150. Faire Visu→Graphe Un point est ajouté chaque seconde avec, au maximum, les 30 dernières minutes. Il est possible d’agrandir une partie du graphique en définissant une zone rectangulaire avec la souris en partant du coin supérieur gauche vers le coin inférieur droit.
- Page 10 SPT150 Logiciel Choix mesure : Faire Réglages→Choix mesure 1 : Choix unité de mesure 2 : Période sur laquelle la valeur moyennée est calculée (X) Réglable de 1 à 30 minutes Selon l’unité choisie, le fonctionnement est différent : Si unité : mg/m3, g/m3 ou µg/m3 Si unité...
- Page 11 SPT150 Logiciel Seuils : (si unité mg/m3, g/m3 ou µg/m3) Faire Réglages→Seuils 1 : réglage des seuils alerte et alarme pour chaque seuil, réglage du type de réarmement du défaut : Auto : pour réarment automatique si rejet<seuil Manu : pour maintien du défaut jusqu’à réarmement manuel de l’utilisateur (par bouton corbeille sur l’écran IHM du SPT150) 2 : réglage du seuil alarme température.
- Page 12 Cette étape est obligatoire lors de la mise en service du produit. Il est recommandé d’effectuer simultanément cette étape avec l’intervention de l’organisme de contrôle afin de garantir que les conditions de mesures entre celles réalisées par le produit SEFRAM et celles réalisées par l’organisme de contrôle soient identiques.
- Page 13 SPT150 Logiciel Calibration manuelle : (si unité mg/m3, g/m3 ou µg/m3) La calibration permet d’ajuster la valeur mesurée par la sonde par rapport à la valeur pondérale mesurée par un organisme de contrôle agréé. Cette étape est obligatoire lors de la mise en service du produit. Si la phase d’apprentissage n’a pas été...
- Page 14 SPT150 Logiciel Obtenir la valeur moyenne de référence à partir d’un fichier d’enregistrement : Cliquer sur le bouton « Obtenir depuis fichier enregistrement » Choisir le fichier enregistrement correspondant Cliquer sur le bouton « Générer Graphique » Choisir la période correspondante Cliquer sur le bouton «...
- Page 15 SPT150 Logiciel Apprentissage PR : (si unité %) Faire Réglages→ Apprentissage PR 1 : Choix de la durée de l’apprentissage PR. Choisir une durée qui couvre un fonctionnement normal, incluant par exemple les phases de décolmatage. 2 : Ce bouton permet de débuter l’apprentissage du point de référence PR. 3 : Affichage du temps restant avant la fin de l’apprentissage.
- Page 16 SPT150 Logiciel Seuils N1 N2 : (si unité %) Faire Réglages→ Seuils N1 N2 1 : Saisie de N1 (1 à 30) pour définir le seuil alerte. Seuil alerte = N1 * PR 2 : Saisie de N2 (1 à 30) pour définir le seuil alarme. Seuil alarme = N2 * PR = 100% 3 : réglage du seuil alarme température.
- Page 17 SPT150 Logiciel Sortie 4-20mA : (accessible si l’option est présente) Faire Réglages→ Sortie 4-20mA 1 : Configuration de la sortie 4-20mA 2 : Type de valeur transmise sur la sortie analogique 4-20mA Soit valeur rejet instantané ou valeur rejet moyen sur X minutes. Sorties relais : Faire Réglages→...
- Page 18 SPT150 Logiciel Stockage : Il est possible de réaliser des enregistrements des rejets ou de faire des sauvegardes des paramètres du SPT150 dans un fichier sur le PC. Principe d’enregistrement des rejets sur disque du PC : les fichiers « rejets » sont enregistrés à la racine du dossier spécifié. Les fichiers «...
- Page 19 SPT150 Logiciel Pour démarrer l’enregistrement des rejets, Faire Stockage→ Démarrer l’enregistrement Pour arrêter l’enregistrement, Faire Stockage→ Arrêter l’enregistrement Remarque : lorsqu’un enregistrement est actif, une indication est faite en bas de la fenêtre principale du logiciel avec le nom du fichier en cours. Principe d’enregistrement du paramétrage sur disque du PC : les fichiers «...
- Page 20 SPT150 Logiciel Lecture d’un enregistrement Cette fonction permet de lire un enregistrement de rejets et d’avoir une représentation graphique. Pour lire et afficher un enregistrement rejets : Faire Fichier → Lire enregistrement>graphe Une fenêtre s’ouvre : 1 : dossier contenant les enregistrements 2 : choix du dossier contenant les enregistrements 3 : liste des fichiers enregistrements du dossier avec pour chaque fichier : indication date/heure début, date/heure fin, nombre de données et nom...
- Page 21 SPT150 Logiciel La fenêtre du graphique s’ouvre : Il est possible d’agrandir une partie du graphique en définissant une zone rectangulaire avec la souris en partant du coin supérieur gauche vers le coin inférieur droit. Pour revenir à l’affichage initial, définir une zone rectangulaire quelconque avec la souris en partant du coin inférieur droit vers le coin supérieur gauche, ou appuyer sur le bouton «...
- Page 22 SPT150 Logiciel Préférences : Faire Préférences Langue : Deux langues sont disponibles : français et anglais Apparence : permet de changer selon son envie l’apparence du logiciel Nous nous réservons le droit d’apporter à nos appareils toutes les modifications que nous jugerons opportunes. Notice Technique FI 72.0630.0525 Page 22 sur 22...
