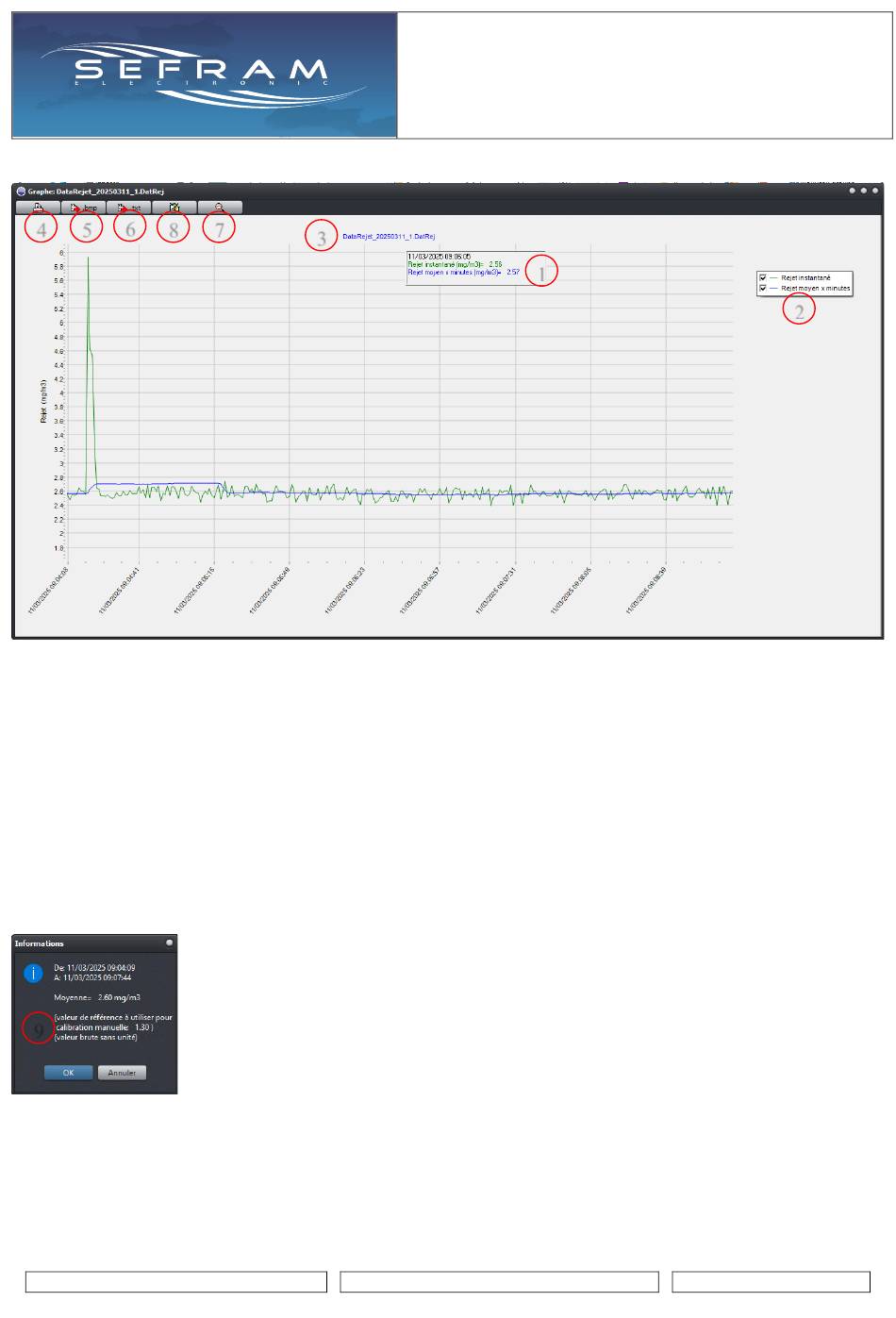

La fenêtre du graphique s'ouvre :
6
4
5
8
Il est possible d'agrandir une partie du graphique en définissant une zone rectangulaire avec la souris en partant du
coin supérieur gauche vers le coin inférieur droit.
Pour revenir à l'affichage initial, définir une zone rectangulaire quelconque avec la souris en partant du coin inférieur
droit vers le coin supérieur gauche, ou appuyer sur le bouton « supprime zoom » (7).
1 : indication des valeurs de rejet à l'emplacement du pointeur souris placé sur le graphe.
2 : légende et choix des courbes visualisées
3 : nom du fichier associé
4 : impression de la zone affichée
5 : export vers un fichier dessin « .bmp » de la zone affichée
6 : export vers un fichier texte avec tabulation « .txt » de la zone affichée. Exploitable avec Excel par exemple.
7 : suppression du zoom
8 : indication de la moyenne des rejets de la zone affichée :
9
9 : valeur de référence qui peut être utilisée lors d'une éventuelle calibration manuelle.
Note : affiché uniquement si niveau 2 et si pas unité %
Notice Technique
7
3
FI 72.0630.0525
SPT150
Logiciel
1
2
Page 21 sur 22
