5.3

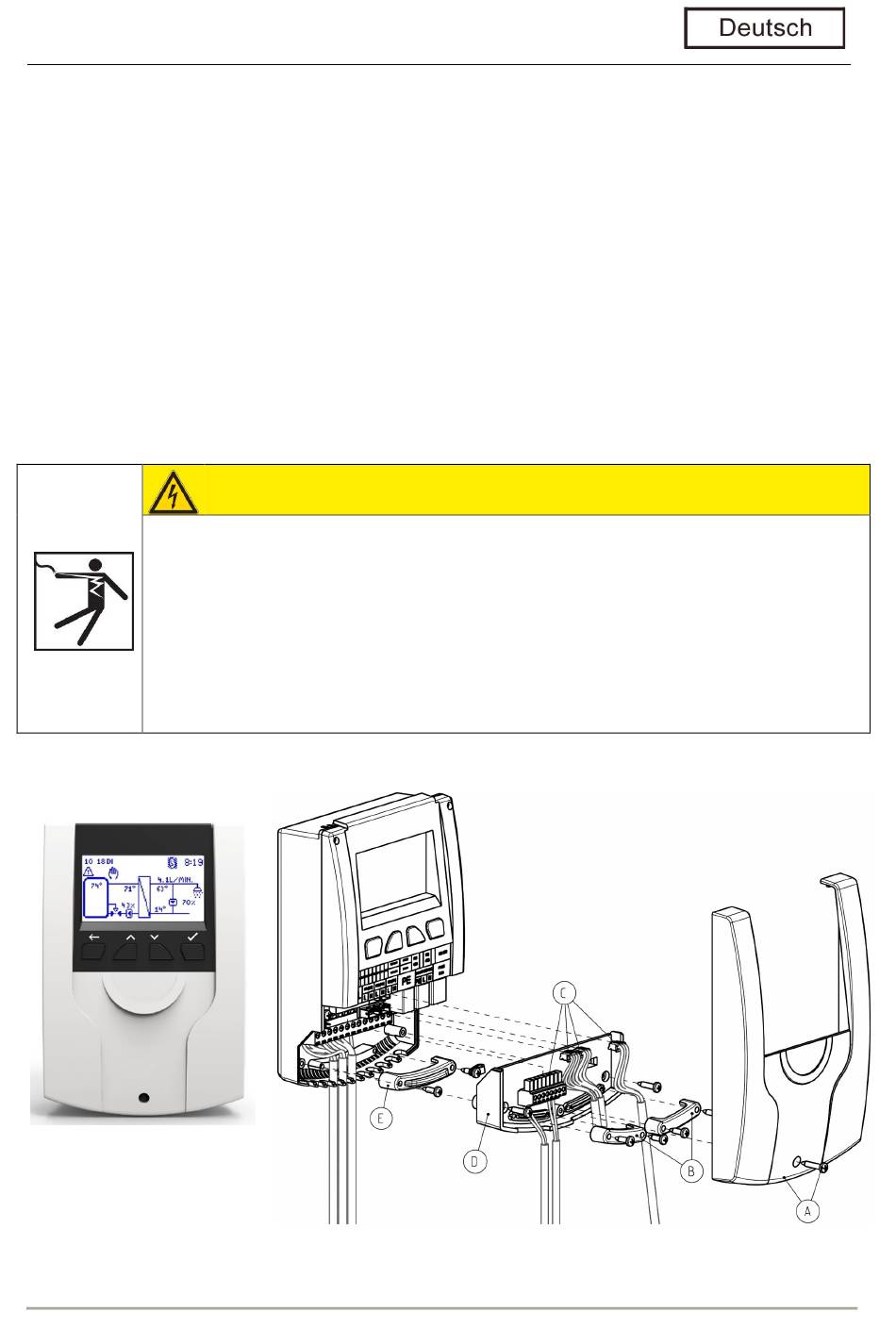

Beispiel 640425 an FriwaMaxi-Kaskade mit FC3.10
In den folgenden Abbildungen ist dargestellt, wie Sie das 3-Wege-Ventil elektrisch an den Regler
anschließen und die Regler untereinander verbinden, um eine Kommunikation zwischen ihnen
herzustellen.
Einzelregler (640425, 640423, 640424): Schließen Sie das 3-Wege-Ventil an das Relais 2 an.
Kaskade (6404244): Schließen Sie das 3-Wege-Ventil ausschließlich an Relais 2 des Server1 an.
Verwenden Sie bitte die beigelegte Duo-Aderendhülse (Twin-Aderendhülse), um die beiden Adern
(L
) von dem 3-Wege-Ventil (Rücklaufeinschichtung) und dem 2-Wege-Zonenventil
const
(Kaskadenventil) zusammen zu crimpen und anschließend an „L" anschließen (siehe Bild, zwei
braune Adern).
Gefahr für Leib und Leben durch Stromschlag
Vor elektrischen Arbeiten am Regler den Netzstecker ziehen und
2021/06
WARNUNG
gegen erneutes Einschalten sichern!
Stecken Sie den Netzstecker des Reglers erst nach Abschluss aller
Installationsarbeiten in eine Steckdose. So verhindern Sie ein
unbeabsichtigtes Anlaufen der Motoren.
9964042x-mub-ml – V03
!
9
