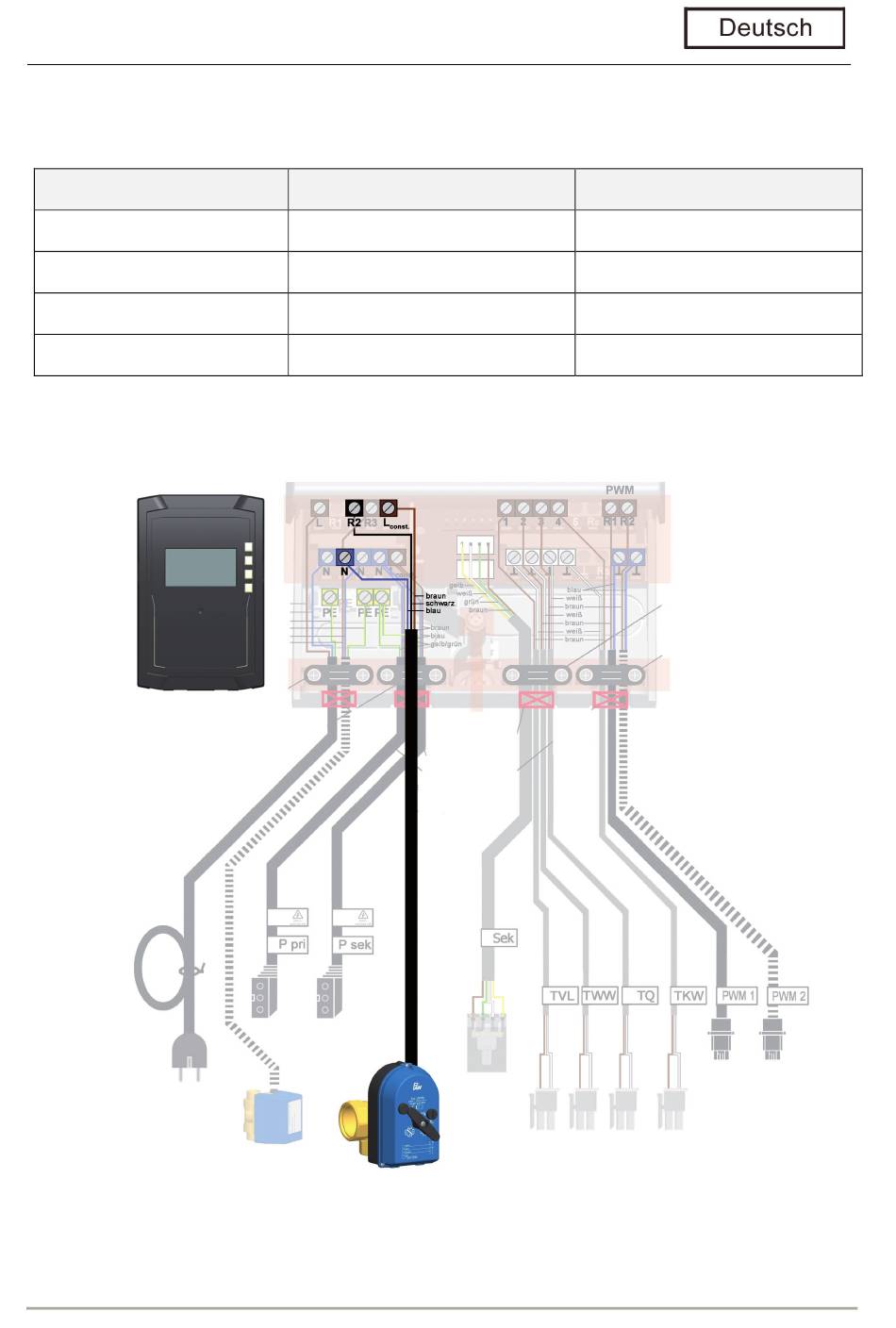

5 Verdrahtungsschema
Im Anschlussschema ist dargestellt, wie Sie das Drei-Wege-Ventil mit der Regelung verdrahten.
Anschluss an Regler
Netzphase (L
)
const.
Nullleiter (N)
Schaltphase (an R2)
---
5.1
Beispiel 640425 an FriwaMidi mit Regler FC3.8
2021/06
640423 / 640425
braun
blau
schwarz
rot: frei
9964042x-mub-ml – V03
640424 / 6404242 / 6404244
braun
blau
weiß
---
7
