PAW Friwa Mode D'emploi

Masquer les pouces Voir aussi pour Friwa:

Publicité

Liens rapides

Télécharger ce manuel
PAW GmbH & Co.KG
Böcklerstr. 11, 31789 Hameln, Germany
Phone: +49-5151-9856-0, Fax: +49-5151-9856-98
Email: info@paw.eu, web: www.paw.eu

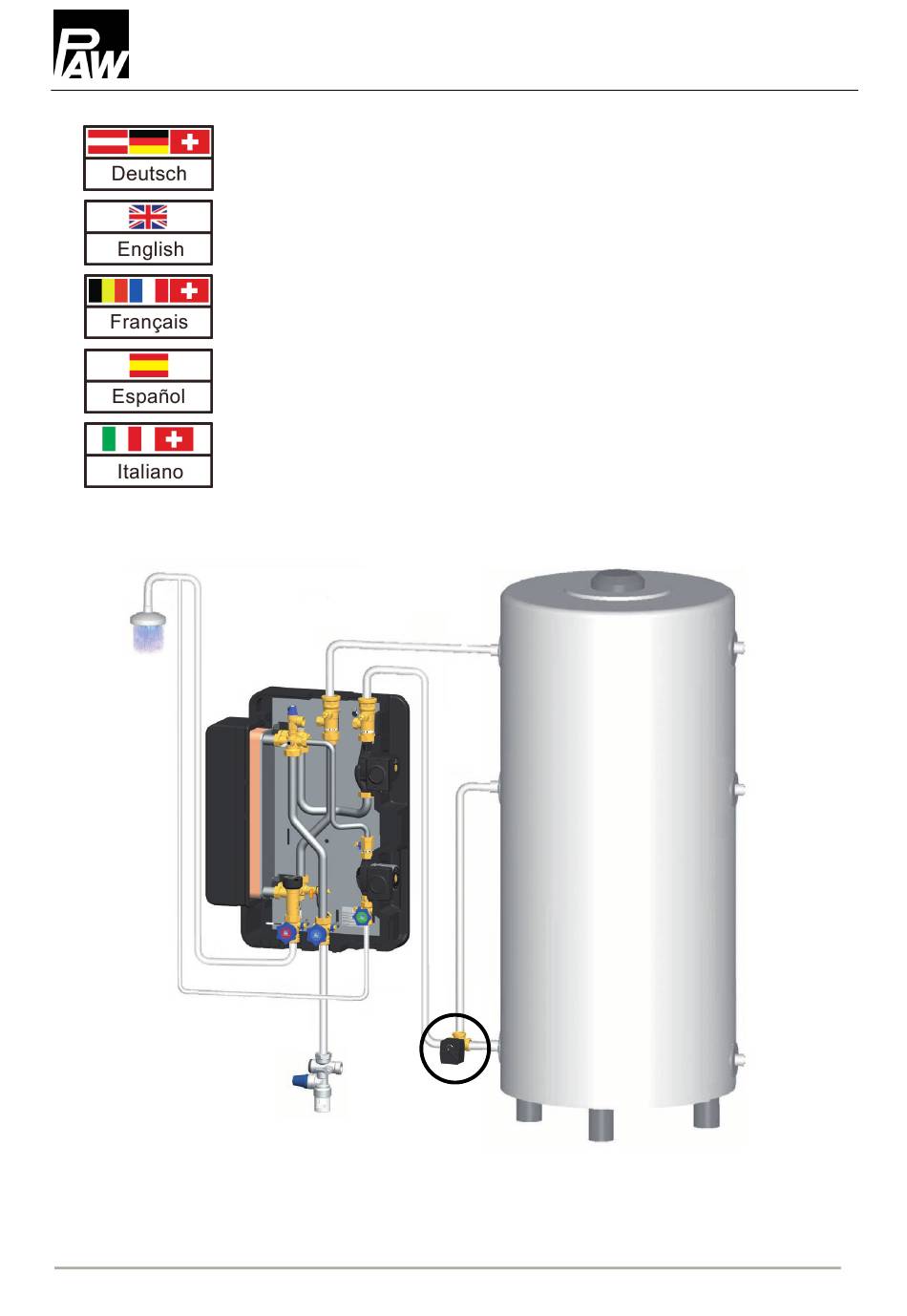

Rücklaufverteilungsset Friwa
Return distribution set Friwa
Set de distribution retour Friwa
Kit de distribución para retorno Friwa
Set distribuzione ritorno Friwa
2021/06
9964042x-mub-ml – V03
1

Publicité

loading

Manuels Connexes pour PAW Friwa

Sommaire des Matières pour PAW Friwa

  • Page 1 PAW GmbH & Co.KG Böcklerstr. 11, 31789 Hameln, Germany Phone: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, web: www.paw.eu Rücklaufverteilungsset Friwa Return distribution set Friwa Set de distribution retour Friwa Kit de distribución para retorno Friwa Set distribuzione ritorno Friwa 2021/06 9964042x-mub-ml – V03...
  • Page 2 Sous réserve de modifications techniques ! ¡Sujeto a modificaciones técnicas! Con riserva di modifiche tecniche! PAW GmbH & Co. KG Böcklerstraße 11 Printed in Germany - Copyright by PAW GmbH & Co. KG 31789 Hameln, Germany 9964042x-mub-ml – V03 2021/06...
  • Page 3 Rücklauftemperaturen. Damit das Rücklaufwasser nicht in den unteren Bereich des Speichers gelangt und sich dort mit dem kalten Wasser vermischt, kann mit dem Rücklaufverteilungsset Friwa das warme Wasser in den oberen Bereich des Speichers eingeschichtet werden. Das Rücklaufverteilungsset enthält ein Drei-Wege-Ventil mit motorischem Antrieb (abhängig von der Größe).
  • Page 4 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •...
  • Page 5 3 Montagebeispiel 640423 / 640425 Bei Montage der FriwaMini oder FriwaMidi rechts vom Speicher: Ändern Sie die Durchflussrichtung des Umschaltventils (siehe separate Anleitung des Umschaltventils). Vorrang Nachrang (Motor stromlos) (Motor aktiviert) 2021/06 9964042x-mub-ml – V03...
  • Page 6 4 Montagebeispiel 640424 / 6404242 / 6404244 Bei Montage der FriwaMidi oder FriwaMaxi rechts vom Speicher: Ändern Sie den Drehsinn des Stellmotors (siehe separate Anleitung zum Stellmotor). Vorrang (Motor stromlos) Nachrang (Motor aktiviert) Position 0 Position 10 Auf Position der Nase achten! 9964042x-mub-ml –...
  • Page 7 5 Verdrahtungsschema Im Anschlussschema ist dargestellt, wie Sie das Drei-Wege-Ventil mit der Regelung verdrahten. Anschluss an Regler 640423 / 640425 640424 / 6404242 / 6404244 Netzphase (L braun braun const. Nullleiter (N) blau blau Schaltphase (an R2) schwarz weiß rot: frei Beispiel 640425 an FriwaMidi mit Regler FC3.8 2021/06 9964042x-mub-ml –...
  • Page 8 Beispiel 640424 an FriwaMaxi mit Regler FC4.13 9964042x-mub-ml – V03 2021/06...
  • Page 9 Beispiel 640425 an FriwaMaxi-Kaskade mit FC3.10 In den folgenden Abbildungen ist dargestellt, wie Sie das 3-Wege-Ventil elektrisch an den Regler anschließen und die Regler untereinander verbinden, um eine Kommunikation zwischen ihnen herzustellen. Einzelregler (640425, 640423, 640424): Schließen Sie das 3-Wege-Ventil an das Relais 2 an. Kaskade (6404244): Schließen Sie das 3-Wege-Ventil ausschließlich an Relais 2 des Server1 an.
  • Page 10 Eine detaillierte Beschreibung für die Bedienung des Reglers und dessen Funktionen finden Sie in der Regleranleitung. 9964042x-mub-ml – V03 2021/06...
  • Page 11 6 Einstellung des Reglers Einstellung FC3.8 Aktivieren Sie die Funktion "Verteilventil im Rücklauf" am Regler. Beachten Sie auch die gesonderte Anleitung des Reglers! Menü: Hauptmenü / Func / F:03 Verteilventil im Rücklauf auf „on“ Einstellung FC4.13 Aktivieren Sie die Funktion "RL-Einschichtung" am Regler. Beachten Sie auch die gesonderte Anleitung des Reglers! Menü: Hauptmenü...
  • Page 12 Sous réserve de modifications techniques ! ¡Sujeto a modificaciones técnicas! Con riserva di modifiche tecniche! PAW GmbH & Co. KG Böcklerstraße 11 Printed in Germany - Copyright by PAW GmbH & Co. KG 31789 Hameln, Germany 2021/06 9964042x-mub-ml – V03...
  • Page 13 To prevent the return water from mixing with the cold water in the lower section of the storage tank, the Friwa return distribution set allows to feed the warm water into the upper section. The return distribution set contains a three-way valve with an electric actuator (depending on the size).
  • Page 14 2 Safety instructions The installation and commissioning as well as the connection of electrical components require technical knowledge commensurate with a recognised vocational qualification as a fitter for plumbing, heating and air conditioning technology, or a profession requiring a comparable level of knowledge [specialist].
  • Page 15 3 Mounting example 640423 / 640425 For the assembly of the FriwaMini or FriwaMidi to the right of the storage tank: Change the flow direction of the switch valve (see separate instructions of the switch valve). Priority Lower priority (actuator at zero current) (actuator activated) 2021/06 9964042x-mub-ml –...
  • Page 16 4 Mounting example 640424 / 6404242 / 6404244 For the assembly of the FriwaMidi or FriwaMaxi to the right of the storage tank: Change the sense of rotation of the actuator (see separate instructions of the actuator) Priority (actuator at zero current) Lower priority (actuator activated) Position 0 Position 10...
  • Page 17 5 Wiring plan The wiring plan shows how to connect the temperature sensor and the three-way valve with the controller. Connection to controller 640423 / 640425 640424 / 6404242 / 6404244 Mains phase (L brown brown const. Neutral conductor (N) blue blue Commutation (at R2)
  • Page 18 Example: 640424 at FriwaMaxi with controller FC4.13 9964042x-mub-ml – V03 2021/06...
  • Page 19 Example: 640425 at FriwaMaxi-Kaskade with controller FC3.10 The following illustrations show how to connect the 3-way valve electrically to the controller, and how to connect the controllers with each other in order to establish a communication between them. Single controller (640425, 640423, 640424): Connect the 3-way valve to relay 2. Cascade (6404244): Connect the 3-way valve exclusively to relay 2 of the Server1.
  • Page 20 A detailed description of the operation of the controller can be found in the enclosed controller manual. 9964042x-mub-ml – V03 2021/06...
  • Page 21 6 Controller adjustment Adjustments for FC3.8 Activate the function "diverting valve in the return" at the controller. Observe the separate instructions regarding the controller! Menu: Main menu / Func / F:03 diverting valve in the return „on“ Adjustments for FC4.13 Activate the function "Stratified return"...
  • Page 22 Sous réserve de modifications techniques ! ¡Sujeto a modificaciones técnicas! Con riserva di modifiche tecniche! PAW GmbH & Co. KG Böcklerstraße 11 Printed in Germany - Copyright by PAW GmbH & Co. KG 31789 Hameln, Allemagne 2021/06 9964042x-mub-ml – V03...
  • Page 23 1 Description du produit Pendant le mode de circulation du Friwa module d'ECS instantanée, la température retour est relativement élevée. Afin que l'eau de retour ne pénètre pas dans la partie inférieure du ballon et ne se mélange pas avec l'eau froide, l'eau chaude peut être stockée dans la partie supérieure du ballon à...
  • Page 24 2 Consignes de sécurité L'installation et la mise en service ainsi que le raccordement des composants électriques exigent des connaissances spéciales qui correspondent à une formation professionnelle reconnue de mécanicien spécialisé dans le domaine de la technique sanitaire, du chauffage et de la climatisation ou à...
  • Page 25 3 Exemple de montage 640423 / 640425 Pour le montage de la FriwaMini ou FriwaMidi à droite du ballon de stockage : Changez le sens de circulation de la vanne d'inversion (voir notice séparée de la vanne d'inversion). Prioritaire Secondaire (servomoteur sans courant) (servomoteur activé) 2021/06...
  • Page 26 4 Exemple de montage 640424 / 6404242 / 6404244 Pour le montage de la FriwaMidi ou FriwaMaxi à droite du ballon de stockage : Changez le sens de rotation du servomoteur (voir notice séparée du servomoteur). Prioritaire (servomoteur sans courant) Secondaire (servomoteur activé) Position 0 Position 10...
  • Page 27 5 Schéma de câblage La manière dont la sonde de température et la vanne trois voies doivent être reliées au système de régulation est représentée dans le schéma de raccordement. Raccord au régulateur 640423 / 640425 640424 / 6404242 / 6404244 Réseau (L brun brun...
  • Page 28 Exemple : 640424 au FriwaMaxi avec régulateur FC4.13 9964042x-mub-ml – V03 2021/06...
  • Page 29 Exemple : 640425 au FriwaMaxi-Kaskade avec régulateur FC3.10 Les figures suivantes illustrent le raccordement électrique des vannes à 3 voies au régulateur ainsi que le raccordement des régulateurs les uns aux autres pour établir une communication entre eux. Régulateur individuel (640425, 640423, 640424) : Raccordez la vanne à 3 voies au relais 2. Cascade (6404244) : Raccordez la vanne à...
  • Page 30 Vous trouvez une description détaillée de l'utilisation du régulateur dans la notice séparée du régulateur. 9964042x-mub-ml – V03 2021/06...
  • Page 31 6 Ajustage du régulateur Ajustage du FC3.8 Veuillez respecter la notice Activez la fonction « Vanne de répartition au retour » au régulateur. séparée du régulateur ! Menu : Menu principal / Func / F:03 Vanne de répartition au retour sur „on“ Ajustage du FC4.13 Veuillez respecter la notice séparée Activez la fonction «...
  • Page 32 Sous réserve de modifications techniques ! ¡Sujeto a modificaciones técnicas! Con riserva di modifiche tecniche! PAW GmbH & Co. KG Böcklerstraße 11 Printed in Germany - Copyright by PAW GmbH & Co. KG 31789 Hameln, Germania 2021/06 9964042x-mub-ml – V03...
  • Page 33 1 Descrizione del prodotto Durante la fase di ricircolo del modulo per acqua potabile Friwa si generano temperature di ritorno relativamente elevate. Affinché l’acqua di ritorno non penetri nella parte inferiore dell'accumulatore, qui mescolandosi con l’acqua fredda, mediante il set di distribuzione del ritorno Friwa è possibile stratificare l’acqua calda nella parte superiore dell'accumulatore.
  • Page 34 2 Avvertenze di sicurezza L'installazione, la messa in funzione nonché l'allacciamento dei componenti elettrici presuppongono conoscenze specialistiche, corrispondenti a un diploma di qualifica professionale riconosciuto, come impiantista termotecnico per impianti sanitari, di riscaldamento e di condizionamento ovvero a una professione con pari livello di conoscenze [esperto]. Durante l'installazione e la messa in funzione deve essere osservato quanto segue: normative regionali e sovraregionali rilevanti •...
  • Page 35 3 Esempio di montaggio 640423 / 640425 Con il modulo ACS istantanea FriwaMini o FriwaMidi a destra dell'accumulatore: Cambiare la direzione di flusso della valvola di commutazione (vedi istruzioni a parte della valvola di commutazione). Priorità primaria Priorità secondaria (motore in assenza di corrente) (motore attivato) 2021/06 9964042x-mub-ml –...
  • Page 36 4 Esempio di montaggio 640424 / 6404242 / 6404244 Con il modulo ACS istantanea FriwaMidi o FriwaMaxi a destra dell'accumulatore: Cambiare la direzione di rotazione del servomotore (vedi istruzioni a parte del servomotore). Priorità primaria (motore in assenza di corrente) Priorità...
  • Page 37 5 Schema di cablaggio Nello schema di collegamento sotto riportato viene illustrato il modo in cui la valvola a tre vie deve essere cablata con il sistema di regolazione. Collegamento al regolatore 640423 / 640425 640424 / 6404242 / 6404244 Fase in rete (L marrone marrone...
  • Page 38 Esempio: 640424 al FriwaMaxi con regolatore FC4.13 9964042x-mub-ml – V03 2021/06...
  • Page 39 Esempio: 640425 al FriwaMaxi-Kaskade con regolatore FC3.10 Nelle figure seguenti viene mostrato come collegare elettricamente le valvole a 3 vie con il regolatore e i regolatori tra loro al fine di stabilire una comunicazione tra di loro. Regolatori singoli (640425, 640423, 640424): collegare la valvola a 3 vie al relè 2. Cascata (6404244): collegare la valvola a 3 vie esclusivamente al relè...
  • Page 40 Una descrizione dettagliata sul controllo del regolatore e sulle relative funzioni è riportata nelle istruzioni del regolatore. 9964042x-mub-ml – V03 2021/06...
  • Page 41 6 Impostazione regolatore Impostazione FC3.8 Attivare la funzione "Valvola di distribuzione nel ritorno" nel regolatore. Attenersi alle istruzioni separate del regolatore! Menu: Menu principale / Func / F:03 Valvola di distribuzione nel ritorno su "on" Impostazione FC4.13 Attivare la funzione "Stratificazione ritorno" nel regolatore. Attenersi alle istruzioni separate del regolatore! Menu: Menu principale / Circolazione / Stratif.
