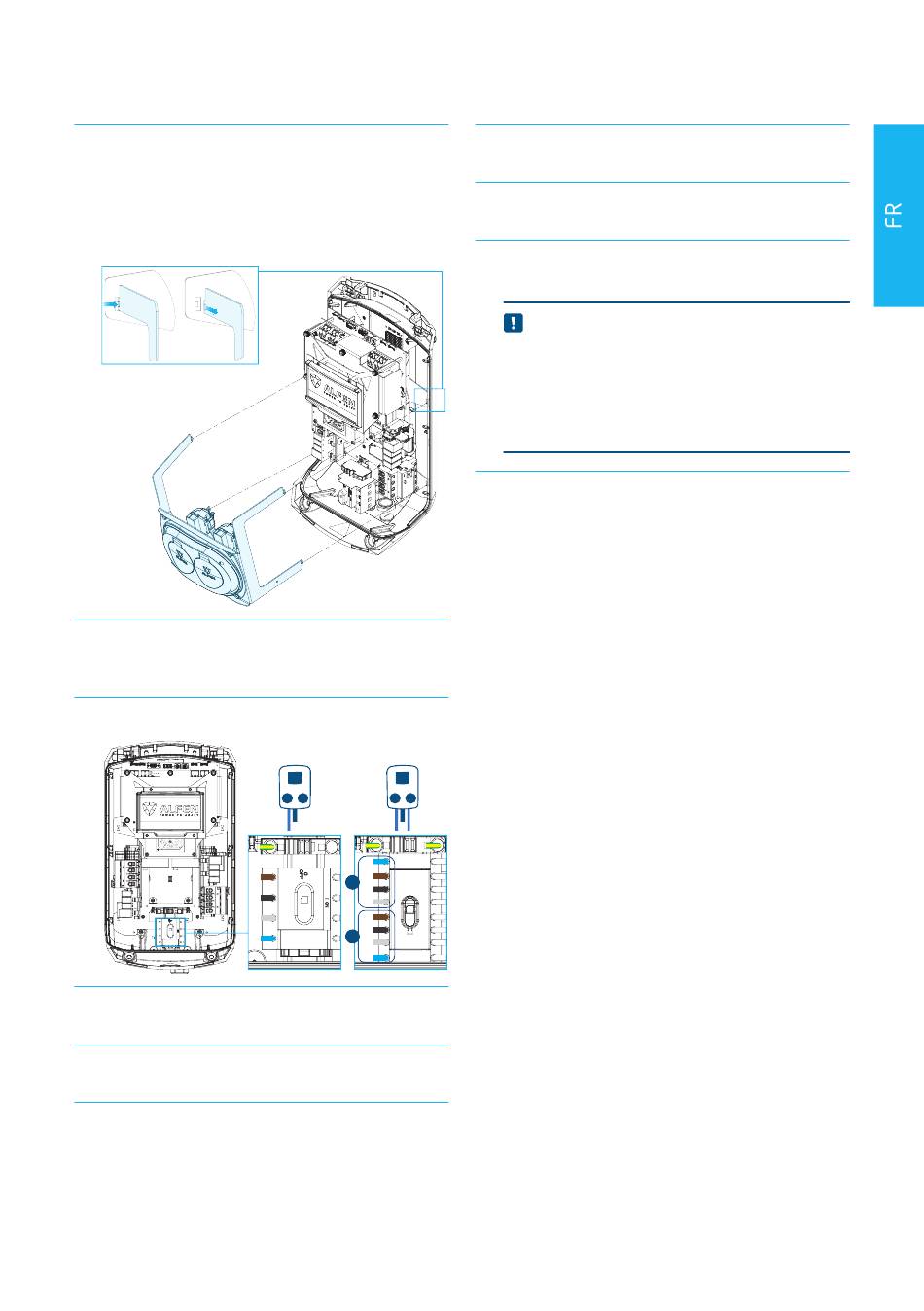

6. Détachez le châssis auxiliaire avec les prises de charge
de type 2 :
a. Détachez d'abord un côté (gauche ou droit) suivi
de l'autre côté. Le châssis auxiliaire est équipé
d'un mécanisme à enclenchement sur les quatre
points de raccordement.
7. Etirez la gaine des câbles à l'aide d'une pince à dénuder
pour raccorder les fils dénudés au commutateur
principal.
8. Raccordez les fils au commutateur principal (ON/OFF).
9. Replacez le châssis auxiliaire en encliquetant les points
de connexion dans le couvercle arrière.
10. Vérifiez que les dispositifs de courant résiduel à
l'intérieur de la station sont activés.
11. Placez le commutateur principal en position I (ON).
Utilisez si nécessaire une clé spéciale pour simplifier la
commutation.
Alfen ICU B.V. | Manuel d'installation et d'utilisation | Eve Double Pro-line FR | Stations de recharge pour véhicules électriques | V3.0 | FR | 11/2024 |
203130018-ICU
PE
PE
N
L1 L1
L
L2
L2
L3
L3 L1
L2
R
N
L3
N
5. INSTALLATION ET CONNEXION
12. Placez le couvercle avant sur le couvercle arrière, en
commençant par le haut et en emboîtant les pièces.
13. Utilisez un tournevis Torx T25 pour serrer les deux vis
M5 situées de part et d'autre de la station de recharge.
14. Fermez correctement le couvercle avant en appuyant
dessus et en serrant les vis antivol M8x20 sur le fond.
ATTENTION
Il ne doit pas y avoir de vide entre les différentes
parties du boîtier. L'humidité et la poussière qui
pénètrent dans la station de recharge auront un
mauvais effet sur la durée de vie de la station de
recharge.
15. Retirez le film transparent du boîtier.
La station de recharge est maintenant prête à être testée.
