3. INTERFACE UTILISATEUR
3.1 Affichage de la station de recharge pendant la
recharge
1
ALFEN
Your vehicle is being charged...
22kW
4
5
18.1 kW
01:23h
Hold the charge card in front of
the reader to stop
10

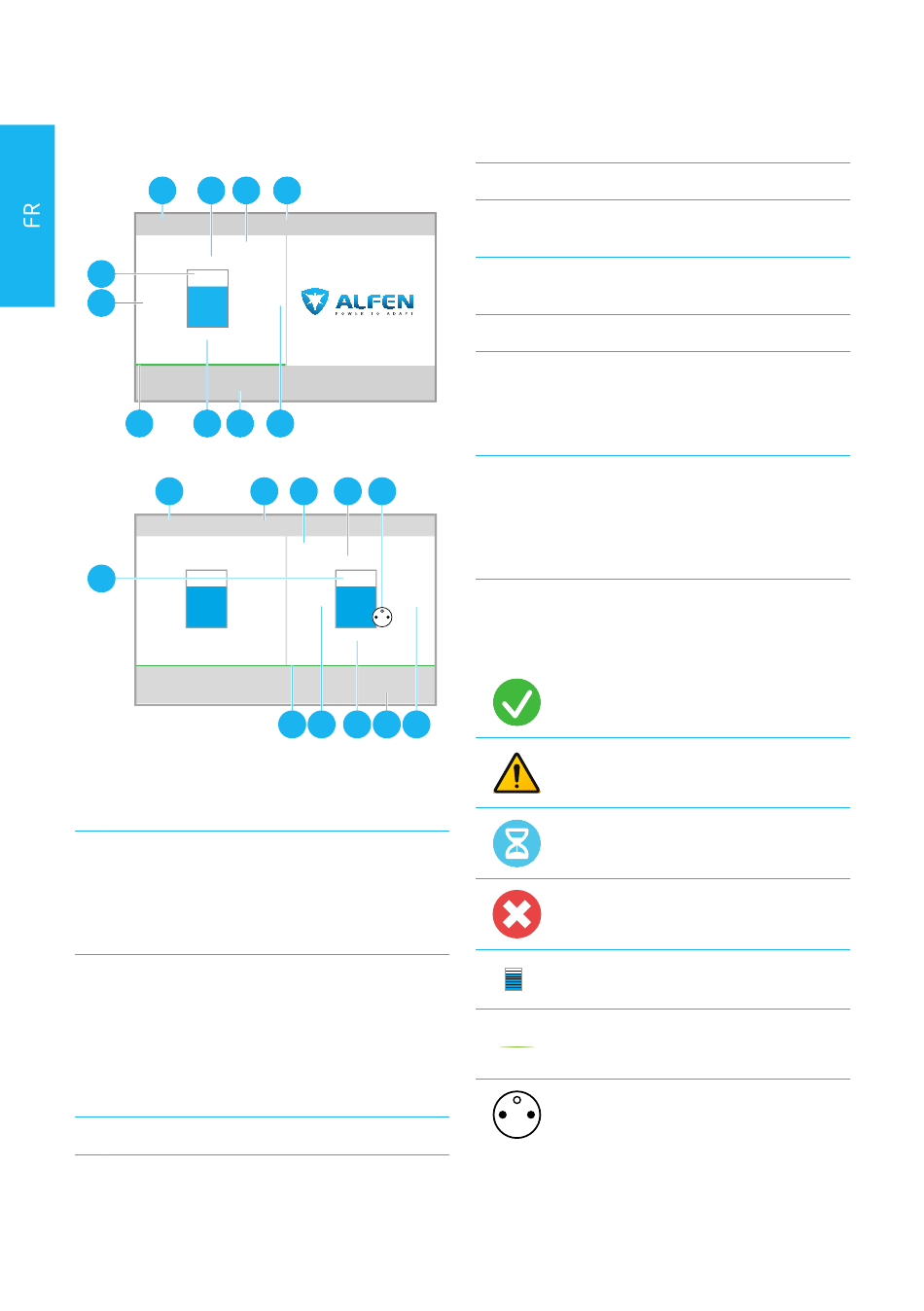

Illustration 3.1: Écran pendant la recharge sur une prise
1
ALFEN
Your vehicle is being charged...
22kW
4
18.1 kW
01:23h
Hold the charge card in front of
the reader to stop
Illustration 3.2: Affichage pendant la recharge à partir d'une prise de type 2
et d'une prise E simultanément
N°. Description
1 ID de la station de recharge :
L'identification est déterminée par le revendeur ou
le fournisseur du système de gestion du back-office.
Cette identification peut être partagée, par exemple
en cas de besoin de support.
2 Date et heure :
Elles sont configurées automatiquement par le
système de gestion du back-office ou pendant
l'installation, à l'aide de l'application MyEve ou du
programme ACE Service Installer. Si la station de
recharge n'a pas l'heure actuelle, ce champ est invis-
ible.
3 Informations d'état
4 Voyant d'état (symboles)
12
Alfen ICU B.V. | Manuel d'installation et d'utilisation | Eve Double Pro-line FR | Stations de recharge pour véhicules électriques | V3.0 | FR | 11/2024 |
6
3 2
22-01-2019 12:30
22.67kWh
Hold the charge card in front of
the reader to start
8 9 7
2 3 6 11
22-01-2019 12:30
Your vehicle is being charged...
3.7kW
22.67kWh 2.8 kW
01:23h
Hold the charge card in front of
the reader to stop
10 5 8
N°. Description
5 Puissance de recharge actuelle du véhicule connecté
6 Puissance de recharge maximum de la station de
recharge
7 Énergie chargée pendant la présente session de
charge
8 Durée de la présente session de charge
9 Instructions d'emploi :
Les instructions sont affichées dans ce champ. Si
une erreur se produit, un code d'erreur et une in-
struction s'affichent dans ce champ.
10 Barre de progression :
Affiche la progression du processus d'autorisation.
Une barre de progression pleine indique que les
étapes en arrière-plan sont terminées et que la ses-
sion de charge va démarrer.
11 S'affiche quand l'E-socket auxiliaire est utilisée
0.75kWh
3.2 Symboles d'indication d'état
9 7
--kW
--kW --.--kWh
--.--h
Carte RFID acceptée ou câble connecté
Avertissement. Notification avec code
d'erreur
Communication avec le véhicule ou recharge
terminée
Erreur. Notification avec code d'erreur
Transaction de recharge active, avec indica-
tion de la vitesse de recharge
Barre de progression
E-socket en cours d'utilisation
