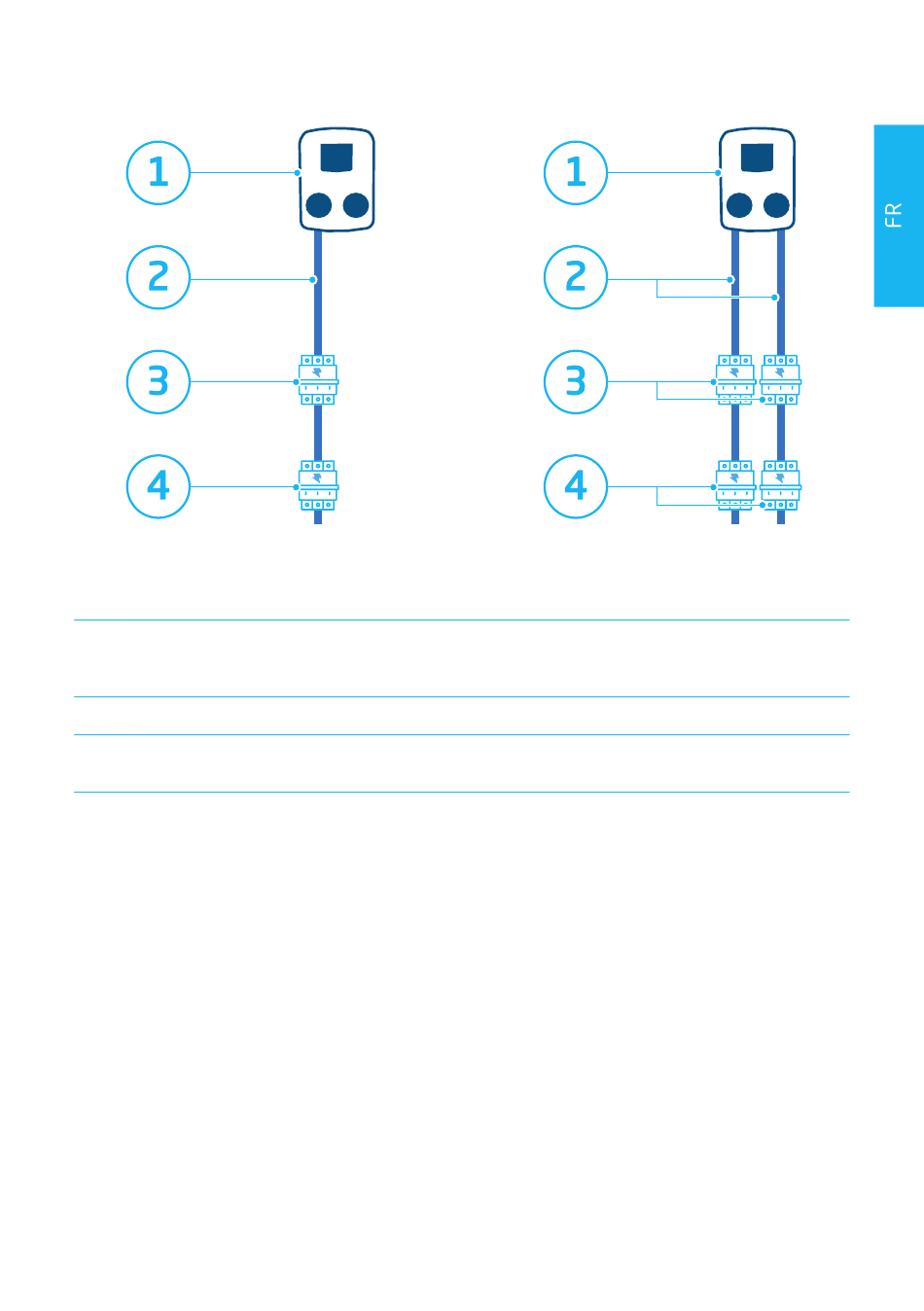

Illustration 2.1: Schéma de protection avec un câble d'alimentation simple et un câble d'alimentation double
N°. Câble d'alimentation simple
Description des composants de sécurité
1 Station de recharge (monophasée/triphasée), Protection
contre les courts-circuits, Protection contre les courants
de défaut
2 Câble d'alimentation : 7,4 kW - 22 kW max.
3 Pour disjoncteur 2 x 3,7 kW/11 kW Équilibrage de charge
OPTIONNEL 20 A type B, ou fusibles 35 A gG
4 Pour disjoncteur 2 x 7,4 kW/22 kW Équilibrage de charge
REQUIS 40 A type B, ou fusibles 35 A gG
Alfen ICU B.V. | Manuel d'installation et d'utilisation | Eve Double Pro-line FR | Stations de recharge pour véhicules électriques | V3.0 | FR | 11/2024 |
203130018-ICU
2. PRÉSENTATION DU PRODUIT
Câble d'alimentation double
Description des composants de sécurité
Station de recharge (monophasée/triphasée), Protection
contre les courts-circuits, Protection contre les courants
de défaut
Câble d'alimentation : 7,4 kW - 22 kW max.
Pour disjoncteur 2 x 3,7 kW/11 kW Équilibrage de charge
OPTIONNEL 20 A type B, ou fusibles 35 A gG
Pour disjoncteur 2 x 7,4 kW/22 kW Équilibrage de charge
OPTIONNEL 40 A type B, ou fusibles 35 A gG
