Eurolite 12 - 24

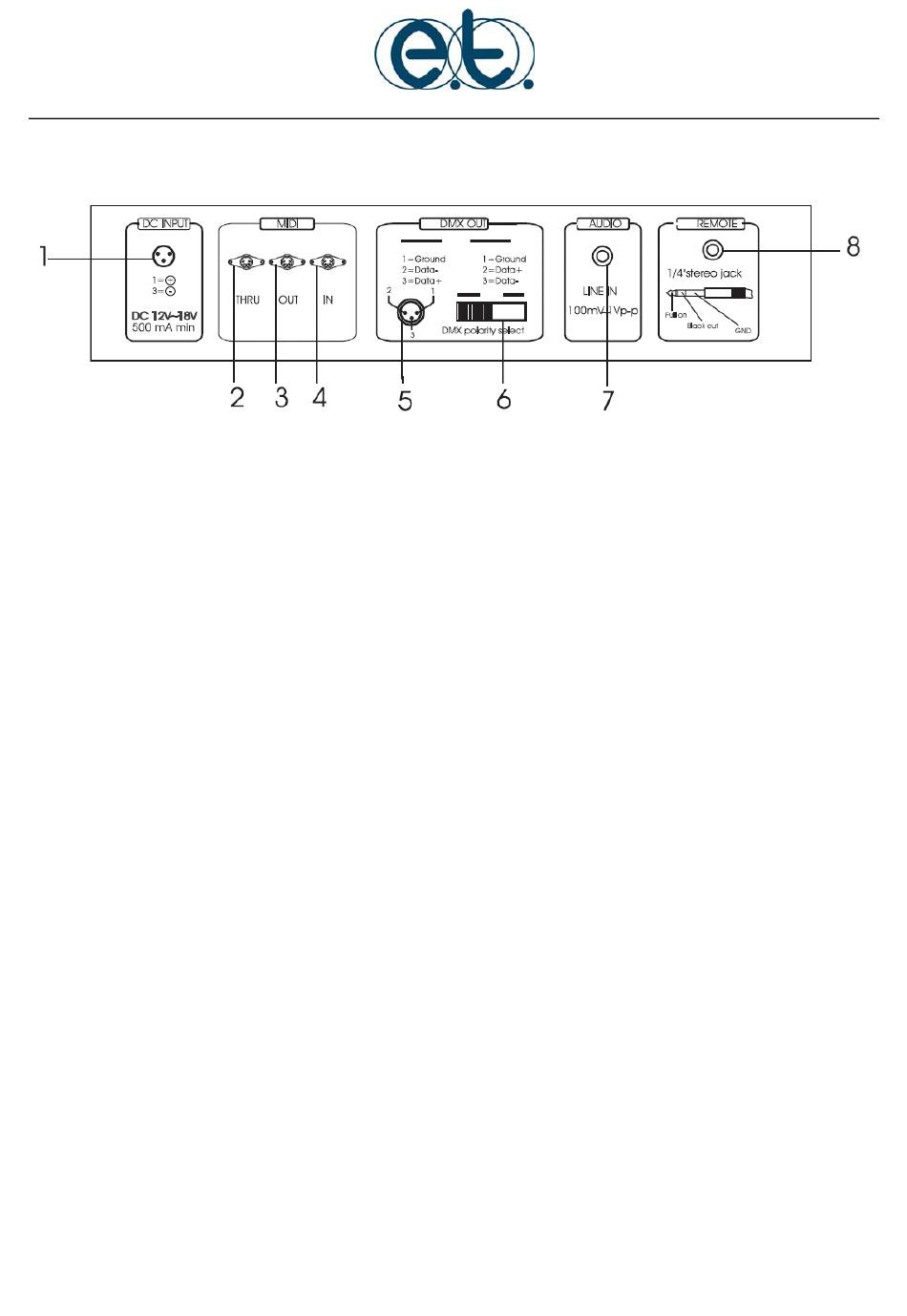

Face arrière
1) Alimentation secteur 12V
2) MIDI THRU
3) MIDI OUT-
4) MIDI IN
5) DMX-OUT
6) Polarité du DMX (norme suisse 1= ground, 2=data -, 3=data +)
7) AUDIO IN
8) REMOTE
5.0 Setup
5.1 Installation
Installer l'appareil sur une surface lisse ou dans un support 19 ". Si l'appareil est monté dans un support 19 ",
veillez à ce que l'espace soit suffisant pour le refroidissement. En cas de surchauffe régulière, l'appareil peut
s'endommager. Brancher l'alimentation 12V fournie dans l'emballage (le connecteur à un ergo de position)
5.2 Contrôle du son
L'entrée son permet de contrôler un chenillard. L'appareil n'est pas livré avec des chenillards préprogrammés,
l'utilisateur peut les programmer lui-même. L'entrée du son a une sensibilité entre 0.1 à 1 V.
5.3 Connexion avec un rack de puissance
DMX-512
Les fils de la prise XLR ne doivent pas entrer en contact les uns avec les autres, sinon la commande ne fonctionne
pas ou ne fonctionnera pas correctement. Le branchement du DMX se fait en série, brancher le rack de puissance
le plus proche, et partir de celui-ci pour aller à un autre. Le dernier doit être muni d'un bouchon XLR de 120 ohms
