11. IMPORTANT : pour ne pas abimer la Barre
Transversale du Détecteur (93), n'utilisez pas
d'outils électriques et évitez de trop serrer
les Vis #10 x 3/4" (9).

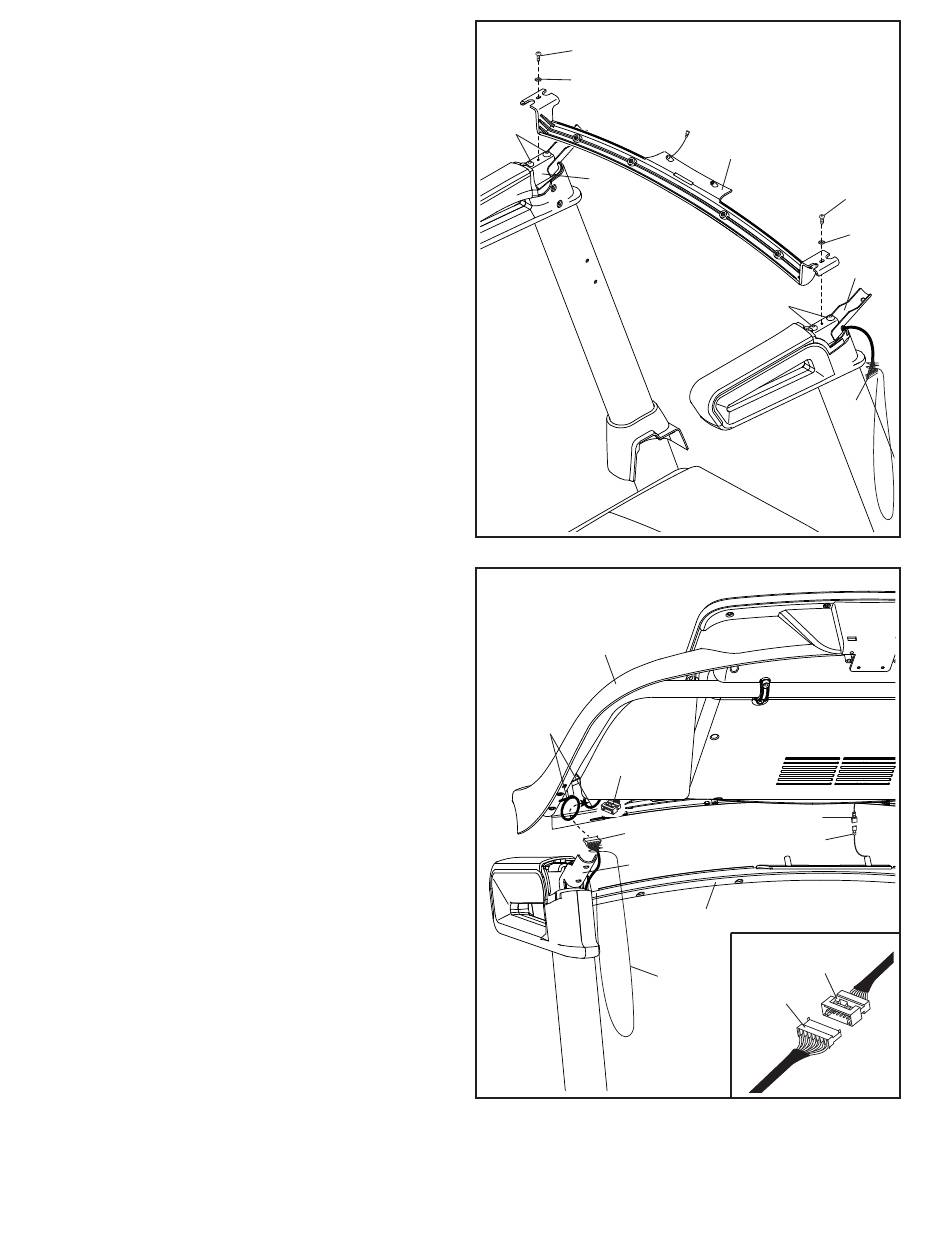

Orientez la Barre Transversale du Détecteur
(93) comme indiqué sur le schéma. Fixez la
Barre Transversale du Détecteur aux Rampes
(86) à l'aide de deux Vis #10 x 3/4" (9) et deux
Rondelles Étoilées #10 (5) ; vissez les quatre
Vis de quelques tours chacune avant de les
serrer.
Faites attention de ne pas pincer le Fil du
Montant (81). Serrez fermement les quatre Vis
de 5/16" x 2 1/2" (28).
12. Avec l'aide d'une deuxième personne, tenez
l'assemblage de la console (J) près des Rampes
(86) (seul un côté est illustré).
Branchez le fi l de terre (K) de l'assemblage de
la console (J) dans le Fil de Terre de la Console
(58) sur la Barre Transversale du Détecteur (93).
Ensuite, insérez le Fil du Montant (81) dans les
deux attaches en boucle (L) sur l'assemblage de
la console (J).
Référez-vous au schéma encadré. Branchez
le Fil du Montant (81) dans le fi l de la console
(M). Les connecteurs doivent glisser faci-
lement l'un dans l'autre et s'enclencher en
place avec un bruit sec. Si ce n'est pas le
cas, tournez un des connecteurs et essayez
de nouveau. SI VOUS NE BRANCHEZ PAS
CORRECTEMENT LES CONNECTEURS, LA
CONSOLE RISQUE D'ÊTRE ENDOMMAGÉE
LORS DE LA MISE SOUS TENSION. Ensuite,
retirez l'attache de fi l (A) du Fil du Montant.
11
9
5
28
86
12
J
L
M
81
86
12
93
28
K
58
93
M
A
81
9
5
86
81
