V Poser le joint [1] dans l'équerre avec purgeur [2] et vis-
ser l'équerre sur le raccordement de retour du prépara-
teur.
V Poser le joint [1] dans le second écrou-raccord pour le
départ [3] et visser le flexible sur l'équerre.
V Contrôlez l'étanchéité de tous les raccords-unions sur
le départ et le retour.
Conduite de raccordement GB202 - SU160/200/300 - Sous réserve de modifications techniques !
Montage des conduites de raccordement

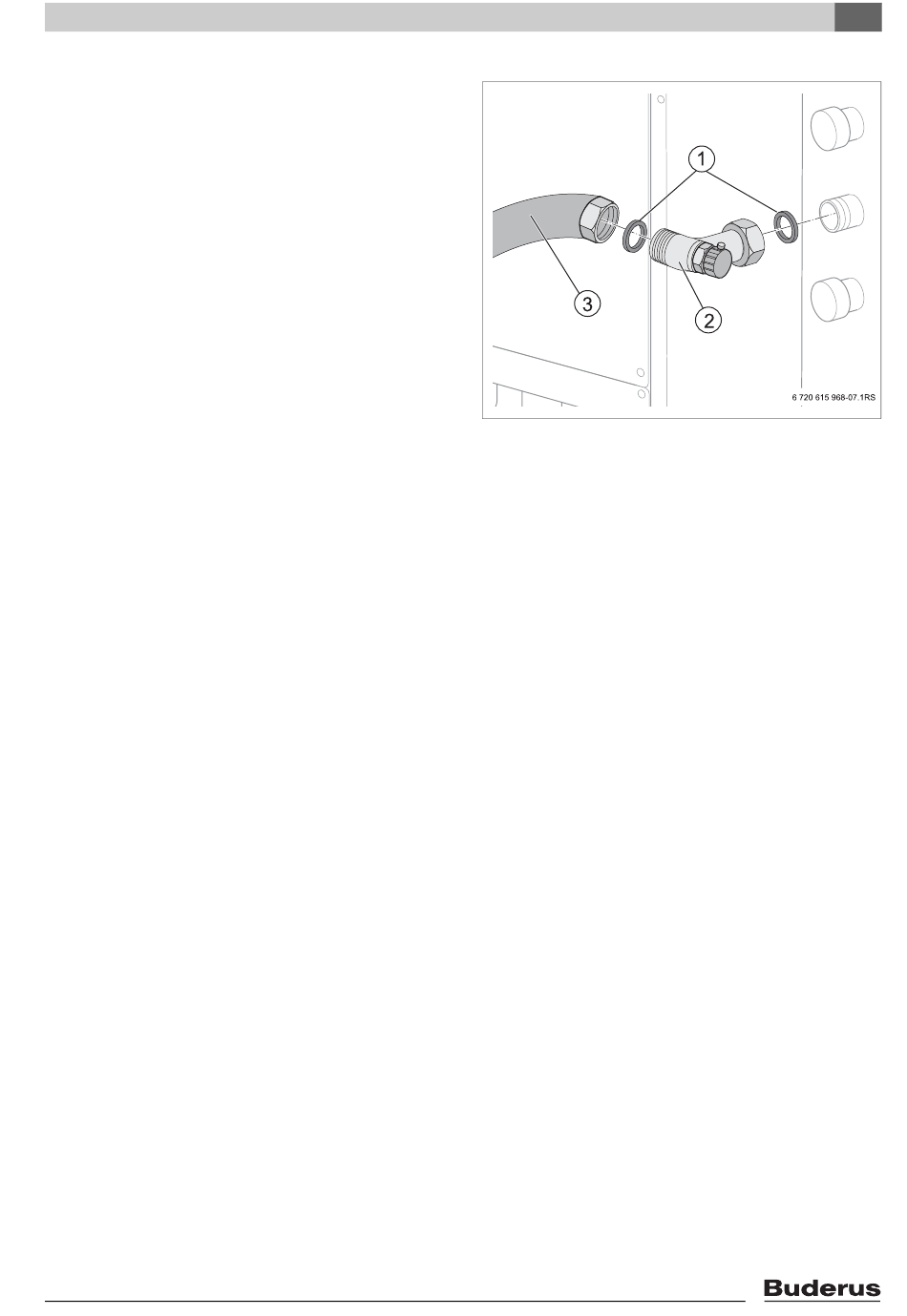

Fig. 7
Monter le raccordement de départ sur le prépa-
rateur d'eau chaude sanitaire
1
Joint
2
Equerre G1 avec purgeur
3
Flexible ondulé métallique pour le départ
3
