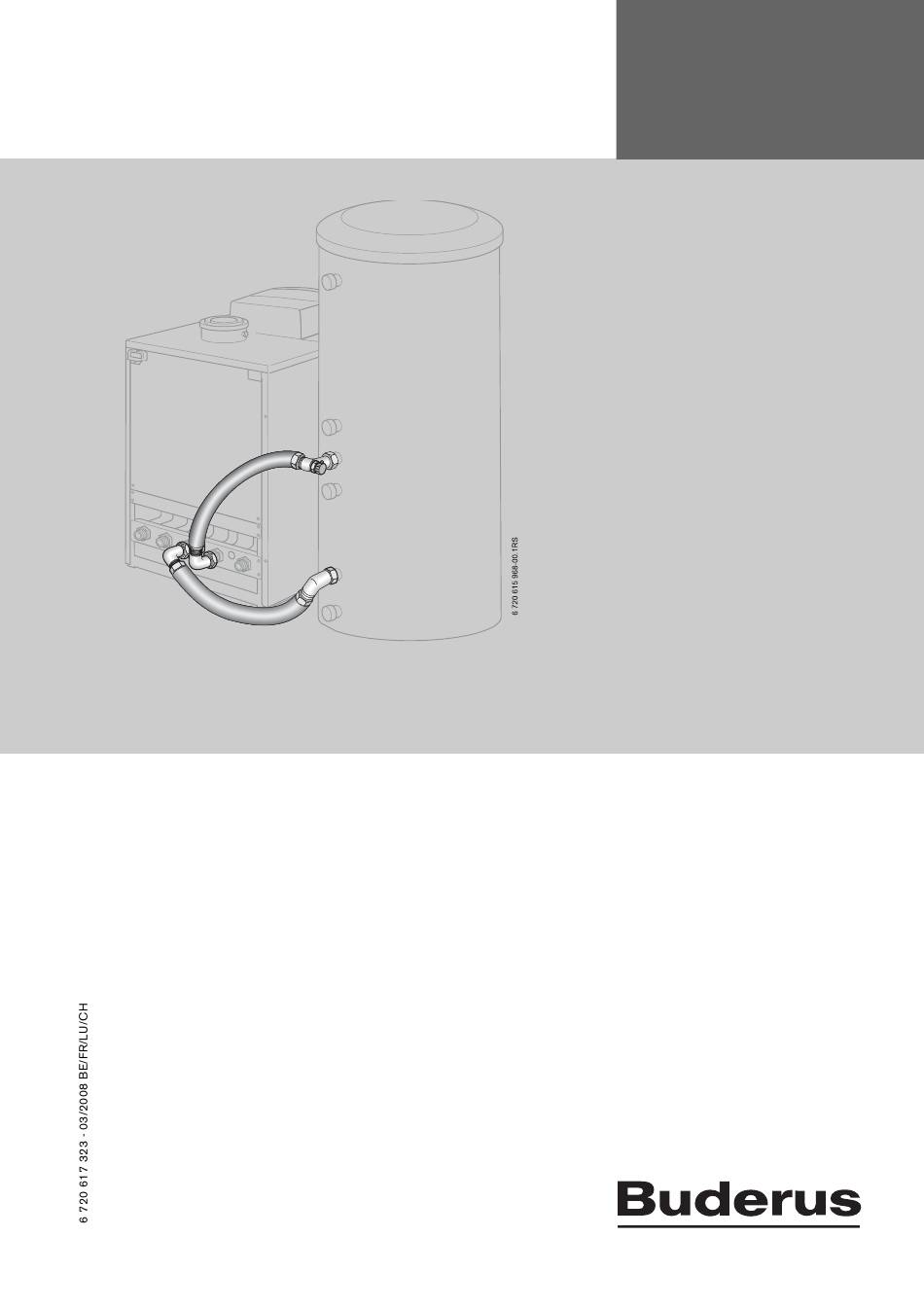

- Page 1 Notice de montage Accessoires Conduite de raccordement- Pour le professionnel chaudière-préparateur Lire attentivement cette notice avant le montage et Logano plus GB202 la maintenance. Logalux SU160/200/300...
- Page 2 Table des matières Table des matières Consignes générales de sécurité et explication des symboles Mesures de sécurité Explication des symboles Informations produit Utilisation conforme Dimensions et raccordements Distances par rapport aux murs Pièces fournies Montage des conduites de raccordement Travaux préliminaires Montage du raccordement retour Monter le raccordement de départ Raccordement électrique...
- Page 3 – Avertissement: risque de légers dommages corpo- Utilisez uniquement des pièces de rechange d'origine de rels ou de gros dommages matériels. Buderus ! Buderus ne pourra être tenu responsable de – Danger indique un risque d'accidents graves. Dans dégâts éventuels résultant de pièces de rechange non certains cas, les accidents peuvent être mortels.
- Page 4 Informations produit Informations produit Utilisation conforme Les conduites de raccordement servent à relier la chau- dière Logano plus GB202 au préparateur d'ECS Logalux SU160/200/300. Dimensions et raccordements Avertissement : Dégâts sur l'installation dus à des erreurs de raccordement ! V Monter les raccordements uniquement comme indiqué...
- Page 5 Informations produit Distances par rapport aux murs Avertissement : Dégâts sur l’installation dus au gel ! V Mettre l’installation de chauffage en place dans un local à l’abri du gel. Si vous utilisez un kit de circuit de chauffage HS ou HSM avec une bouteille de découpla- ge hydraulique, installez le préparateur d'ECS sur le côté...
- Page 6 Informations produit Pièces fournies Position Désignation Nombre Equerre G1 Equerre G1 avec purgeur Flexible ondulé métallique pour le départ, longueur 750 mm Flexible métallique ondulé pour le retour, longueur 950 mm Joint Ø 24 × 30,5 × 2 Tabl. 2 Contenu de livraison (préparateur placé à gau- che de la chaudière) Pour les préparateurs placé...
- Page 7 Montage des conduites de raccordement Montage des conduites de raccordement Prudence : Dégâts sur l'installation dus à des flexibles non étanches ! V Ne pas plier les flexibles en métal à un rayon inférieur à 75 mm. V Plier les flexibles métalliques à 80 mm seulement (environ la largeur d'une main) après l'écrou-raccord.
- Page 8 Montage des conduites de raccordement V Poser le joint [1] dans la deuxième équerre [2] et visser l'équerre sur le raccordement de retour du préparateur. V Poser le joint [1] dans le second écrou-raccord du flexi- ble pour le retour [3] et visser le flexible sur l'équerre. Fig.
- Page 9 Montage des conduites de raccordement V Poser le joint [1] dans l'équerre avec purgeur [2] et vis- ser l'équerre sur le raccordement de retour du prépara- teur. V Poser le joint [1] dans le second écrou-raccord pour le départ [3] et visser le flexible sur l'équerre. Fig.
- Page 10 Montage des conduites de raccordement Raccordement électrique Danger : Danger de mort par électrocution! V N'effectuer des travaux d’installation élec- trique que si vous possédez la qualifica- tion requise. V Avant d'ouvrir l'appareil : Mettre l’installation de chauffage hors ten- sion avec l’interrupteur d’urgence ou iso- ler l'installation de chauffage du réseau avec le fusible principal.
- Page 11 Remplir et purger l’installation Remplir et purger l’installation Respectez la notice de montage et d’entre- tien de la chaudière. Le remplissage de l'ins- tallation y est décrit en détail. V Purger le serpentin avec précaution au niveau du pur- geur ( fig.
