3
Montage des conduites de raccordement
V Poser le joint [1] dans la deuxième équerre [2] et visser
l'équerre sur le raccordement de retour du préparateur.
V Poser le joint [1] dans le second écrou-raccord du flexi-
ble pour le retour [3] et visser le flexible sur l'équerre.
3.3
Monter le raccordement de départ
V Poser le joint [1] dans l'écrou-raccord de l'équerre [2]
et visser l'équerre sur le raccordement de départ de la
chaudière.
V Poser le joint [1] dans l'écrou-raccord du flexible pour
le départ [3] et visser le flexible sur l'équerre.
8
Conduite de raccordement GB202 - SU160/200/300 - Sous réserve de modifications techniques !

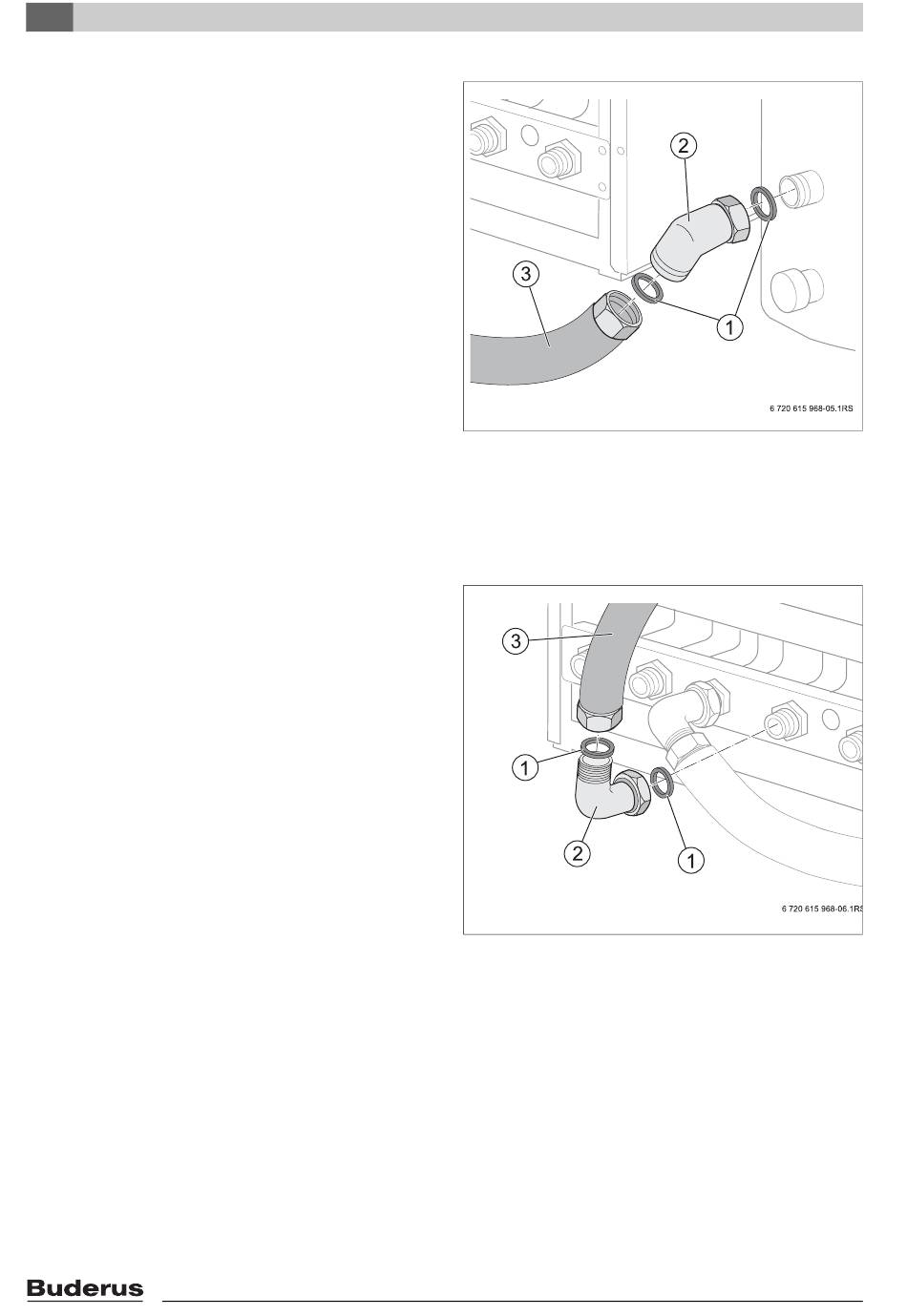

Fig. 5
Monter le raccordement de retour sur le prépa-
rateur d'eau chaude sanitaire
1
Joint
2
Equerre G1
3
Flexible métallique ondulé pour le retour
Fig. 6
Monter le raccordement de départ sur la chau-
dière
1
Joint
2
Equerre G1
3
Flexible ondulé métallique pour le départ
