4. Подключение
электрооборудования
Внимание
Подключение электрооборудования
должно выполняться в
соответствии с местными
нормами и правилами.
Перед тем как проводить любые
подключения в модуле, необходимо
убедиться в том, что
электропитание выключено и не
может быть включено по
случайности или по
неосторожности.
Модуль должен включаться через
внешний сетевой выключатель,
минимальный зазор между
контактами которого составляет
3 мм для всех полюсов.
В целях предосторожности модуль
следует подключать к розетке с
заземлением.
Рекомендуется оснастить
стационарную установку
автоматическим выключателем
тока утечки на землю (ELCB) с
током отключения < 30 мА.
4.1 Подключение модулей с помощью
комплектного кабеля и штепселя
Подключить модуль с помощью кабеля,
входящего в комплект поставки.
4.2 Подключение модулей при
отсутствии кабеля и штепселя в
комплекте поставки
1. Снять панель управления модуля.
2. Выполнить электрическое подключение, как
показано на рис. A или B, стр. 212, в
зависимости от типа электродвигателя.
3. Надёжно закрепить панель управления с
помощью 4 крепёжных винтов для
обеспечения соответствия классу защиты
корпуса IP65.
4.3 Альтернативные источники
электропитания
Электропитание модуля РМ 2 может
обеспечиваться от генератора или иных
альтернативных источников питания при условии
выполнения требований к электропитанию.
См. раздел 11. Технические данные.
144
5. Панель управления

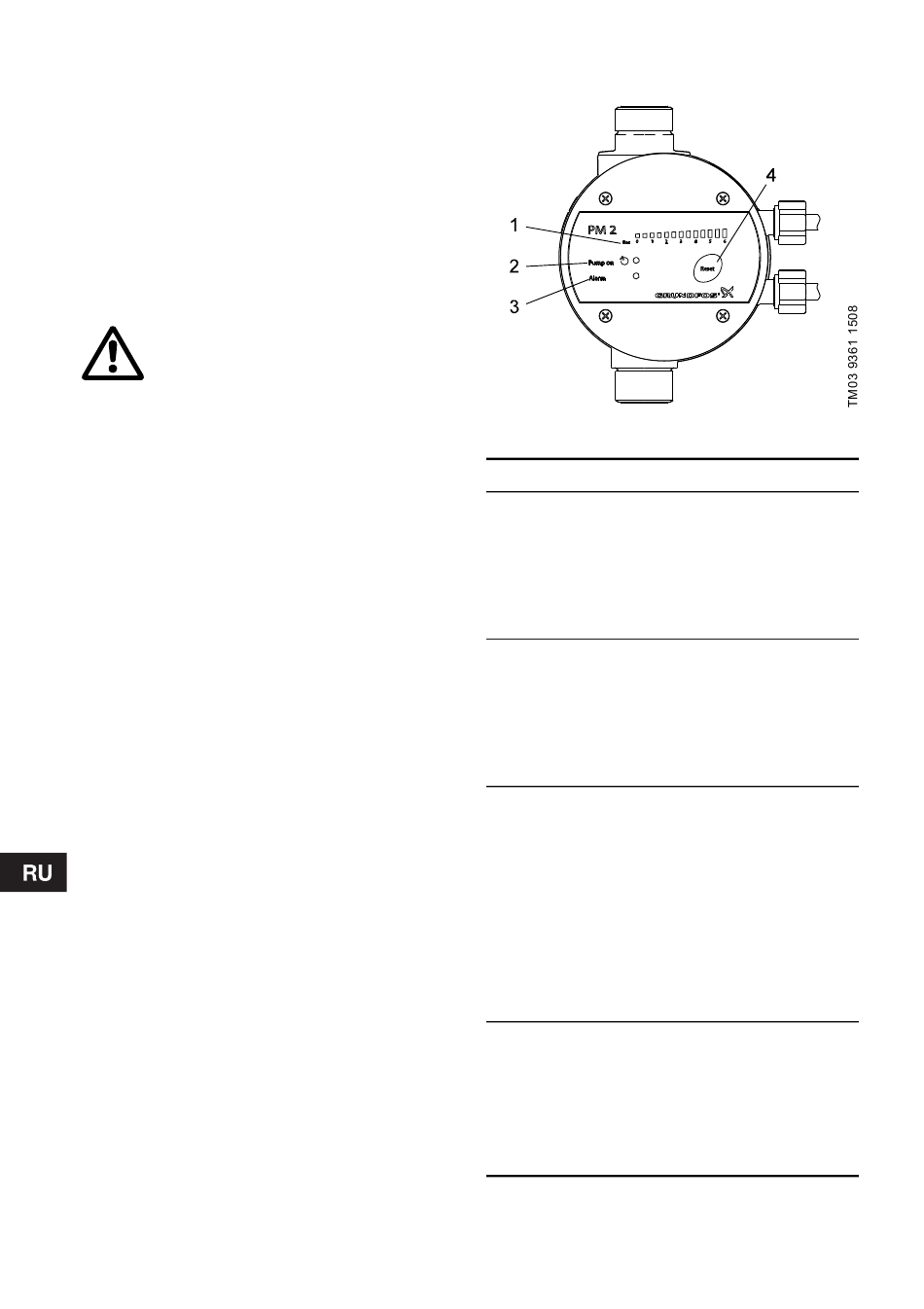

Рис. 5 Панель управления
Поз. Наименование Функция
"Шкала
1
давлений"
2 "Pump on"
3 "Alarm"
4 [Reset]
Pumpland.ru
Шкала давлений имеет
13 полей индикации с
обозначением давления
от 0 до 6 бар.
Все поля индикации
кратковременно
загораются при включении
электропитания.
Зелёный световой
индикатор горит
постоянно при работе
насоса.
Световой индикатор также
кратковременно
загорается при включении
электропитания.
Красный световой
индикатор горит
постоянно или мигает при
останове насоса по
причине рабочего отказа.
См. раздел
12. Обнаружение и
устранение
неисправностей.
Световой индикатор также
кратковременно
загорается при включении
электропитания.
Кнопка используется для
• сброса индикации
неисправности
• проверки настроек
микропереключателя.
См. раздел 5.3 Проверка
настройки DIP-
переключателей.
