Przyłącze wlotowe jest integralną częścią korpusu
urządzenia.
Jednostka ma wbudowany zawór zwrotny.
Rys. 1 Obrotowe przyłącze wylotowe
3.1 Lokalizacja
Instalacja musi być umiejscowiona w czystym
i dobrze wentylowanym miejscu.
PM 2 należy tak ustawić, aby było chronione przed
deszczem i słońcem.
PM 2 może być montowany w instalacjach z lub
bez zbiornika ciśnieniowego. Patrz rys. 2.

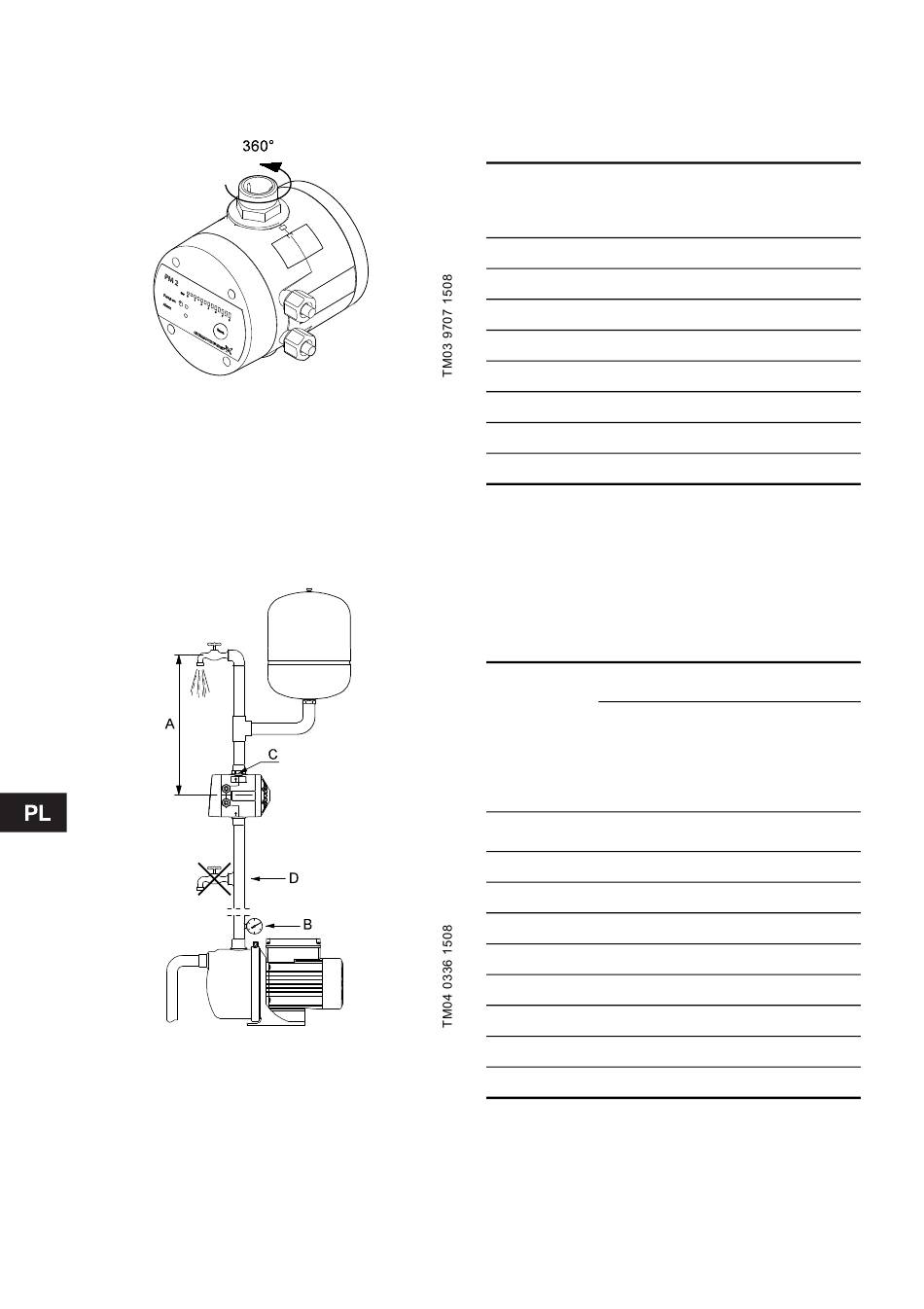

Rys. 2 Przykładowa instalacja
Jednostka może być podłączona bezpośrednio do
wylotu pompy lub pomiędzy pompą a pierwszym
punktem poboru wody.
130
Pozycja A na rys. 2:
Zaleca się montaż urządzenia w taki sposób, aby
wysokość pomiędzy jednostką a najwyżej położonym
punktem czerpalnym nie przekraczała wartości
podanych w tabeli poniżej.
Nastawa ciśnienia
załączenia
[bar]
1,5*
2,0
2,5
3,0
3,5
4,0
4,5
5,0
* Nastawa domyślna.
Patrz pkt. 7.1 Zał./Wył. w zależności od
zapotrzebowania na wodę.
Pozycja B na rys. 2:
W celu osiągnięcia właściwego działania, pompa
powinna zapewnić ciśnienie wyjściowe takie jak
podano w tabeli poniżej.
Minimalne ciśnienie wyjściowe
Nastawa
ciśnienia
załączenia
[bar]
1,5*
2,0
2,5
3,0
3,5
4,0
4,5
5,0
* Nastawa domyślna.
Patrz pkt. 7.1 Zał./Wył. w zależności od
zapotrzebowania na wodę.
** Patrz pkt. 7.2 Zał./Wył. z różnicą ciśnienia 1 bar.
Pumpland.ru
Maksymalna wysokość
[m]
11
16
21
26
31
36
41
46
Tryb pracy
Zał./Wył.
Zał./Wył.
zgodnie
z różnicą
z zapotrzebo-
ciśnienia
waniem na
1 bar**
wodę*
[bar] [bar]
1,9 2,9
2,4 3,4
2,9 3,9
3,4 4,4
3,9 4,9
4,4 5,4
4,9 5,9
5,4 6,4
