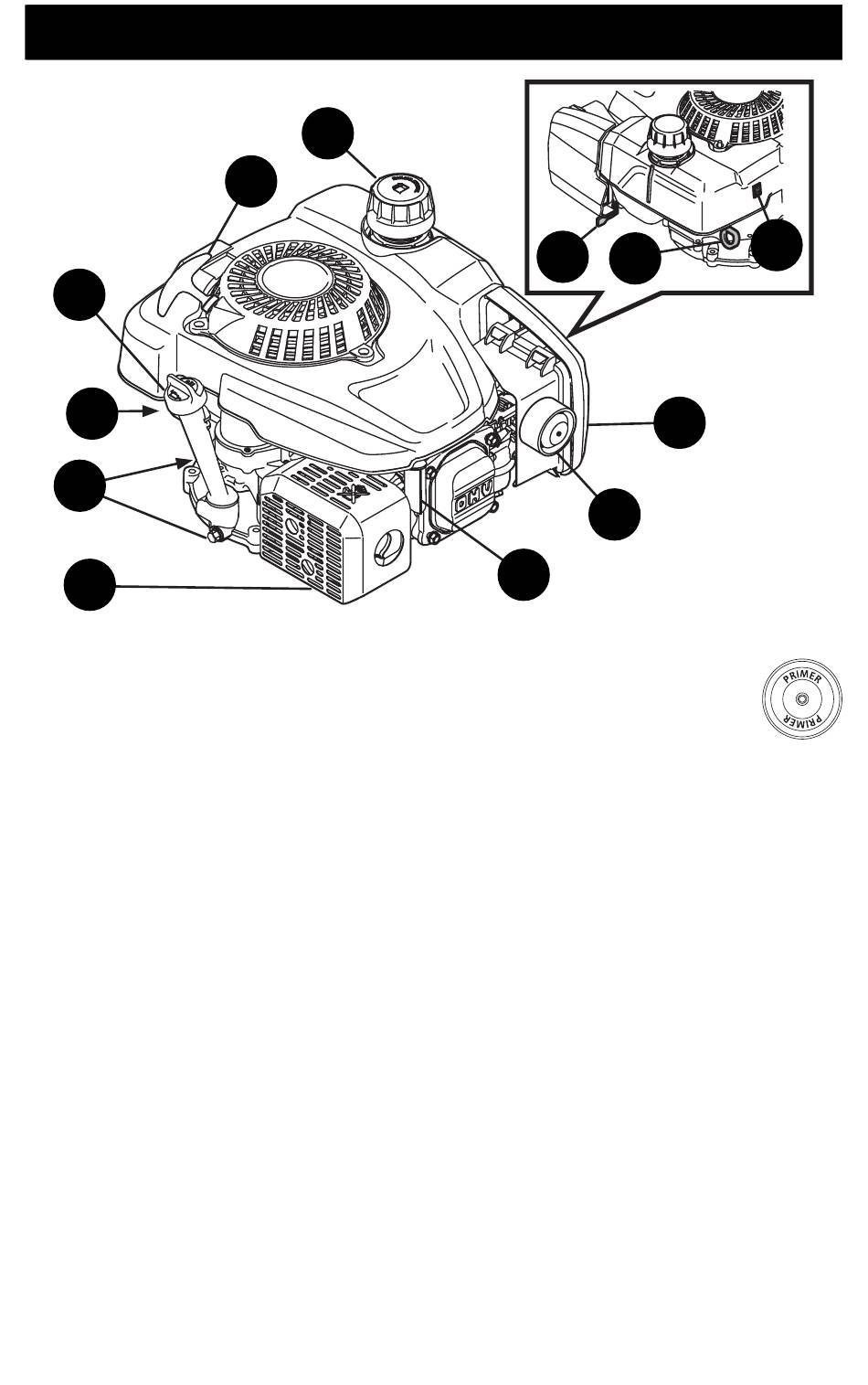

Características
A. TAPÓN DE COMBUSTIBLE
Saque el tapón de combustible para agregar combustible.
NOTA: Algunos motores podrían despacharse sin tener instalado
el tapón de combustible. Para instalarlo, quite y descarte
el tapón antipolvo del depósito de combustible etiquetado
"Descartar". Quite el envoltorio de burbuja del tapón de
combustible y ajuste bien.
B. MANIJA DEL ARRANCADOR DE RETROCESO
Tire de la manija del arrancador de retroceso para encender
el motor.
C. TAPÓN DE LLENADO DE ACEITE
Saque el tapón de llenado de aceite para verificar el nivel del
mismo y agregar más (se muestra varilla de nivel de aceite corta).
D. PLACA DE MODELO
La placa de modelo indica el número de modelo y número de
serie del motor. Registre esta información en el lugar indicado en
la tapa de este manual. Esta información se necesitará para un
correcto soporte técnico.
E. TAPÓN DE DRENAJE DE ACEITE
Al sacar el tapón de drenaje de aceite, el aceite del motor drena.
El motor está equipado con un drenaje lateral.
NOTA: Algunos motores están equipados con un tapón de
drenaje de aceite ubicado en la parte trasera del motor.
F. BUJÍA DE ENCENDIDO
Consulte Servicio de la Bujía de Encendido en la página 26.
FUNCIONAMIENTO
FUNCIONAMIENTO
A
B
Figura 3
I
F
G. CEBADOR (SI SE INCLUYE)
Al presionar el cebador se envía combustible
directamente al carburador del motor para ayudar
al encendido del motor.
H. FILTRO DE AIRE
Consulte Mantenimiento del Filtro de Aire en la página 26.
I. VÁLVULA DE PASO DE COMBUSTIBLE (SI SE INCLUYE)
Si se incluye, controla el flujo de combustible entre
el depósito de combustible y el carburador; se usa
para transporte/almacenamiento.
J. ESTRANGULADOR (SI SE INCLUYE)
Al activar el estrangulador se cierra la placa del estrangulador del
carburador y esto ayuda a arrancar el motor.
K. INTERRUPTOR DEL MOTOR (SI SE INCLUYE)
El interruptor del motor está ubicado sobre la parte trasera del
motor. Coloque el interruptor en posición "ON" cuando encienda
el motor y en posición "OFF" para apagarlo.
L. SILENCIADOR
Silenciador de 3 cámaras con un volumen superior a 400 cc para
reducir el nivel de ruido y mejorar el tono.
M. LIBERACIÓN AUTOMÁTICA DE COMPRESIÓN
(NO SE MUESTRA)
Liberación automática de compresión para reducir el esfuerzo de
tiro lo que resulta en un encendido más fácil.
N. CAMISA DE CILINDRO EN HIERRO FUNDIDO
(NO SE MUESTRA)
Camisas de cilindro en hierro fundido para mayor durabilidad en
aplicaciones comerciales intensivas.
