AXIS Q36 Dome Camera Series
Connecteur E/S
Utilisez le connecteur d'E/S avec des périphériques externes, associés aux applications telles que la détection de
mouvement, le déclenchement d'événements et les notifications d'alarme. En plus du point de référence 0 V CC
et de l'alimentation (sortie 12 V CC), le connecteur d'E/S fournit une interface aux éléments suivants :
Entrée numérique - Pour connecter des dispositifs pouvant passer d'un circuit ouvert à un circuit fermé, par
exemple capteurs infrarouge passifs, contacts de porte/fenêtre et détecteurs de bris de verre.
Entrée supervisée - Permet la détection de sabotage sur une entrée numérique.
Sortie numérique - Permet de connecter des dispositifs externes, comme des relais ou des voyants. Les
périphériques connectés peuvent être activés par l'interface de programmation VAPIX®, via un événement ou à
partir de l'interface web du périphérique.

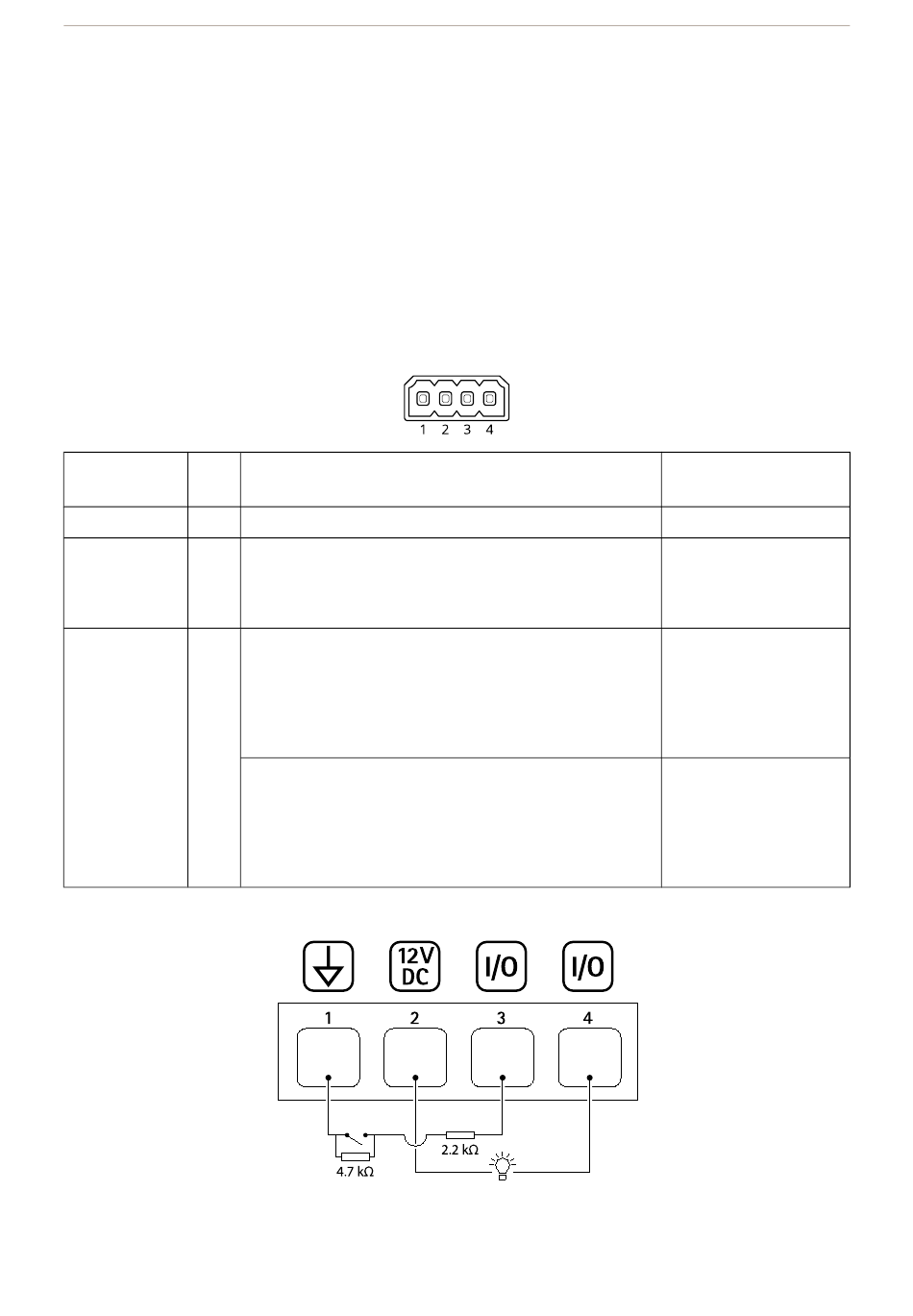

Bloc terminal à 4 broches
Fonction Bro-
che
Masse CC 1
Sortie CC 2
Configurable 3–4
(entrée ou
sortie)
Exemple:
1 Masse CC
2 Sortie CC 12 V, maxi. 50 mA
Remarques
Cette broche peut également servir à l'alimentation de
matériel auxiliaire.
Remarque : cette broche ne peut être utilisée que comme
sortie d'alimentation.
Entrée numérique ou entrée supervisée – Connectez-la à
la broche 1 pour l'activer ou laissez-la flotter
(déconnectée) pour la désactiver. Pour utiliser une entrée
supervisée, installez des résistances de fin de ligne.
Consultez le schéma de connexion pour plus
d'informations sur la connexion des résistances.
Sortie numérique – Connexion interne à la broche 1
(masse CC) en cas d'activation, et flottante (déconnectée)
en cas de désactivation. En cas d'utilisation avec une
charge inductive, par exemple un relais, connectez une
diode en parallèle à la charge pour assurer la protection
contre les transitoires de tension.
90
Caractéristiques
techniques
0 V CC
12 V CC
Charge maximale
=50 mA
0 à 30 V CC max.
0 à 30 V CC max., drain
ouvert, 100 mA
