Informations produit
2 Informations produit
2.1 Description du produit
Le module de commande a été conçu pour réguler 4 circuits de
chauffage maximum (CW 800, pas disponible dans tous les
pays : maximum 8 circuits de chauffage). Il est également pos-
sible de réguler 2 circuits de charge du ballon pour la produc-
tion d'eau chaude sanitaire, une production d'eau chaude
sanitaire solaire, un chauffage complémentaire solaire ainsi
qu'une unité de ventilation (indisponible en Belgique).
Les fonctions et par conséquent la structure des menus du
module de commande dépendent de la construction de l'instal-
lation. Le nombre maximum de fonctions est décrit dans cette
notice. A certains endroits du texte, il sera fait mention de la
dépendance par rapport à la construction de l'installation. Les
plages de réglage et les réglages de base peuvent éventuelle-
ment différer des valeurs indiquées dans cette notice.
Possibilités d'applications dans les différentes installa-
tions de chauffage
Dans un système BUS, un seul participant peut déterminer le
circuit de chauffage. C'est pourquoi, sur une installation de
chauffage, un seul module de commande C 400/C 800 peut
être installé. Il sert de régulateur dans :
• les installations avec un circuit de chauffage, par ex. dans
une maison individuelle
• Installations à deux ou plusieurs circuits de chauffage,
par ex. :
– Chauffage par le sol sur un étage et radiateurs sur les
autres
– Logement combiné avec un atelier
• Installations avec plusieurs circuits de chauffage avec
commandes à distance, par ex. :
– Maison avec logement annexe, avec C 400/C 800 en
tant qu'appareil de régulation et CR 10/CR 10 H/
CR 100 en tant que commande à distance (installation
du C 400/C 800 dans la pièce de référence de la mai-
son, CR 10/CR 10 H/CR 100 dans la pièce de réfé-
rence du logement annexe)
– Maison avec plusieurs appartements (C 400/C 800 en
tant qu'appareil de régulation et CR 10/CR 10 H/
CR 100 en tant que commande à distance, installation
du C 400/C 800 dans le générateur de chaleur).
4

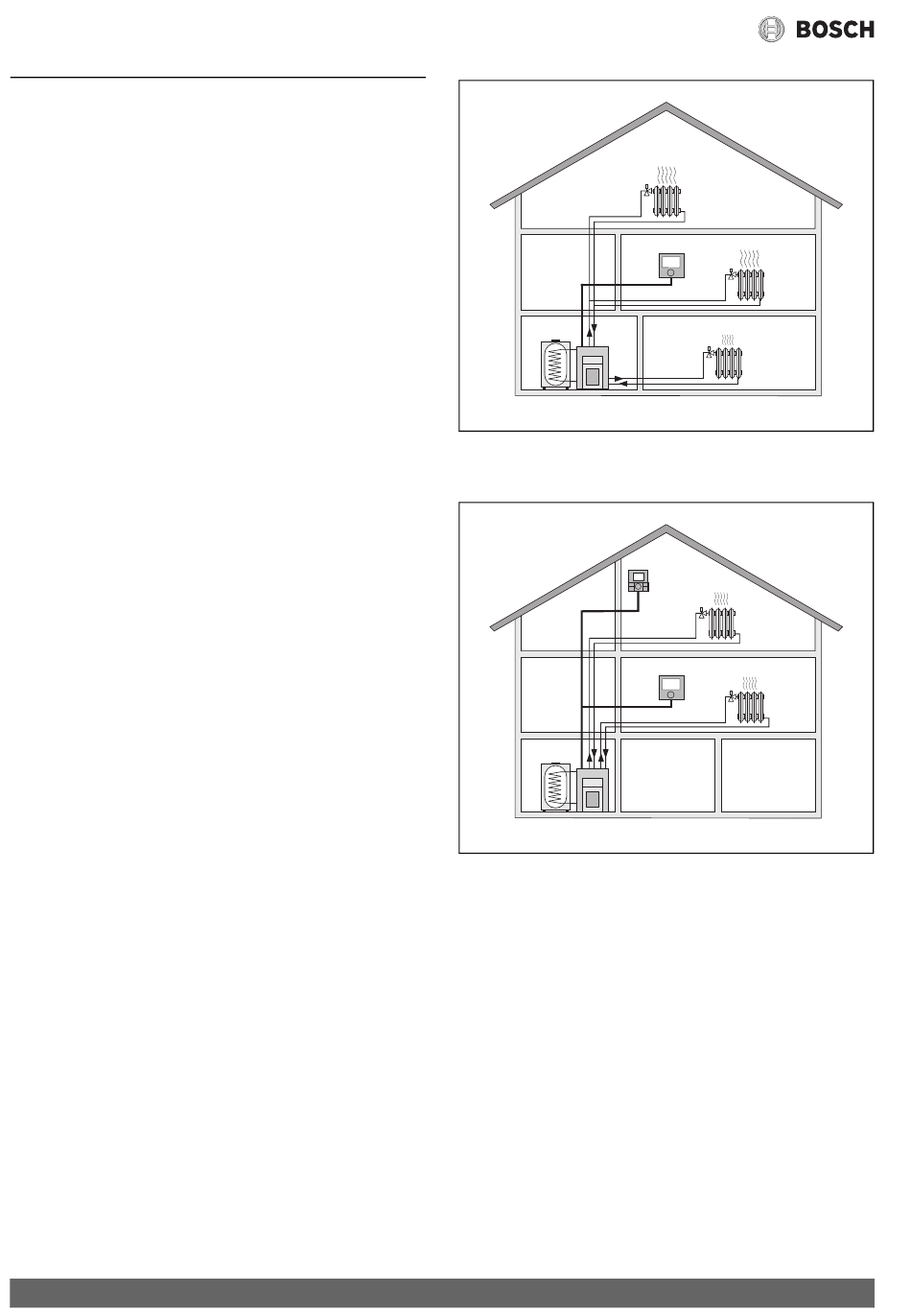

Fig. 1 C 400/C 800 en tant que régulateur pour plusieurs
(dans ce cas trois) circuits de chauffage
Fig. 2 CR 10/CR 10 H/CR 100 en tant que commande à
distance pour le deuxième circuit de chauffage (HK
2) et C 400/C 800 en tant qu'appareil de régulation
pour le premier circuit de chauffage (HK 1)
CR 400/CW 400/CW 800 – 6721830752 (2021/01)
HK 1
C 400/C 800
HK 2
HK 3
0010009900-002
CR 10/
CR 10 H/
CR 100
HK 2
C 400/C 800
HK 1
0010009901-002
