SUPPORT INFORMATION
Intrusion
2019-01-11
Tests entrées / sorties sur SPC
1./ Test entrées
1.1/ Test de zones
1.1.1/
Tests zones via menu paramétrage au clavier.

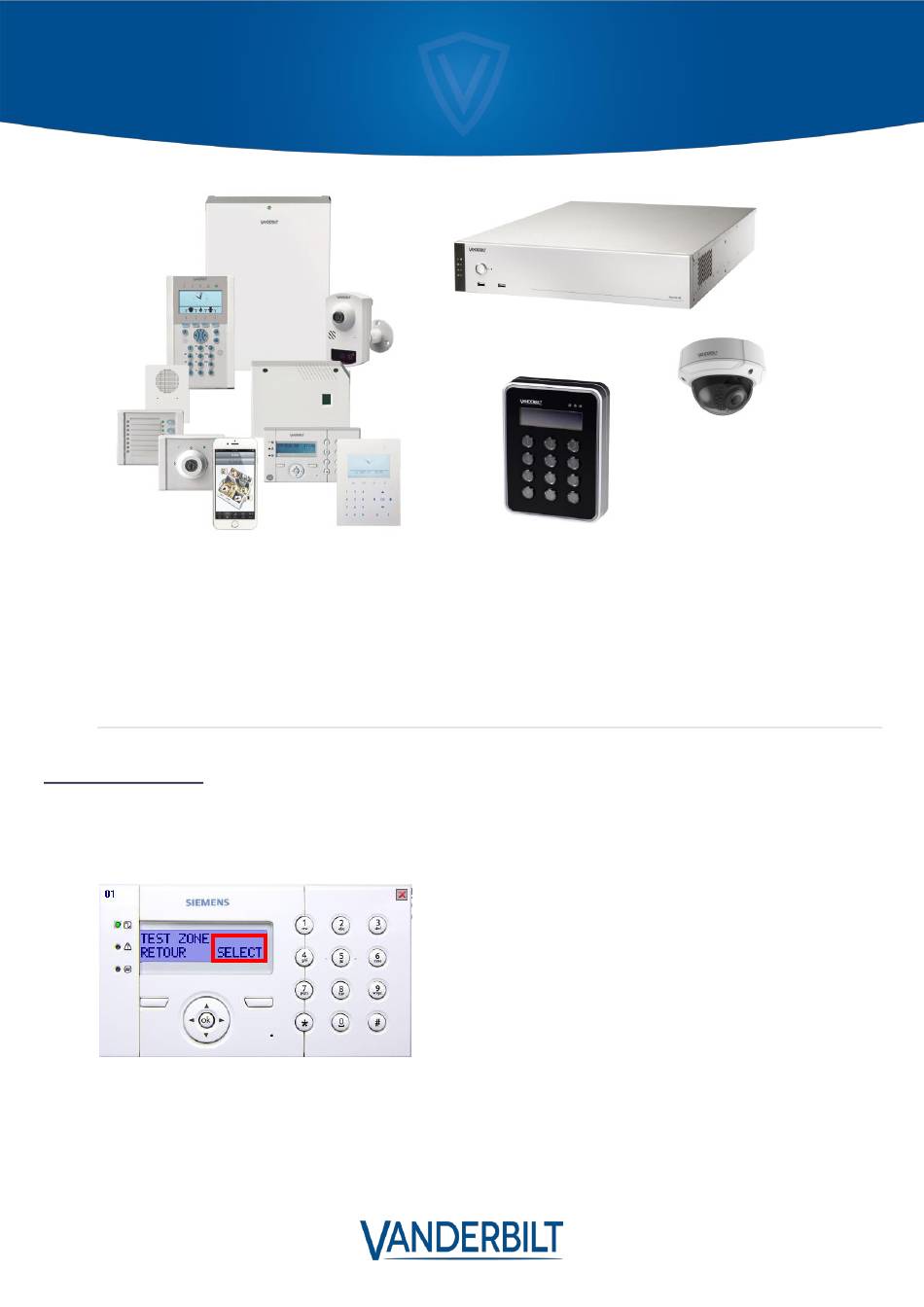

Via le menu « Ingénieur » au clavier accéder au menu « TEST/TEST ZONE » puis appuyer sur « SELECT ».
loading

Manuels Connexes pour Vanderbilt Intrusion

Sommaire des Matières pour Vanderbilt Intrusion

  • Page 1 SUPPORT INFORMATION Intrusion 2019-01-11 Tests entrées / sorties sur SPC 1./ Test entrées 1.1/ Test de zones 1.1.1/ Tests zones via menu paramétrage au clavier. Via le menu « Ingénieur » au clavier accéder au menu « TEST/TEST ZONE » puis appuyer sur « SELECT ».
  • Page 2 SUPPORT INFORMATION Sélectionner la zone à tester puis appuyer sur « SELECT ». Vous visualisez alors l’état de la zone en temps réel. FE= Zone fermée OU= Zone ouverte (Bip buzzer clavier rapide). CO= Circuit Ouvert (Bip buzzer clavier long). CC= Court-Circuit (Bip buzzer clavier rapide).
  • Page 3 SUPPORT INFORMATION 1.1.2/ Tests zones via page Web. En accès Utilisateur : Accéder au menu « Etats/Entrées ». L’état de la zone apparait en temps réel dans la colonne « Etats ». Cliquer sur le bouton « Rafraichir » pour visualiser l’état de la zone en temps réel. Normale= Zone fermée.
  • Page 4 SUPPORT INFORMATION 1.2/ Test de déplacement Ce Test n’est accessible qu’à partir de menu Utilisateur ou Ingénieur au clavier. Pour y accéder via le menu Utilisateur il faut que sur le « Profil Utilisateur » associer à l’« Utilisateur» la fonction «Test de déplacement»...
  • Page 5 SUPPORT INFORMATION Via le menu Utilisateur ou Ingénieur accéder au menu « TEST/TEST DEPLACEMENT » puis appuyer sur « SELECT ». Via le menu Utilisateur le Test déplacement s’active sur la totalité du système. Via le menu Ingénieur il faut sélectionner au préalable le secteur sur lequel on souhaite activer le Test déplacement.
  • Page 6 SUPPORT INFORMATION A chaque fois que l’on active une zone le nombre de zones à testées se décrémentent automatiquement et le buzzer du clavier s’active. Si on appuie sur « SELECT » il est alors possible de visualiser la liste des zones non testées. Sur l’écran «...
  • Page 7 SUPPORT INFORMATION Une fois la totalité des zones testées on visualise sur l’écran le texte : « ZONES TESTEES ». Il est possible de visualiser le listing des zones testées vie le journal de bord de la centrale. TCC-2019-020_Test-entrées-sorties-SPC_324_01_FR...

  • Page 8: Test Sorties

    SUPPORT INFORMATION 2./Test sorties La fonction « Test de sortie » est disponible uniquement en mode Ingénieur. 2.1/ Test sortie via menu paramétrage au clavier. Accéder au menu « TEST/TEST SORTIE » puis appuyer sur « SELECT ». Sélectionner le type de sortie à tester CENTRALE ; TRANSPONDEURS ou CONTRÔLEUR PORTE puis appuyer sur «...
  • Page 9 SUPPORT INFORMATION Activer la sortie en sélectionnant « SORTIE ON » puis appuyer sur « SELECT ». Le test de sortie se désactivera une fois sortie du menu « TEST ». 2.1/ Test sortie via menu paramétrage à la page Web. En mode «...
  • Page 10 If you have any questions, please contact our Technical Competence Centre. Contact details can be found on our website.
