Montage
FR
6.5

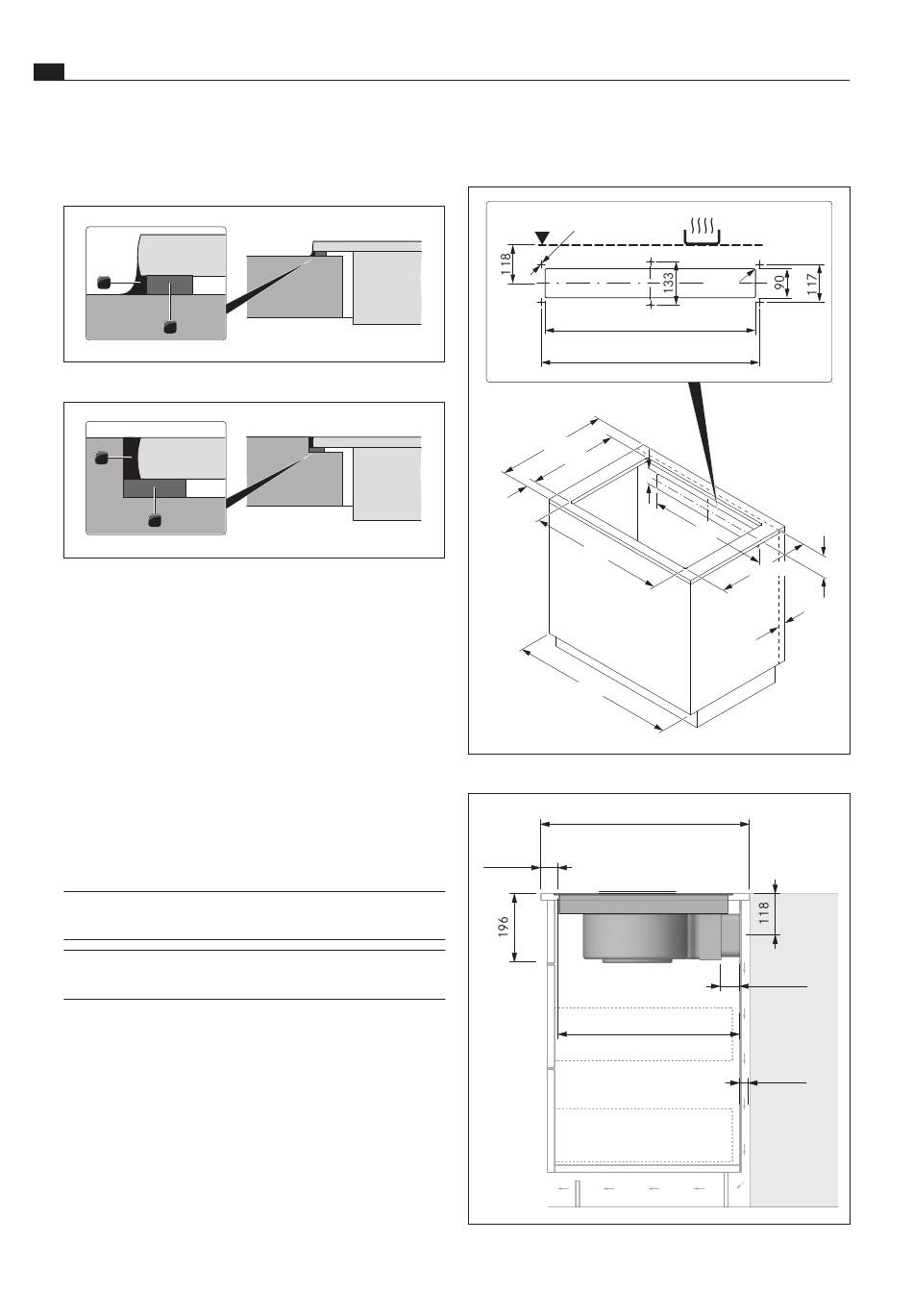

Mettre en place le ruban
d'étanchéité
1
2
Fig. 6.6
Ruban d'étanchéité pour montage posé
1
2
Fig. 6.7
Ruban d'étanchéité pour montage affleurant
[1]
Masse d'étanchéité noire résistante à la chaleur
[2]
Ruban d'étanchéité
En cas de montage posé, collez le ruban d'étanchéité
X
X
fourni [2] sans laisser d'espace avant de monter le
côté inférieur de la table de cuisson.
En cas de montage affleurant, collez le ruban
X
X
d'étanchéité [2] sur le bord horizontal de la découpe du
plan de travail, même si vous posez un joint de silicone
[1] autour de la table de cuisson.
6.6
Montage de la variante de
recyclage d'air (BHU)
INFO Il faut qu'une distance minimale de 25 mm soit
disponible pour l'orifice vertical de retour de flux.
INFO Il faut qu'un orifice de retour de flux d'au moins
500 cm
soit disponible.
2
Si le dispositif aspirant est exclusivement utilisé en mode
recyclage, le fonctionnement est possible avec un foyer
ouvert, sans mesure de sécurité technique supplémentaire.
22
BORA Basic
BHA Abluft (Zeile 600):
Cotes d'encastrement
6x Ø5mm
min. 50
>600
490
max. 430
>50
735
>800
BHU Umluft (Zeile 600):
Fig. 6.8
Dimension du meuble pour le recyclage d'air
min. 50
Fig. 6.9
Dimension de montage pour le recyclage d'air,
profondeur de plan de travail de 600 mm
XX
B O R A L Ü F T U N G S F I B E L
min. 600
535
< R15
650
675
66
90
120
650
513 - 573
min. 329
min. 455
min. 600
45 - 105
513 - 573
min. 25
www.bora.com
BHA Abluft (
min. 50
118
>25
