Montage
FR
1
2
L1
L2
220 - 240 V~
220 - 240 V~

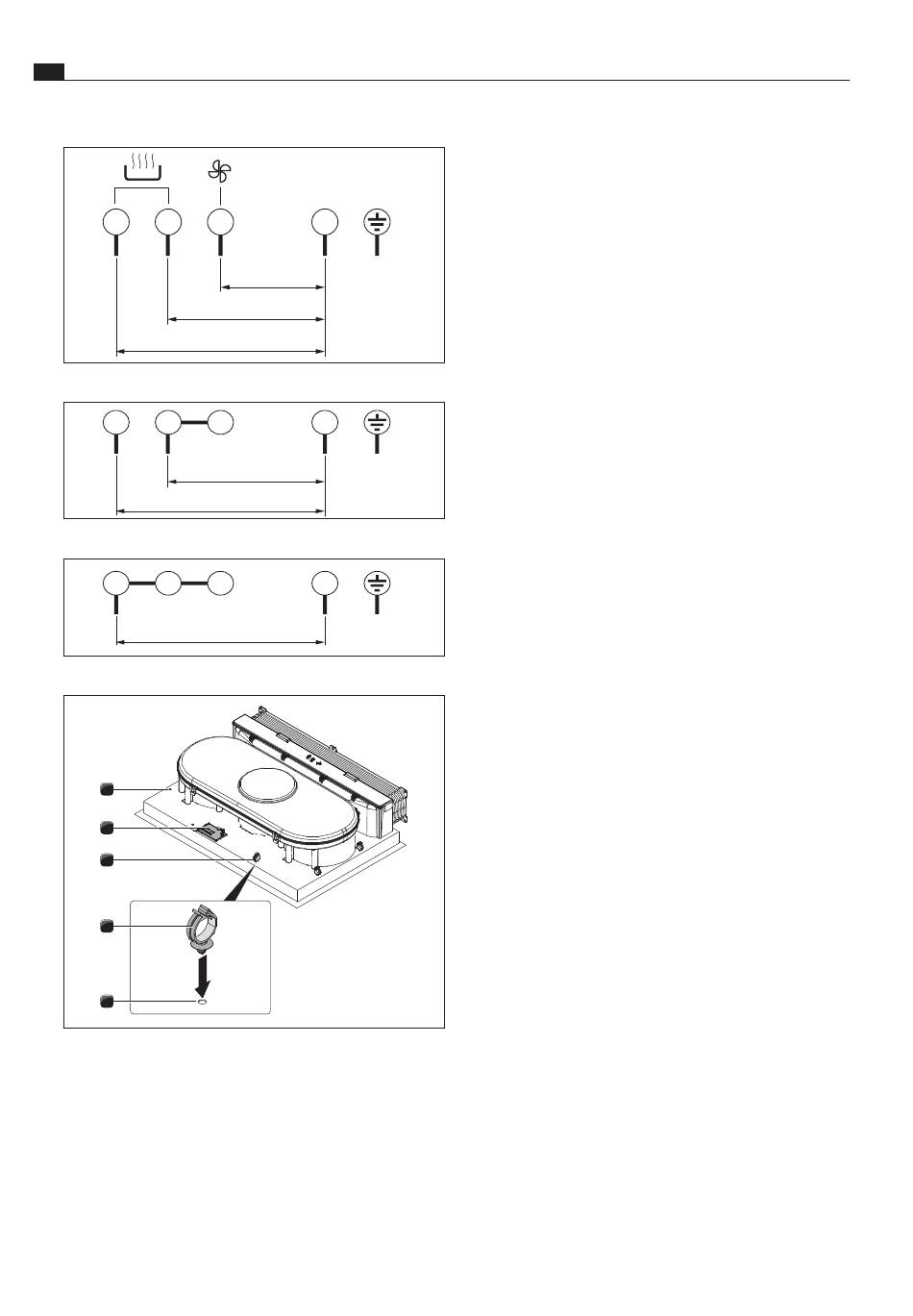

Fig. 6.35
Plan de connexion raccordement triphasé
1
2
L1
L2
220 - 240 V~
220 - 240 V~
Fig. 6.36
Plan de connexion raccordement biphasé
1
2
L1
220 - 240 V~
Fig. 6.37
Plan de connexion raccordement monophasé
1
2
3
3
1
Fig. 6.38
Raccordements électriques de la table de cuisson
[1]
Alésages
[2]
Raccordement au secteur
[3]
Clip de fixation du câble
Raccordez le câble d'alimentation secteur selon le
X
X
plan de raccordement correspondant (voir Fig. Plan
de connexion) au raccord au secteur [2] de la table de
cuisson avec le dispositif aspirant.
30
3
4
L3
N
PE
220 - 240 V~
3
4
N
PE
3
4
N
PE
Connectez les contacts correspondants pour un
X
X
raccord monophasé ou biphasé avec l'agrafe de
raccordement BKAS (fait partie des éléments livrés).
Fixez les clips de fixation des câbles [3] dans les
X
X
alésages prévus [1] soit sur le côté gauche ou droit
pour le câblage vers l'arrière.
Veillez à ce que le câble ne soit pas coincé ou
X
X
endommagé. Ne touchez aucune table de cuisson chaude.
Contrôlez le montage correct.
X
X
Mettez en marche l'interrupteur principal / le coupe-
X
X
circuit automatique.
Mettez le dispositif aspirant en marche (voir le chapitre
X
X
Utilisation).
Contrôlez que toutes les fonctions fonctionnent
X
X
correctement.
6.9
Remise à l'utilisateur
Si le montage est raccordé :
Expliquez les fonctions principales à l'utilisateur.
X
X
Informez l'utilisateur sur tous les aspects relatifs à la
X
X
sécurité de l'utilisation et de la manipulation.
Remettez à l'utilisateur les accessoires et la notice
X
X
d'utilisation et de montage pour qu'il la conserve
en lieu sûr.
