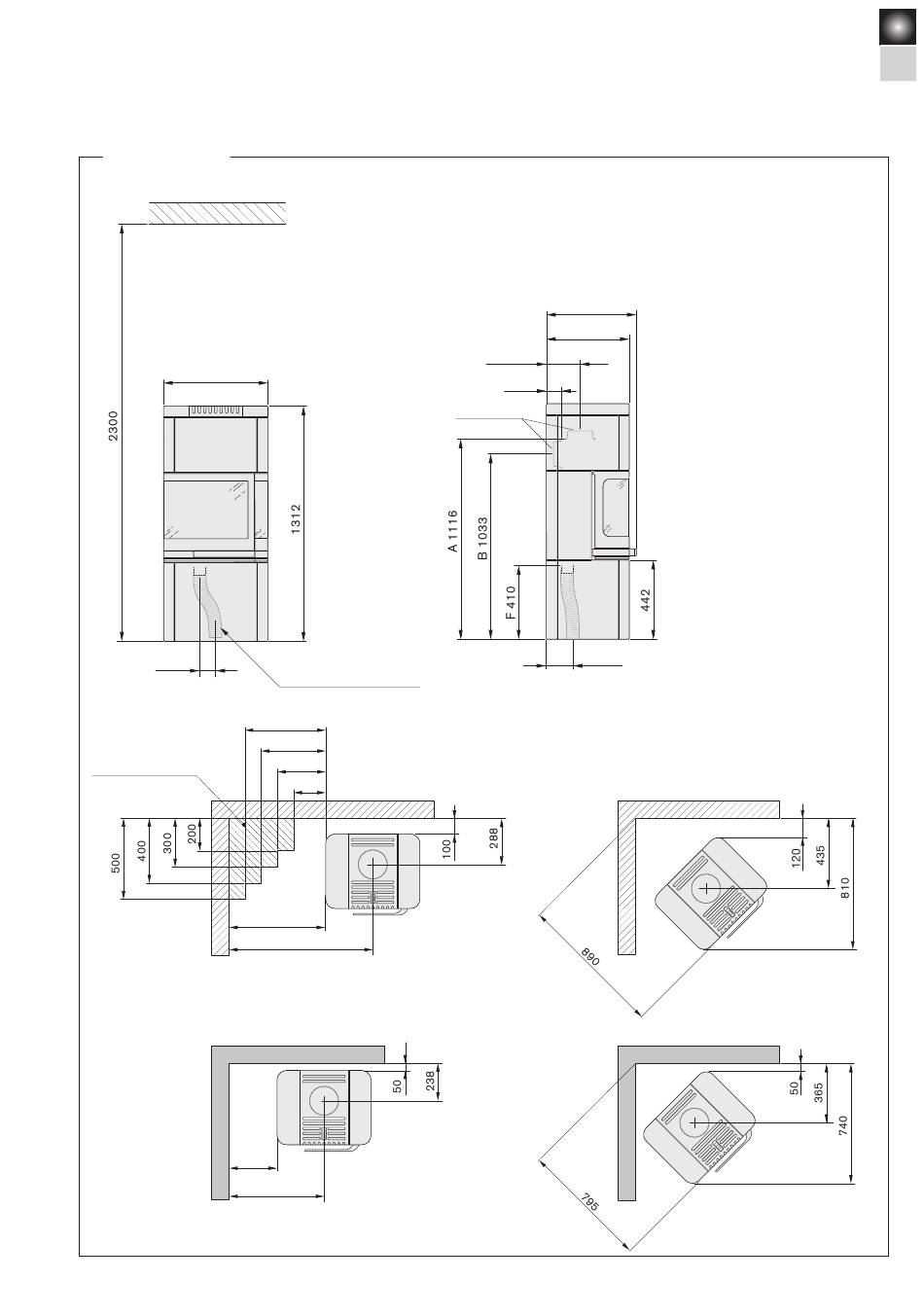

Distances d'installation
C26K Bas
Plafond inflammable
582
G 90
Zone admise pour du
matériau combustible.
Mur pare-feu en birque
ou en béton
* Pour éviter la décoloration des cloisons anti-feu peintes, nous recommandons de respecter la même distance que par rapport aux cloisons latérales.
A = hauteur du sol au raccordement de cheminée par le haut
B = hauteur du sol au centre c/c du conduit arrière de cheminée
C = distance de l'arrière au centre c/c du raccordement de la cheminée par le haut
D = distance entre l'arrière et le raccordement de la cheminée par l'arrière
E = distance du dos du poêle à l'orifice dans la plaque d'installation
F = hauteur du sol au manchon d'arrivée d'air (410 mm)
G = distance à l'orifice dans la plaque d'installation
Tuyau d'air de combustion
(en option)
500
400
300
200
Cloison inflammable
600
890
300*
590
502
462
C 188
D 85
Utv Ø150
E 150
Cloison inflammable
Mur pare-feu en birque
ou en béton
DISTANCE D'INSTALLATION
Installer le poêle sur une
plaque de sol et vérifier que
les distances d'installation
mentionnées sur les
schémas sont respectées.
Prévoir une distance
minimale de 1 mètre entre
l'ouverture du poêle et les
éléments inflammables du
bâtiment ou du décor.
En cas de raccordement par
le haut à une cheminée en
acier, prière de consulter
les instructions de montage
de la cheminée. Prière de
respecter les exigences
en matière de distances
de sécurité aux éléments
inflammables, imposées par
la cheminée en acier.
FR
55
