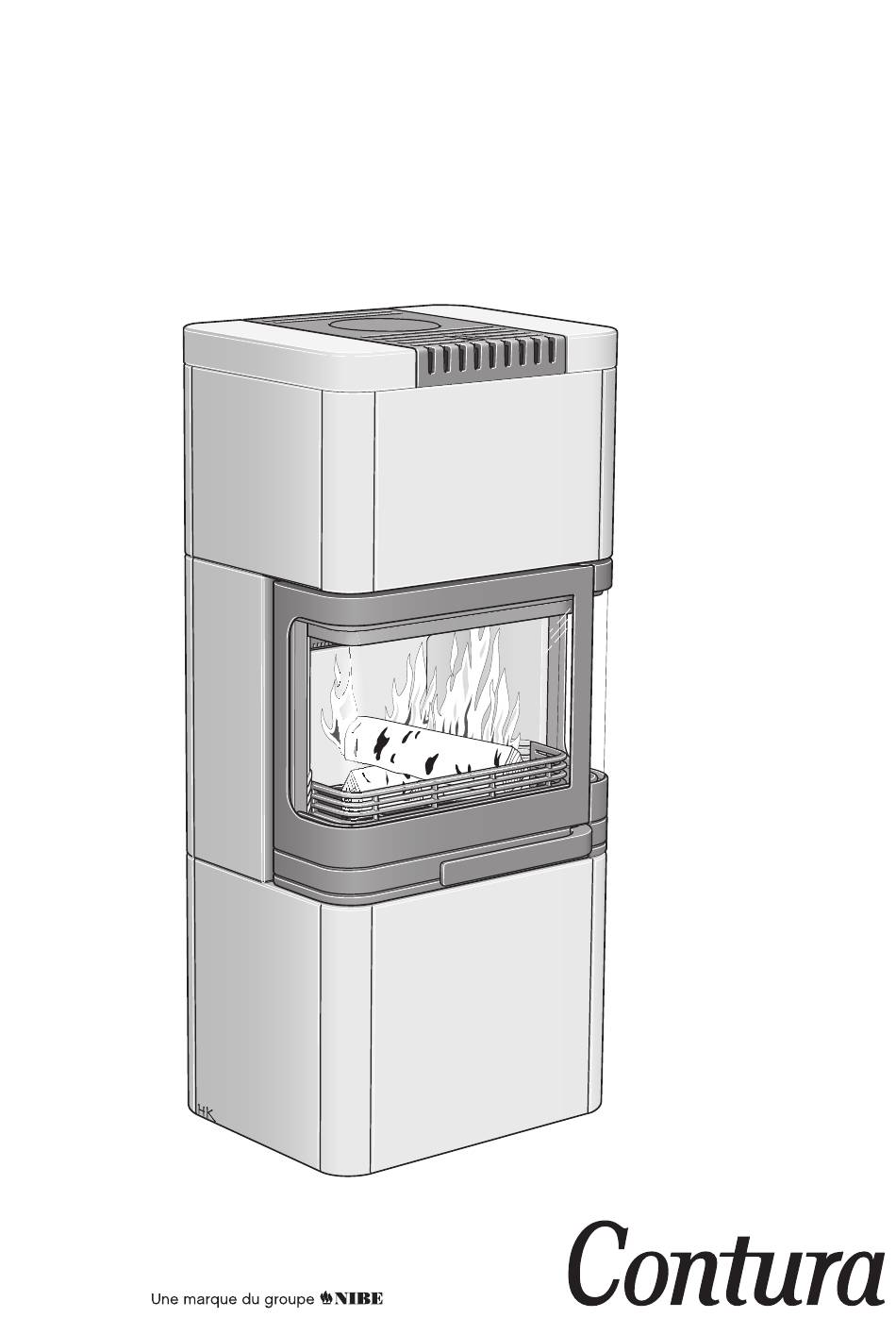

- Page 1 Guide d’installation C 26K Bas www.contura.eu...
- Page 2 Température des fumées dans le conduit de 280°C raccordement en fonctionnement nominal Le soussigné est seul responsable de la fabrication et de la conformité des performances déclarées. Niklas Gunnarsson, Responsable de division NIBE STOVES Markaryd (Suède), le 1er juillet 2013...
- Page 3 SOMMAIRE Bienvenue chez Contura. Bienvenue dans la famille Contura ! Nous espérons que votre poêle vous procurera beaucoup de satisfaction. Votre nouveau poêle Contura est doté d’un design intemporel qui sera apprécié pendant toute sa longue durée de vie. C’ e st aussi un mode de chauffage efficace et respectueux de l’...
- Page 4 0,14% Behind 150 Distance to cumbustible wall (mm): Beside 450 Corner 150 Follow the user’s instructions and use only recomended fuel 403880 NIBE AB Box 134 SE-285 23 MARKARYD SWEDEN HANDÖL 403930 Type: 50-series Production no. 7090300236 NIBE AB SE-85 21 Markaryd Sweden...
- Page 5 ARRIVÉE D’ A IR/ACCESSOIRES Alimentation en air de combustion Les exigences d’arrivée d’air frais dans une pièce sont plus grandes, lorsqu’un poêle y est installé. L’air peut être alimenté de manière indirecte au moyen d’une prise d’air mise en place dans le mur extérieur de la pièce, ou directement par un conduit relié...
- Page 6 CHEMINÉE Raccordement à la cheminée • Le poêle satisfait aux exigences concernant le raccordement à • Un conduit de fumées qui comporte des dévoiements brusques une cheminée dimensionnée pour une température des gaz de et un appel d’air horizontal aura un tirage réduit. La longueur fumée de 350°C.
- Page 7 DISTANCE D'INSTALLATION Distances d’installation C26K Bas A = hauteur du sol au raccordement de cheminée par le haut Installer le poêle sur une Plafond inflammable B = hauteur du sol au centre c/c du conduit arrière de cheminée plaque de sol et vérifier que C = distance de l’arrière au centre c/c du raccordement de la cheminée par le haut les distances d’installation D = distance entre l’arrière et le raccordement de la cheminée par l’arrière...
- Page 8 MONTAGE Montage du C 26K Bas Le poêle nécessite une surface de pose plane et horizontale pour que les couches soient régulières et alignées. Il pourrait autrement apparaître des jours excessifs et des lignes irrégulières. Pendant le montage, vérifier que toutes les plaques en céramique sont horizontales et que tous les éléments d’une même rangée...
- Page 9 MONTAGE Placer le profilé bord à bord avec le côté de la plaque.
- Page 10 MONTAGE Pour serrer cette vis, attendre que la plaque suivante soit en place. Lors du montage de la rangée supérieure : Avant de serrer les vis dans la plaque, montez d'abord tous les éléments en place et effectuez tous les réglages.
- Page 11 MONTAGE Empêcher les plaques latérales de glisser vers l’avant en les fixant au crochet dans le profilé placé derrière et en serrant la vis jusqu’en butée.
- Page 12 MONTAGE Les plaques frontales remontent vers le haut en les fixant au crochet dans le profilé placé derrière et en serrant la vis jusqu’en butée. Serrer la vis jusqu’à ce que les plaques supérieures soient alignées sur leur bord supérieur. Serrer toutes les vis dans la plaque en céramique.
- Page 13 MONTAGE...
- Page 14 MONTAGE Montage final et joints Vis de réglage à placer dans la plaque arrière pour soutenir les plaques supérieures. Les ajuster de sorte qu’elles soient à la hauteur de la face supérieure des plaques latérales. Ouvrez et écartez les bords éventuellement déformes sur le pourtour du tube afin de faciliter le montage.
- Page 15 MONTAGE Veiller à ce que les jointements soient propres et sec avant d’appliquer la barbotine. Vérifier que le volet peut s’ouvrir et se fermer sans problème. Appliquez la barbotine dans le joint avec une éponge humide, en travaillant en diagonale. Essuyer les plaques de céramique une fois que les joints sont secs.
- Page 16 NIBE AB · Box 134 · 285 23 Markaryd · Suède www.contura.se Contura se réserve le droit de modifier sans notification préalable les mesures et les opérations décrites dans 811093 IAV SE-EX C26K Bas -5 les présentes instructions. La dernière édition peut être 2013-11-12 téléchargée à...
