Nordson 292 971B Notice D'instructions
Liens rapides
Kit vanne de circulation
1. Description
E 1995 Nordson Corporation
Tous droits réservés
Le kit vanne de circulation comprend les éléments suivants :
S
vanne de circulation en acier inoxydable
S
robinet à tournant sphérique à deux voies (robinet de purge)
S
tuyau et canne de purge
S
raccords NPT et JIC
La vanne de circulation permet au liquide inutilisé de retourner vers la
pompe. Le robinet à tournant sphérique permet à l'opérateur d'évacuer
hors du système le produit de rinçage ou le liquide résiduaire. La figure 1
représente une installation type utilisant une vanne de circulation double.
Quand la vanne de circulation est complètement fermée, le liquide ne
retourne pas vers la pompe. Il en résulte qu'une pression s'établit dans les
tuyaux et la pompe. Les pompes de type demande s'arrêtent de
fonctionner. En desserrant le bouton de verrouillage intérieur et en
tournant le bouton extérieur dans le sens contraire des aiguilles d'une
montre, on ouvre la vanne. Ceci permet au liquide de s'écouler par la
vanne et de pénétrer dans la pompe.
REMARQUE : Quand elle est utilisée avec une pompe de type demande,
la vanne de circulation régule le nombre de courses effectuées par minute
(vitesse de circulation).
7
6
5
4

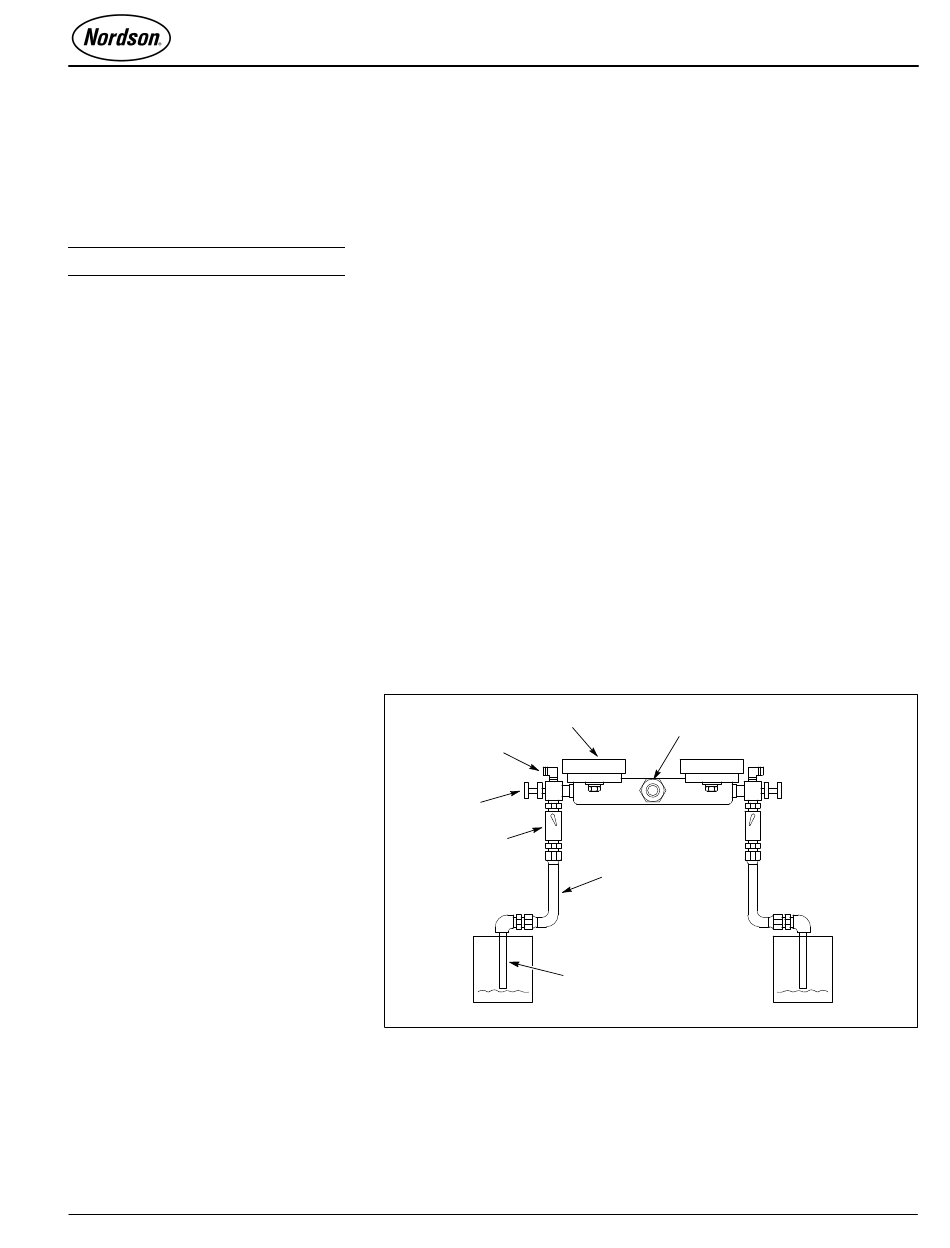

Fig. 1 Installation type
1. Raccord du tuyau d'aspiration
2. Tuyau de purge
3. Canne de purge
4. Robinet à tournant sphérique à
deux voies (robinet de purge)
292 971B
Edition 07/95
Notice d'instructions
1
2
3
5. Vanne de circulation
6. Retour du liquide
7. Manifold d'aspiration
P/N 292 971B
0615001A
Manuel 6‐15
