22/60
Montage
Veuillez noter :
• Lorsqu'un circuit n'est
composé que d'unités de
levée transversales, il est
possible de monter les
sections transversales
directement sur la section
longitudinale.
• En cas de sections
parallèles avec des unités
de levée transversale et
des courbes/aiguillages,
utilisez les passerelles
de liaison 3 842 998 604
ou 3 842 998 605 pour
la compensation de
longueur.
1.
Obturez les extrémités
de sections à l'aide de
plaques de serrage et
de caches d'extrémité.
2.
Montez la section
transversale ou la
passerelle de liaison
(cotes de montage voir
page 18).
Conseil de montage :
Insérez un boulon ou
une vis dans l'équerre
d'appui en guise de
butée pour la section
transversale.
3.
Uniquement en cas de
liaison directe d'une
section transversale :
montez le set de guidage
(A, 3 842 545 975).
Bosch Rexroth AG, MIT : HQ 5/H, HQ 5/XH, 3 842 558 545/2017-07
7.5.4
Raccordement de la section transversale (ST 5/XH, ST 5/H : 3 842 545 869)
ST5/XH
ST5/H
SW13
M
=25 Nm
D
1
2

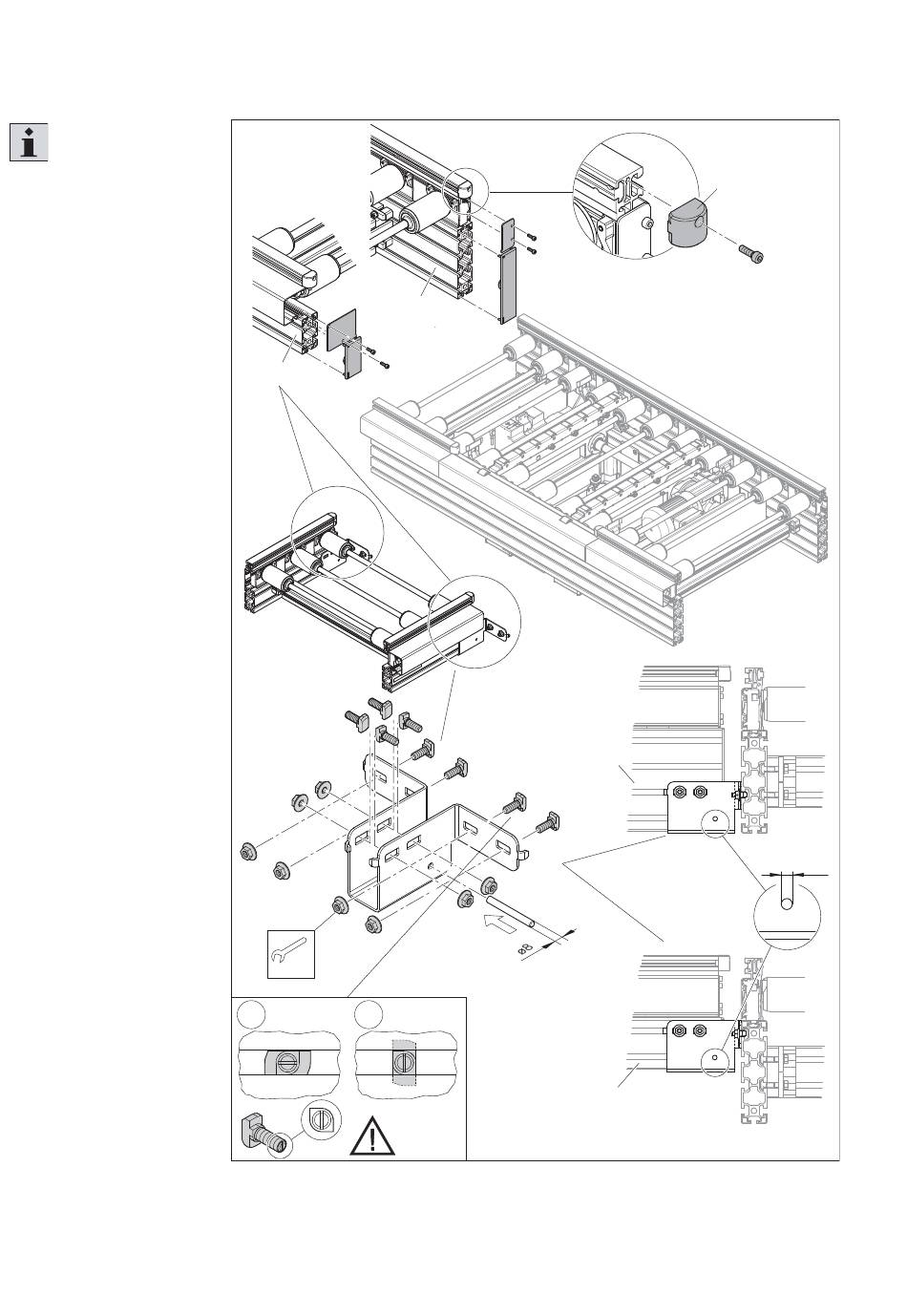

Fig. 7 :
HQ 5, raccordement de la section transversale (ST 5/XH, ST 5/H : 3 842 545 869)
ST5/XH
B
)
ST5/H
A
ø8
557 617-07
