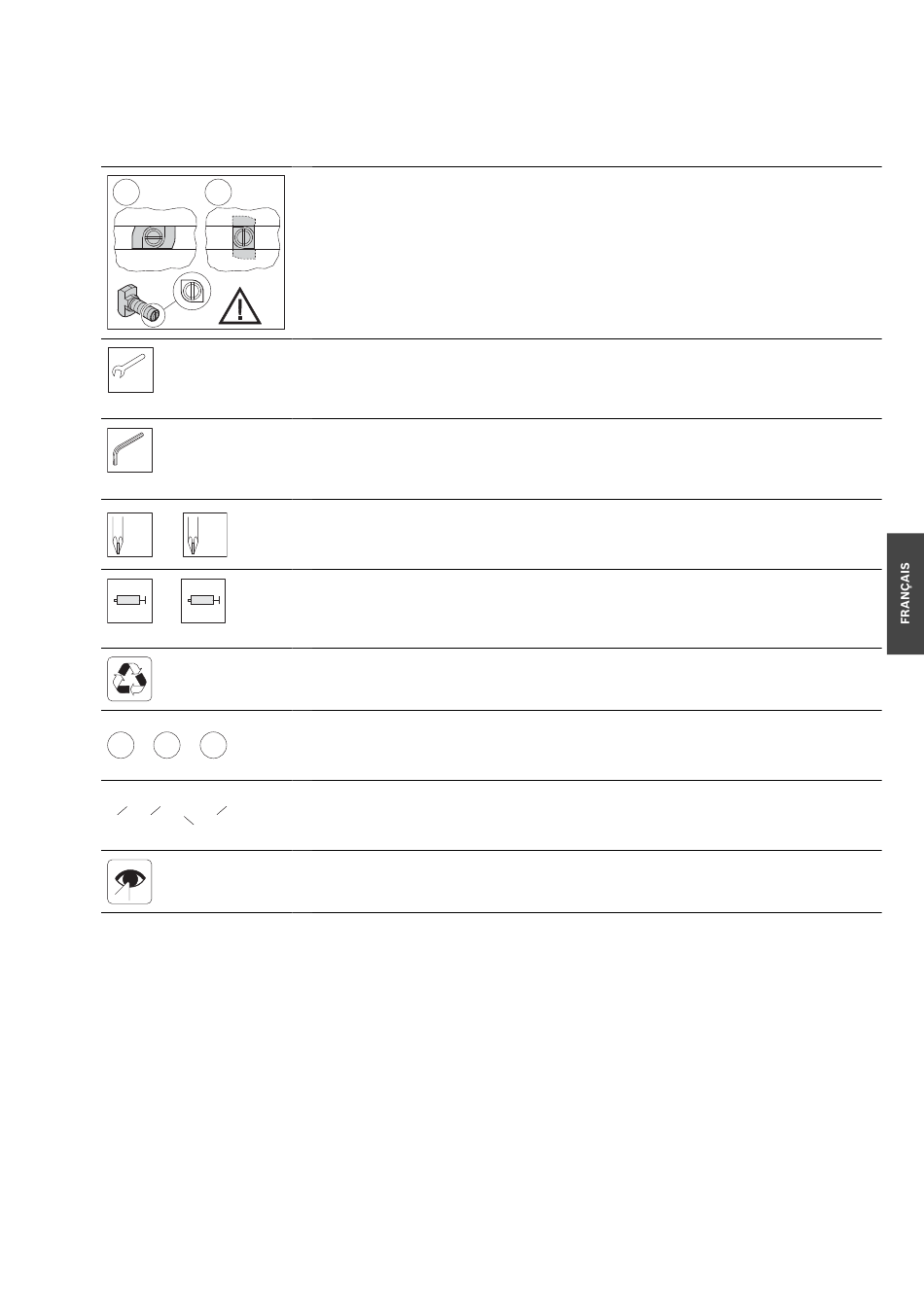

Tableau 6 : Symboles utilisés
1
2
SW13
M
= 20Nm
D
SW5
M
= 8Nm
D
PZ2
PH3
gleitmo 585 K
1
2
3
A
B
C
X
7.4 Symboles utilisés
Raccordement avec vis à tête marteau et écrou de butée.
Lors de la mise en place et du vissage, veillez à ce que la tête marteau soit
correctement positionnée dans la rainure. L'entaille dans l'extrémité de la vis
indique l'orientation de la tête marteau.
1 = position de mise en place de la vis à tête marteau dans la rainure
2 = position de serrage de la vis à tête marteau dans la rainure
Couple de serrage : 25 Nm
Clé pour vis à six pans
SW = ouverture de clé ... mm
M
= couple de serrage requis ... Nm
D
Clé pour vis à six pans creux
SW = ouverture de clé ... mm
M
= couple de serrage requis ... Nm
D
Tournevis cruciforme
PZ ... = cruciforme Pozidriv, taille ...
PH ... = cruciforme Phillips, taille ...
Graissez / Graissez avec de la graisse spécifi que :
• Fuchs Lubritech gleitmo 585 K : www.fuchs-lubritech.com
Les pièces marquées ne sont pas nécessaires pour le montage décrit. Éliminez les
pièces ou utilisez-les autrement.
Ordre des étapes de montage sous forme graphique.
Les chiffres correspondent à l'ordre des étapes de montage, selon les instructions
du texte d'accompagnement.
Désignation des composants sous forme graphique.
Les lettres désignent les composants mentionnés dans le texte
d'accompagnement.
Vue détaillée à partir d'un autre angle de vue, par exemple depuis la face arrière
ou inférieure du produit.
3 842 558 545/2017-07, MIT : HQ 5/H, HQ 5/XH, Bosch Rexroth AG
Montage
17/60
