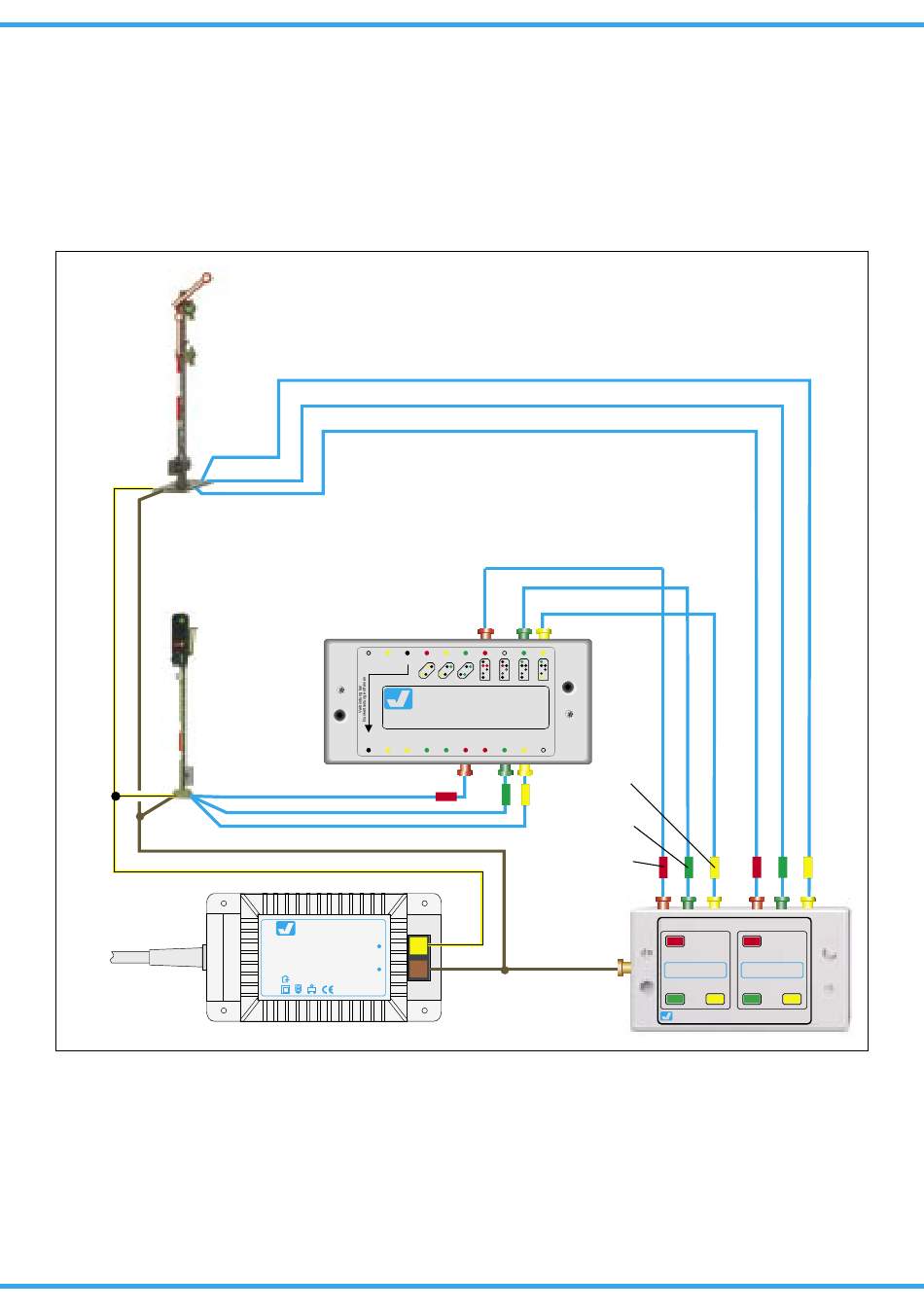

Op de schakelkast 5546 kunt u seinen met drie
standen aansluiten; Verbind sein en schakelkast
zoals aangeduid in figuur 1.
Per schakelgroep kunnen maximaal twee seinen
aangesloten worden (bvb. voorsein en hoofdsein).
Fig. 1
bvb. 4502
p. ex. 4502
geel
jaune
bvb. 4012
p. ex. 4012
bvb. 5210
p. ex. 5210
-
+
DT
Viessmann
Signalsteuerbaustein 5210
L+
ge1 ge2 gn1 gn2
Viessmann
5200
Lichttransformator
PrimŠr
SekundŠr
230 V ~
16 V ~
PrimŠr
230 V
50/60 Hz
SekundŠr
52 VA
max. 3,25 A
IP 40
ta 25C
Nur fŸr trockene RŠume
Gefertigt nach
VDE 0551
EN 60742
Vous pouvez brancher des signaux à trois aspects
sur le pupitre 5546. Effectuez la connexion com-
me indiqué en figure 1.
Par groupe de touches on peut connecter au max-
imum deux signaux (p.e. signal avancé et signal
principal).
3 x blauw
3 x bleu
3 x blauw
3 x bleu
rt1
rt2
gn
ge
ws
geel
jaune
groen
vert
rood
rouge
bruin
brun
16 V ~/=
Fig. 1
Tasten - Stellpult
Viessmann
5546
3
