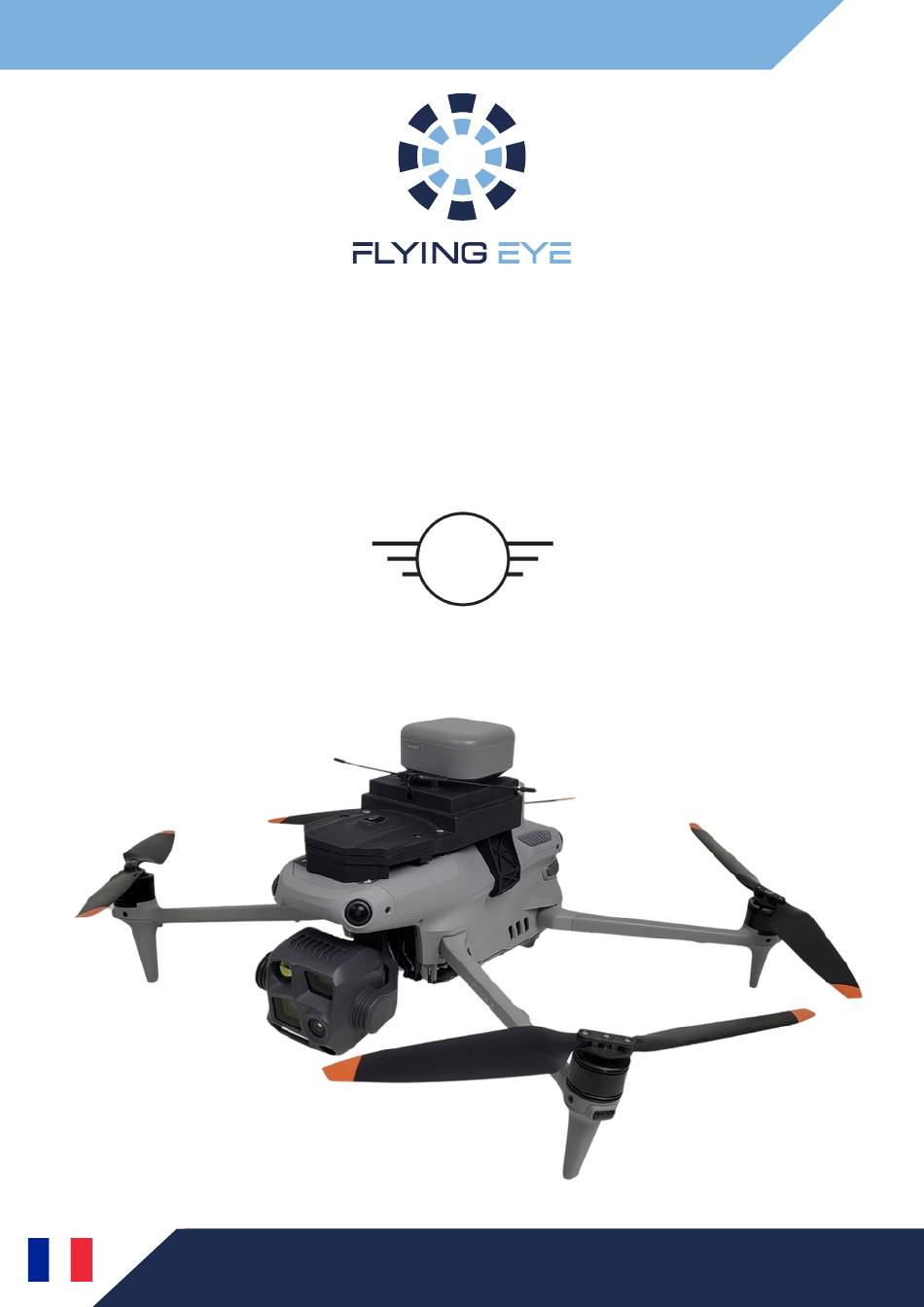

- Page 1 KIT FLYSAFE DJI Matrice 4 Series Coupe-circuit + Parachute + Geofencing en option (certification C5 EASA) Manuel d’utilisation Fabriqué en France www.flyingeye.fr Version 2.3 (29/04/2025)
- Page 2 Sommaire Qui sommes nous ? Avertissements et précautions Descriptif technique Matériel Installation Mode d’utilisation Radiocommande Flysafe Utilisation de la geofence Edition d’une geofence Test pré-vol Préparation des vols Conditions opérationnelles Dimension du Ground Risk Buffer Procédures d’urgence Entretien Remplacement du pod parachute...
- Page 3 Qui sommes-nous ? Flying Eye est votre partenaire spécialisé dans la technologie drone depuis 2009. Nous développons des systèmes coupe-circuit parachute depuis l’apparition de la réglementation drone en 2012. Avec son système pyrotechnique issu de la technologie de l’aviation, vous disposez du système le plus efficace et le plus léger du marché.
- Page 4 Avant toute manipulation du système Flysafe, lire attentivement ce manuel.
- Page 5 Avertissements et précautions Flying Eye se réserve le droit de suspendre la garantie à toute personne qui ne respecterait pas les consignes élémentaires de sécurité énoncées ci-après. Flying Eye décline toute responsabilité en cas de dommages ou blessures liés directement ou indirectement à l’utilisation des cartouches pyrotechniques ou du fait de l’utilisation de cartouches...
- Page 6 Avertissements et précautions Le bon état du système parachute est à vérifier avant chaque sortie. N’utilisez pas le dispositif s’il est endommagé ou si la procédure de test n’est pas concluante. Le cas échéant contactez votre revendeur. Le parachute n’altère en rien le fonctionnement du drone. Tout vol avec un drone implique l’existence d’un risque pour le matériel et les personnes à...
- Page 7 Descriptif technique Description Kit permettant le passage en classe C5 EASA par la DGAC Parachute à déclenchement Manuel et Automatique Le module coupe-circuit est interne au drone Compatible avec les DJI Matrice 4E et 4T Matrices de conformité : MoC2511 & MoC2512 Déclaration de conformité...
- Page 8 Les systèmes de secours par parachute avec détection automatique de chute peuvent faire la différence comparés aux reflexes humains. Le kit parachute Flying Eye peut être déployé automatiquement dans ces situations, assurant ainsi la sécurité de votre drone mais surtout de réduire l’impact au sol pour la sécurité...
- Page 9 Matériel Fourni Radiocommande Flysafe Porte vis radiocommande Pod parachute Module coupe-circuit Support Module Vis (4 têtes plates et 2 rondes) Led test Déclaration de conformité C5 Non fourni Drone Radiocommande Tournevis L’utilisation de la radiocommande avec ce système est plus facile avec un harnais...
- Page 10 Installation Se munir de la radiocommande Fixer la radiocommande Flysafe, la radiocommande du Flysafe sur la radiocommande drone ainsi que des vis du drone avec la porte vis Retirer le protège USB-C Insérer le support sur le drone...
- Page 11 Installation Le clipser dans les trous sur les côtés avec les languettes du support Positionner le module sur le Placer les vis à tête plate à support et le brancher à la l'avant et les vis à tête prise USB-C bombées à...
- Page 12 Installation Insérer le parachute dans son Venir le connecter jusqu’aux emplacement bout dans l’USB-C Fixer les vis sur les côtés afin Le système parachute est d'assurer un bon maintien du désormais installé parachute Attention lors de l'insertion du pod : insérer le parachute dans le mauvais sens peut endommager les connecteurs et altérer le fonctionnement du système.
- Page 13 Mode d’utilisation CHARGEMENT parachute charge automatiquement lorsque celui-ci installé sur le drone et que ce dernier est allumé. DÉMARRAGE Avant d’allumer le coupe circuit parachute, aligner le boîtier à l’horizontal : -Allumage : Le pod parachute du Matrice 4 s'allume automatiquement lorsque le drone s'allume à...
- Page 14 Mode d’utilisation ARRÊT Le pod parachute s’arrête automatiquement lors de l’arrêt du drone. PARACHUTE ÉJECTÉ La led rouge est toujours allumée et le buzzer retentit toutes les dix secondes (la puissance restante doit être supérieure à 20%). Eteindre le buzzer lorsque vous avez retrouvé le drone.
- Page 15 Mode d’utilisation Pod allumé Pod allumé Radiocommande éteinte Radiocommande allumée Déclenchement Déclenchement automatique automatique & uniquement manuel...
- Page 16 Le niveau de charge est indiqué sur simultanément. l’écran. MODE TRANSFERT USB Pour allumer la radiocommande Flysafe en mode transfert USB, la connecter à un ordinateur et la mettre en route tout en maintenant le bouton menu. Pour sortir du mode USB, redémarrer la...
- Page 17 Radiocommande Flysafe L’afficheur principal assure le retour télémétrique avec le récepteur et informe en continu de son état. Il se décompose en quatre parties distinctes : La force du lien radio avec le récepteur Le niveau de la batterie de la radiocommande L’état du système de coupure FTS à...
- Page 18 Radiocommande Flysafe Etat du FTS L’état du FTS, soit du système de coupure, est affichée sur la partie gauche de l’écran principale, les icônes suivantes peuvent être affichées et correspondent à un état particulier: Le système de coupure est pleinement opérationnel.
- Page 19 Radiocommande Flysafe (En option) Etat du GeoFence N.B. : Les fonctionnalités de geofence ne sont disponibles qu’en option. En son absence, l’icone du mode manuel sera toujours affichée L’état du geofencing est affiché sur la partie droite de l’écran principale, icônes...
- Page 20 Utilisation de la géofence (En option) Procédure de mise en route Pour garantir le bon fonctionnement du geofencing, il est impératif de respecter l’ordre suivant : la radiocommande doit être allumée en premier afin d’activer la fence. Ensuite, le drone peut être mis sous tension, ce qui permet soit de charger une nouvelle fence, soit de vérifier que celle stockée dans le récepteur correspond bien à...
- Page 21 Edition d’une geofence (En option) Accès utilisateurs Accéder à GeoFence Editor : https://geofence-editor.flyingeye.fr/ Se connecter avec les identifiants reçus au préalable Choisir un nouveau mot de passe et le modifier en cliquant sur “setting” : Prendre connaissance de l’interface et découvrir les différentes fonctionnalités...
- Page 22 Edition d’une geofence (En option) Création de votre zone de vol La procédure d’édition est la suivante : Rechercher la localisation de son opération avec le moteur de recherche. Dessiner la fence principale et la valider. Dessiner la warning Fence et la valider. Ajouter les No Fly Zone (NFZ) et les valider (étape optionnelle).
- Page 23 Edition d’une geofence (En option) Les critères d’invalidation d’une fence portent sur l’intégrité de chaque élément. Il ne peut y avoir qu’une seule fence associée à une seule warning fence. Par définition, chaque périmètre de fence dessiné doit correspondre à un polygone simple non croisé et fermé. De même, il ne peut y avoir que cinq NFZ associées à...
- Page 24 Allumer les deux radiocommande et le drone Mettre en route les moteurs du drone Actionner le système Flysafe par appui sur les 2 boutons rouges « FIRE » : Les quatre moteurs s’arrêtent et la led test s’allume Eteindre le drone et les deux radiocommandes Remettre le pod parachute (comme indiqué...
- Page 25 Contingency volume limit : En cas de franchissement de cette limite des procédures d’urgence doivent être déclenchées. C’est notamment le cas pour le FTS automatique Flying Eye Flysafe Ground Risk Buffer : Zone projetée au sol ou aucun tiers ne doit être présent en...
- Page 26 Conditions opérationnelles Hauteur minimale (pour une efficacité des parachutes optimale): 15 m Distance de transmission maximale : 2500 m (en terrain plat et dégagé sans interférence) Vitesse de vent maximale : 43km/h Temps d’ouverture du parachute : 1.5s Vitesse de chute sous parachute : 5 m/s Température de fonctionnement : - 10 à...
- Page 27 Dimension du Ground Risk Buffer Sous autorisation d’exploitation : Evaluation de la zone de crash en cas d’utilisation du kit Flysafe en mode manuel en considérant un temps de réaction de l’opérateur de 3s, une vitesse sol de 10m/s. Exemple avec les données suivantes : Vitesse verticale max Vz = 6m/s Temps de réaction Tr = 3s...
- Page 28 Si l’aéronef ne peut être maintenu dans les limites de vol prévues, le télépilote doit interrompre le vol par coupure des moteurs grâce à la radiocommande Flysafe. Lors d’une perte de liaison de la radiocommande Flysafe notifié par l’allumage du voyant correspondant, il faut immédiatement interrompre la mission et entamer une procédure RTH.
- Page 29 “fiche incident” (voir annexe 2) et la renvoie à Flying Eye. Maintenance des 1000 déclenchements (Test pré-vol compris) Après 1000 déclenchements du système Flysafe, il est nécessaire d’envoyer le drone dans nos locaux pour révision. Nettoyage Nettoyer le kit d’accessoire à...
- Page 30 Remplacement du pod parachute Les étapes pour changer le pod parachute : Commander un nouveau pod parachute (boîtier gris) Dévisser les 2 vis situées sous le pod (de chaque côté)
- Page 31 Remplacement du pod parachute Faire coulisser le pod vers l’arrière du drone Le support parachute sera alors libéré...
- Page 32 Remplacement du pod parachute Insérer le nouveau pod parachute en le faisant coulisser vers l’avant du drone et en vérifiant que le port USB-C soit également vers l’avant du drone Visser de nouveau les 2 vis situées sous le pod de chaque côté...
- Page 33 Flying Eye. Garantie Le kit Flysafe pour DJI Matrice 4 bénéficie d’une garantie de 12 mois selon les conditions d’achat. La garantie couvre les défauts de fabrication, mais ne s'applique pas en cas de dommages dus à une...
- Page 34 Outil de suivi (Annexe 1)
- Page 35 Fiche incident (Annexe 2)
- Page 36 Vous trouverez toutes les informations détaillées d’utilisation de l’aéronef dans le manuel disponible en téléchargement sur cette page : https://dl.djicdn.com/downloads/DJI_Matrice_4_Seri es/DJI_Matrice_4_Series_User_Manual-fr.pdf...
- Page 37 WWW.FLYINGEYE.FR INFO@FLYINGEYE.FR 09.72.62.78.50 400 AVENUE ROUMANILLE GREEN SIDE - BATIMENT 1B 06410 BIOT / SOPHIA ANTIPOLIS...
