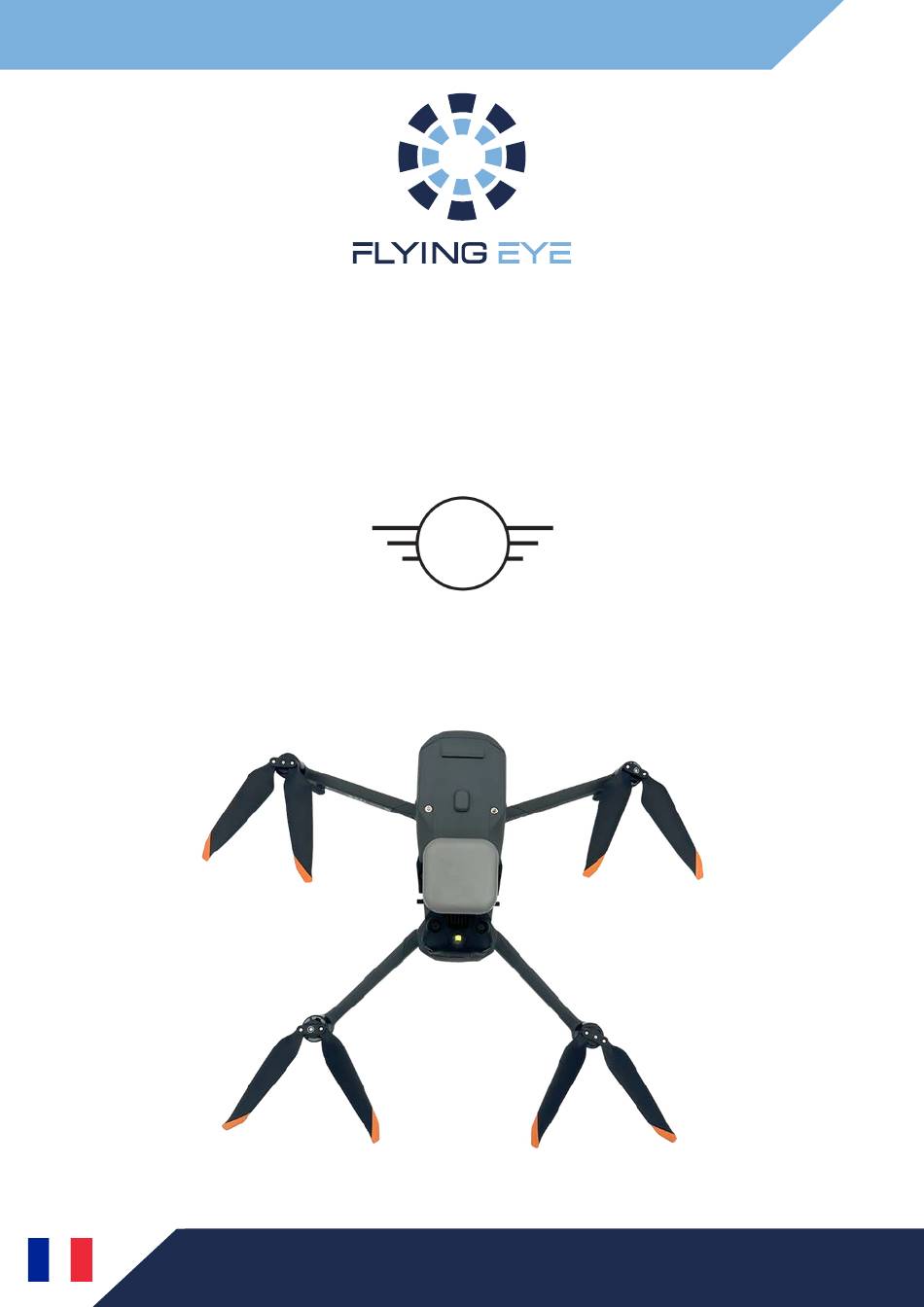

- Page 1 KIT FLYSAFE DJI Mavic 3 Pro / Enterprise series Coupe-circuit + Parachute (certification C5 EASA) Manuel d’utilisation Fabriqué en France www.flyingeye.fr Version 2.2 (03/04/2025)
- Page 2 Sommaire Qui sommes nous ? Avertissements et précautions Descriptif technique Matériel Installation Mode d’utilisation Radiocommande Flysafe Test Pré-Vol Préparation des vols Conditions opérationnelles Dimmension du ground risk buffer Procédures d’urgence Entretien Remplacement du Pod Assistance et Garantie Outil de suivi (Annexe 1)
- Page 3 Qui sommes-nous ? Flying Eye est votre partenaire spécialisé dans la technologie drone depuis 2009. Nous développons des systèmes coupe-circuit parachute depuis l’apparition de la réglementation drone en 2012. Avec son système pyrotechnique issu de la technologie de l’aviation, vous disposez du système le plus efficace et le plus léger du marché.
- Page 4 Avant toute manipulation du système Flysafe, lire attentivement ce manuel.
- Page 5 Avertissements et précautions Flying Eye se réserve le droit de suspendre la garantie à toute personne qui ne respecterait pas les consignes élémentaires de sécurité énoncées ci-après. Flying Eye décline toute responsabilité en cas de dommages ou blessures liés directement ou indirectement à l’utilisation des cartouches pyrotechniques ou du fait de l’utilisation de cartouches...
- Page 6 Avertissements et précautions Le bon état du système parachute est à vérifier avant chaque sortie. N’utilisez pas le dispositif s’il est endommagé ou si la procédure de test n’est pas concluante. Le cas échéant contactez votre revendeur. Le parachute n’altère en rien le fonctionnement du drone. Tout vol avec un drone implique l’existence d’un risque pour le matériel et les personnes à...
- Page 7 Descriptif technique Description Kit permettant le passage en classe C5 EASA par la DGAC Parachute à déclenchement Manuel et Automatique Le module coupe-circuit est interne au drone Compatible avec tous les DJI Mavic 3 (Pro, Standard, Combo, Ciné et Enterprise 3E, 3T et 3M) Matrices de conformité...
- Page 8 Les systèmes de secours par parachute avec détection automatique de chute peuvent faire la différence comparés aux reflexes humains. Le kit parachute Flying Eye peut être déployé automatiquement dans ces situations, assurant ainsi la sécurité de votre drone mais surtout de réduire l’impact au sol pour la sécurité...
- Page 9 Matériel Fourni Radiocommande Flysafe Porte vis (Radiocommande Flysafe) Module coupe-circuit + Pod parachute Chargeur (5V/1A) et câble USB-C Attestation de conformité Attestation de conception Non fourni Radiocommande Drone L’utilisation de la radiocommande avec ce système est plus facile avec un harnais...
- Page 10 Installation Visser la radiocommande Flysafe sous la radiocommande du Mavic 3 : Voici le résultat que vous devez obtenir : Vient ensuite la préparation et l’installation du parachute sur le drone.
- Page 11 Installation Avant de commencer l’installation, déplier les bras et retirer la protection nacelle du drone. Manipuler avec précautions 1.Insérer le parachute sur le drone 2.Pivoter le légèrement afin de « clipser » le support dans les orifices du drone. Ne pas hésiter à appuyer légèrement sur le support au niveaux des orifices jusqu’à...
- Page 12 (environ 40 minutes). DÉMARRAGE Avant d’allumer le kit Flysafe, aligner le boîtier à l’horizontal : Le port USB-C est tactile -Allumage : 1 pression courte puis 1 pression longue.
- Page 13 Guide d’utilisation ARRÊT Appuyer longuement sur le port tactile Type-C et attendre que la led s'éteigne complètement. PARACHUTE ÉJECTÉ La led rouge est toujours allumée et le buzzer retentit toutes les dix secondes (la puissance restante doit être supérieure à 20%). Eteigner le buzzer lorsque vous avez retrouvé...
- Page 14 Mode d’utilisation Pod allumé Pod éteint Pod allumé Radiocommande éteinte Radiocommande allumée Radiocommande allumée Déclenchement Déclenchement Déclenchement automatique manuel automatique & uniquement uniquement manuel...
- Page 15 Radiocommande Flysafe MISE EN ROUTE Pour allumer la télécommande parachute, presser un appui court puis un appui long sur le bouton power (noir). Le niveau de charge est indiqué sur l’écran. DÉCLENCHEMENT Le déclenchement du parachute s’effectue par appui sur les 2 boutons «FIRE»...
- Page 16 Allumer la radiocommande Flysafe Allumer le drone Mettre en route les moteurs du drone Actionner le système Flysafe par appui sur les 2 boutons rouges « FIRE » : Les quatre moteurs s’arrêtent et la led test s’allume Eteindre le drone...
- Page 17 Contingency volume limit : En cas de franchissement de cette limite des procédures d’urgence doivent être déclenchées. C’est notamment le cas pour le FTS automatique Flying Eye Flysafe Ground Risk Buffer : Zone projetée au sol ou aucun tiers ne doit être présent en...
- Page 18 Conditions opérationnelles Hauteur minimale (pour une efficacité des parachutes optimale): 15 m Distance de transmission maximale : 2000 m (en terrain plat et dégagé sans interférence) Vitesse de vent maximale : 43km/h Temps d’ouverture du parachute : 1.5s Vitesse de chute sous parachute : 4 m/s Température de fonctionnement : - 15 à...
- Page 19 Dimension du Ground Risk Buffer Sous autorisation d’exploitation : Evaluation de la zone de crash en cas d’utilisation du kit Flysafe en mode manuel en considérant un temps de réaction de l’opérateur de 3s, une vitesse sol de 10m/s. Exemple avec les données suivantes : Vitesse verticale max Vz = 6m/s Temps de réaction Tr= 3s...
- Page 20 Si l’aéronef ne peut être maintenu dans les limites de vol prévues, le télépilote doit interrompre le vol par coupure des moteurs grâce à la radiocommande Flysafe. Lors d’une perte de liaison de la radiocommande Flysafe notifié par l’allumage du voyant correspondant, il faut immédiatement interrompre la mission et entamer une procédure RTH.
- Page 21 “fiche incident” (voir annexe 2) et la renvoie à Flying Eye. Maintenance des 700 déclenchements (Test pré-vol compris) Après 700 déclenchements du système Flysafe, il est nécessaire d’envoyer le drone dans nos locaux pour révision. Nettoyage Nettoyer le kit d’accessoire à...
- Page 22 Remplacement du Pod Les étapes pour changer le pod parachute : Commander un nouveau pod parachute (boîtier gris) Dévisser les vis situées sous le pod Séparer les deux parties Visser (4 vis) le nouveau pod sur le support noir Installer à nouveau le système sur le drone...
- Page 23 Flying Eye. Garantie Le kit Flysafe pour DJI Mavic 3 bénéficie d’une garantie de 12 mois selon les conditions d’achat. La garantie couvre les défauts de fabrication, mais ne s'applique pas en cas de dommages dus à une...
- Page 24 Outil de suivi (Annexe 1)
- Page 25 Fiche incident (Annexe 2)
- Page 26 Vous trouverez toutes les informations détaillées d’utilisation de l’aéronef dans le manuel disponible en téléchargement sur cette page : https://dl.djicdn.com/downloads/DJI_Mavic_3/2.0/D JI_Mavic_3_User_Manual_v2.0_fr.pdf...
- Page 27 WWW.FLYINGEYE.FR INFO@FLYINGEYE.FR 09.72.62.78.50 400 AVENUE ROUMANILLE GREEN SIDE - BATIMENT 1B 06410 BIOT / SOPHIA ANTIPOLIS...
