Indicateur/Contrôleur programmable 920i
3.3.2 Capteurs de charge
Pour fixer le câble d'un capteur de charge ou d'une boîte de jonction sur une carte A/N installée, acheminez le câble via le
presse-étoupe et connectez le fil de blindage à la terre.
Déposez le connecteur J1 de la carte A/N. Le connecteur s'enfiche dans une barrette sur la carte A/N. Acheminez le câble du
capteur de charge ou de la boîte de jonction jusqu'au connecteur J1, comme indiqué dans le
En cas d'utilisation d'un câble de capteur de charge à 6 fils (avec fils de détection), retirez les cavaliers JP1 et JP2 avant de
réinstaller le connecteur J1. Pour une installation à 4 fils, laissez en place les cavaliers JP1 et JP2.
En cas d'utilisation de connexions de capteur de charge à 6 fils sur les cartes A/N bicanal, retirez les cavaliers JP3 et JP4 pour
les connexions à J2.
Une fois les connexions réalisées, réinstallez le connecteur de capteur de charge sur la carte A/N et utilisez deux colliers de
serrage plastique pour fixer le câble du capteur de charge à l'intérieur du boîtier.
16 Visitez notre site Web
SIG+
SIG–
SEN+
SEN–
EXC+
EXC–

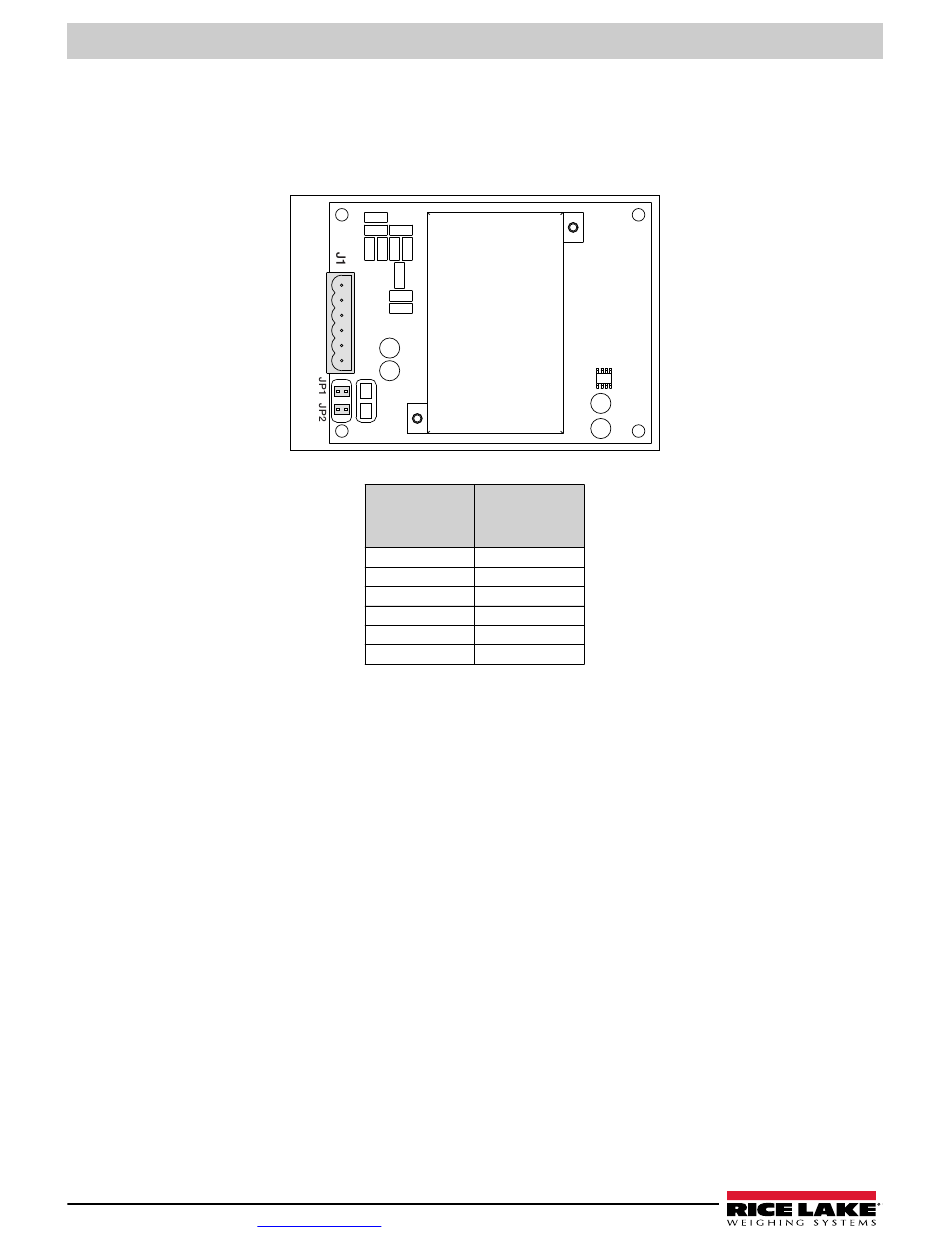

Figure 3-3. Carte A/N monocanal
Carte A/N
Broche de
connecteur
1
2
3
4
5
6
Tableau 3-2. Affectation des broches de carte A/N
www.RiceLake.com
Tableau
Fonction
+SIG
–SIG
+DÉTECT
–DÉTECT
+EXC
–EXC
3-2.
