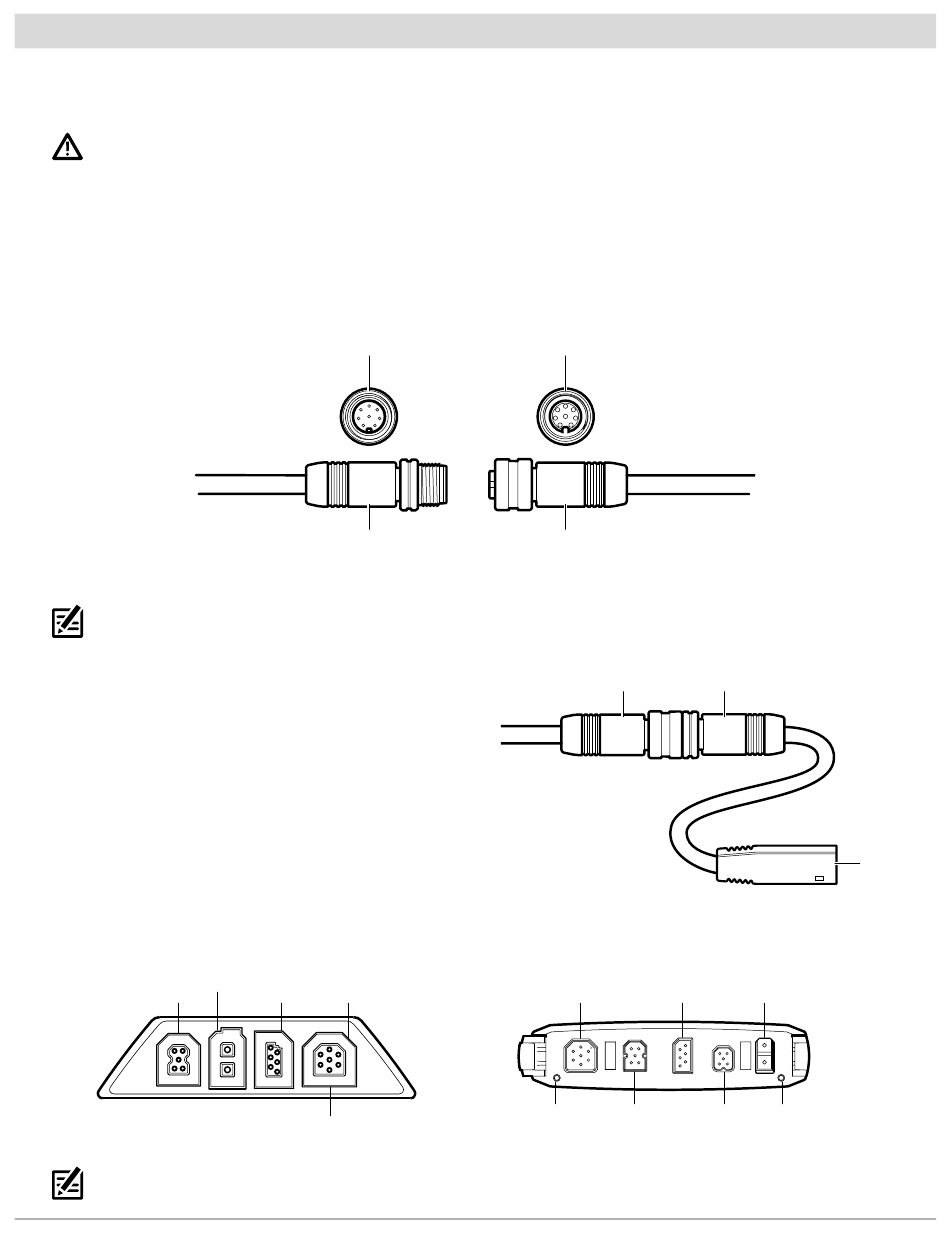

| Connecter le système de navigation GPS avancé au détecteur de poissons Humminbird
Suivez les instructions suivantes pour connecter le système de navigation GPS avancé au détecteur de poissons Humminbird
installé. Si vous achetez le commutateur Ethernet Humminbird, installez-le en utilisant les directives figurant dans le guide
d'installation inclus.
AVERTISSEMENT ! Avant de procéder à l'installation, la source d'alimentation doit avoir été mise hors tension.
1. Confirmez que toutes les sources d'alimentation sont éteintes.
2. Suivez les instructions du manuel du propriétaire du moteur de pêche à la traîne pour brancher et acheminer le connecteur
Ethernet GPS avancé à huit broches au câble Ethernet. L'emplacement exact et les instructions d'acheminement varieront
selon le modèle de moteur.
3. Branchez le câble adaptateur (AS EC QDE) et le câble d'extension au câble Ethernet sur le connecteur Ethernet GPS avancé
du moteur de pêche à la traîne. Sur les connecteurs ronds, serrez l'écrou à la main.
4. Acheminez le câble dans le détecteur de poissons Humminbird ou le commutateur Ethernet optionnel.
REMARQUE : Le câble doit être acheminé par un système de routage établi sur le bateau, dans une zone comportant un minimum
d'interférences. Inspectez l'itinéraire choisi pour vous assurer qu'il ne comporte aucun bord effilé, aucun obstacle ni obstruction qui
pourrait endommager les câbles.
5. Commutateur Ethernet : Branchez le connecteur du câble
Ethernet à un port Ethernet accessible. Serrez l'écrou à la
main de façon à ce que la connexion soit solide.
HELIX : Alignez la prise du câble Ethernet avec le connecteur
à huit broches du câble adaptateur HELIX fourni. Remarquez
les connecteurs clavetés. Serrez le collier du câble Ethernet
pour fixer la connexion.
Le câble adaptateur HELIX relie directement le câble Ethernet
à un détecteur de poissons HELIX. Repérez le connecteur
claveté du câble adaptateur HELIX à l'arrière du détecteur de
poissons. Branchez le câble adaptateur HELIX à l'arrière du
détecteur de poissons HELIX pour terminer la connexion.
Ports de la tête de commande HELIX 7
alimentation
Ethernet
Facultatif : Utilisez un câble en Y pour connecter le
transducteur et le capteur de vitesse Accessoire
REMARQUE : Les ports sont clavetés afin de prévenir une installation inversée; alors assurez-vous de ne pas forcer les connecteurs
dans les ports.
Connecteur à
huit broches
Connecteur Ethernet GPS avancé
du moteur de pêche à la traîne
COM
transducteur
(communications)
Prise
Câble
Ethernet
Câble Ethernet
Plateau de cablage HELIX 8, 9, 10, 12, 15
transducteur
(communications)
goupille Ethernet
9
Câble adaptateur HELIX
COM
alimentation
NMEA 2000 goupille
Se brancher
au détecteur
de poissons
HELIX
Installation
