AXIS A9910 I/O Relay Expansion Module
RS485 sur Rouge
courant
(RS485 OC)
Surintensités Rouge
relais
(Relais OC)
Pour plus de détails sur les indicateurs LED, voir .
Boutons
Bouton de commande
Le bouton de commande permet de réaliser les opérations suivantes :
• Réinitialisation du produit aux paramètres d'usine par défaut. Cf. .
Connecteurs

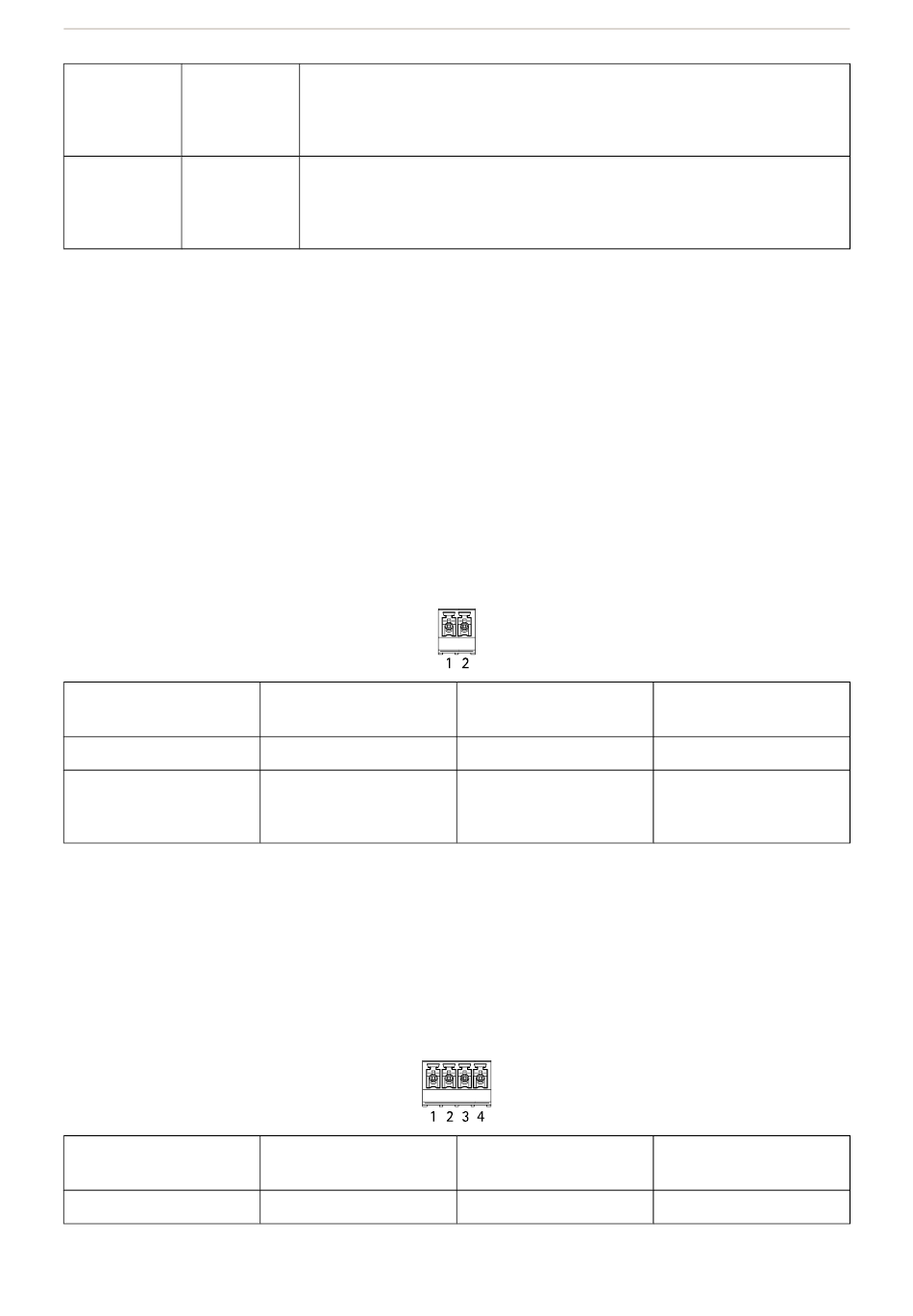

Connecteur d'alimentation
Bloc terminal à 2 broches pour l'entrée d'alimentation CC. Utilisez une source d'alimentation limitée (LPS)
conforme aux exigences de Très basse tension de sécurité (TBTS) dont la puissance de sortie nominale est limitée
à ≤100 W ou dont le courant de sortie nominal est limité à ≤5 A.
Fonction
Masse CC (GND)
Entrée CC
(12–24 V)
UL : puissance CC fournie par une alimentation électrique UL 603, selon l'application, avec des puissances
appropriées.
Connecteur relais
Quatre blocs terminaux à 4 broches pour les relais de forme C peuvent être utilisés, par exemple, pour
commander un verrou ou une interface d'une barrière. En cas d'utilisation avec une charge inductive, par
exemple un verrou, connectez une diode en parallèle à la charge pour assurer la protection contre les
transitoires de tension.
Fonction
Masse CC (GND)
Défaut de surintensité ou de sous tension sur un port RS485.
Défaut de surintensité ou de sous tension sur un port de relais.
Broche
1
2
Broche
1
Remarques
Cette broche ne peut être
utilisée que comme
entrée d'alimentation.
Remarques
8
Caractéristiques
techniques
0 V CC
12–24 V CC, max 90 W
Caractéristiques
techniques
0 V CC
