AXIS A9910 I/O Relay Expansion Module
Fonction
Masse CC (GND)
Sortie CC (+12 V)
A
B
Important
• Lorsque le connecteur est alimenté par le périphérique, la longueur de câble admissible peut atteindre
200 m (656 ft) si les exigences suivantes sont respectées : 1 paire torsadée avec blindage connecté à la
terre protégée, impédance de 120 ohms.
• Lorsque le connecteur n'est pas alimenté par le périphérique, la longueur de câble admissible pour
RS485 peut atteindre 1 000 m (3281 ft) si les exigences suivantes sont respectées : 1 paire torsadée
avec blindage connecté à la terre protégée, impédance de 120 ohm.
• Le connecteur RS485 permet de connecter jusqu'à 16 capteurs Modbus par AXIS A9910, l'ensemble des
unités prenant en charge 64 capteurs.

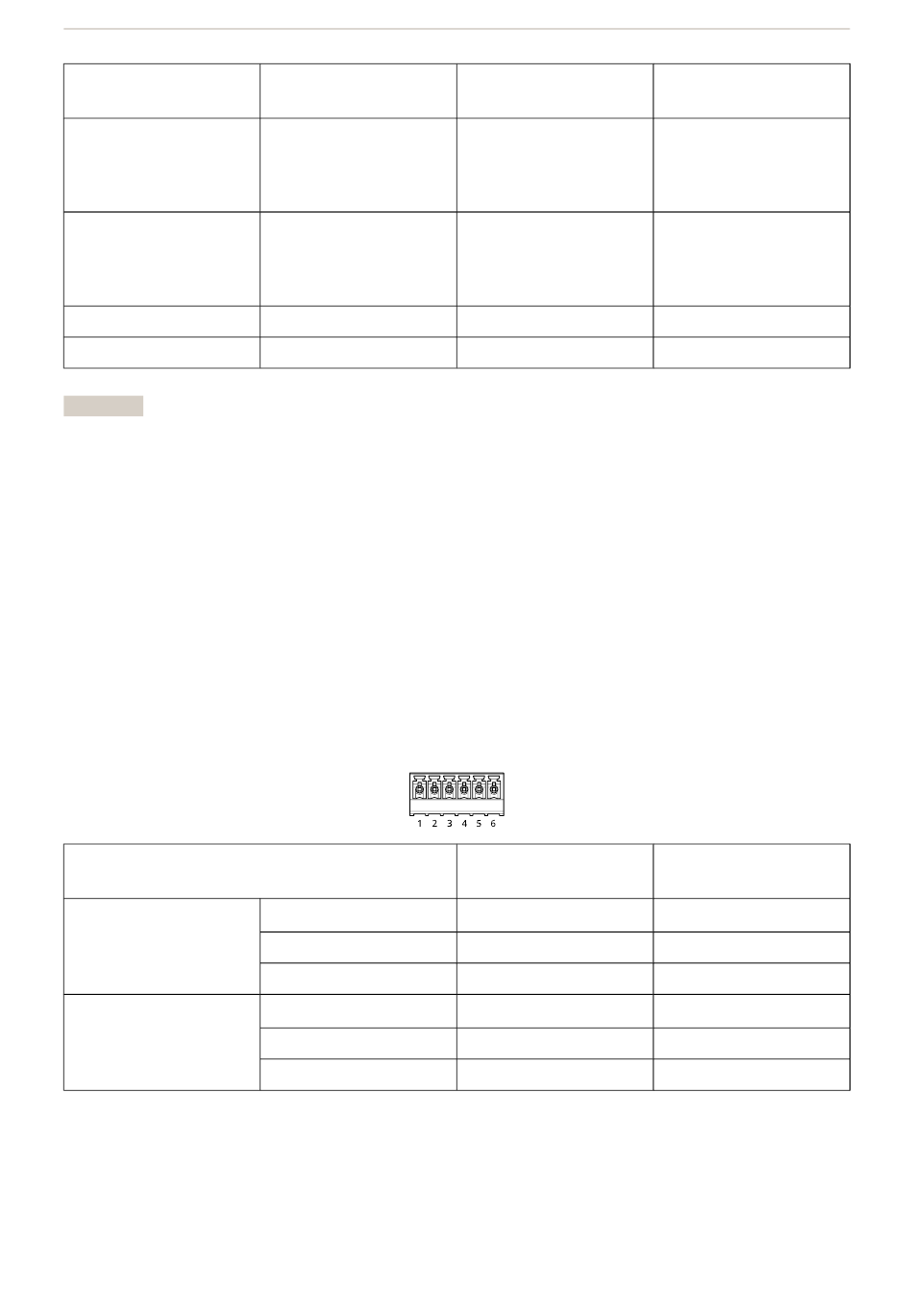

Connecteur d'extension
Bloc terminal à 6 broches utilisé pour la communication entre des unités d'extension supplémentaires ou une
unité principale.
• EXP IN : communication depuis l'unité d'extension principale ou déjà connectée.
• EXP OUT : permet de communiquer avec l'unité d'extension suivante.
Fonction
ENTRÉE EXT
SORTIE EXT
Connecteur du commutateur DIP
Bloc terminal à 6 broches
Broche
1
2
3
4
Masse CC (GND)
A
B
Masse CC (GND)
A
B
Remarque
Fournit l'alimentation
aux périphériques
auxiliaires (les capteurs
Modbus, par exemple).
Fournit l'alimentation
aux périphériques
auxiliaires (les capteurs
Modbus, par exemple).
Broche
1
2
3
4
5
6
10
Caractéristiques
techniques
0 V CC
12 V CC, max . 2 A (max.
combiné pour tous les
ports RS485)
Caractéristiques
techniques
0 V CC
0 V CC
