AXIS A9910 I/O Relay Expansion Module
Caractéristiques techniques

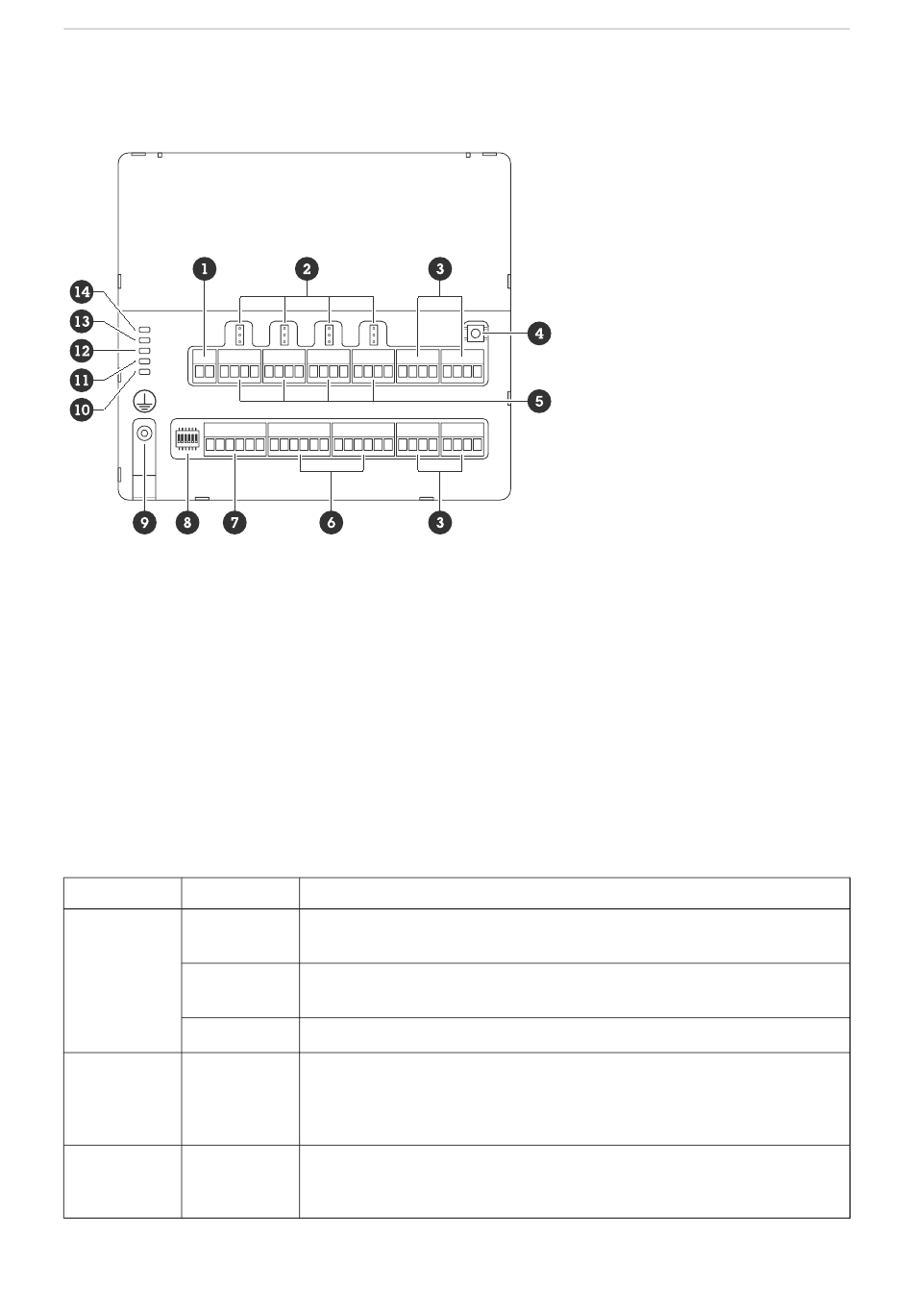

Gamme de produits
1 Connecteur d'alimentation
2 Cavalier de relais
3 Connecteur RS485
4 Bouton de commande
5 Connecteur relais
6 Connecteur auxiliaire
7 Connecteur d'extension
8 Commutateur DIP
9 Position de mise à la terre
10 LED d'état du relais
11 LED d'état RS485
12 LED d'état de l'alimentation
13 LED d'état d'extension
14 LED d'état
Voyants LED
Témoin Couleur
Vert
État
(STAT)
Vert
Rouge
Réseau Vert
d'extension
(EXP NET)
Alimentation Vert
(PWR)
Indication
Clignote (pendant 1 seconde, déconnecté pendant 1 seconde) lorsqu'il est
hors ligne.
Clignote (clignote 2 fois, s'éteint 2 secondes) si en ligne avec
communication cryptée.
Clignote en vert/rouge pendant la mise à niveau du logiciel du périphérique.
Clignote lors de la transmission des données.
Fonctionnement normal.
