3. Débranchez tous les câbles du contrôleur défectueux.
Garder une trace de l'endroit où les câbles ont été connectés.
4. Retirez le contrôleur défectueux :

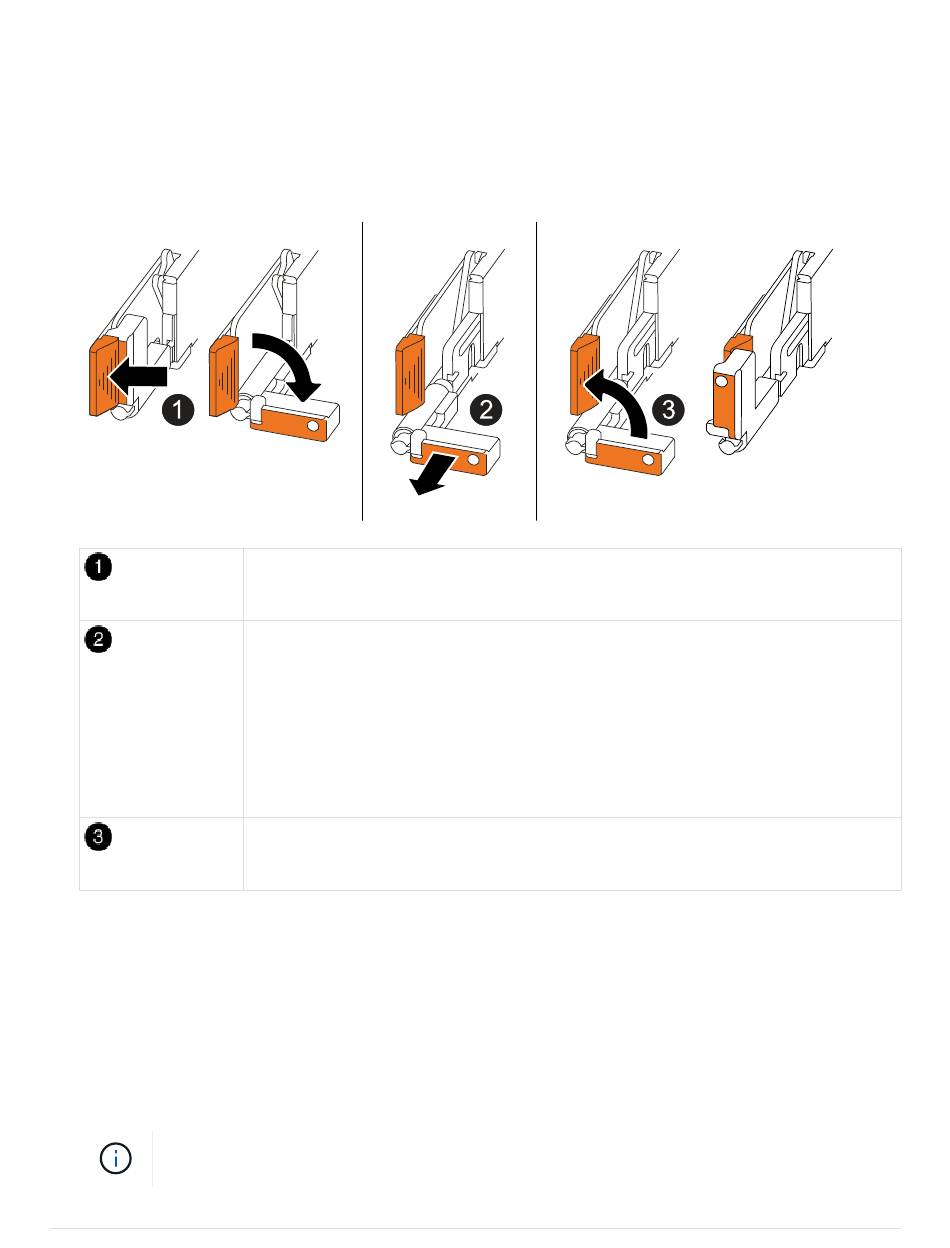

L'illustration suivante indique le fonctionnement des poignées du contrôleur (du côté gauche du contrôleur)
lors du retrait d'un contrôleur :
5. Répétez ces étapes pour l'autre contrôleur du châssis.
Étape 2 : retirez les modules de cache du châssis défectueux
Vous devez retirer les modules de cache et les caches de lecteur du châssis défectueux afin de pouvoir les
installer ultérieurement dans le châssis de remplacement.
1. Retirez délicatement le cadre de l'avant du système de stockage.
2. Retirez les modules de cache et les caches de lecteur :
Assurez-vous de savoir de quelle baie de lecteur chaque module de cache a été retiré car il
doit être installé dans les mêmes baies de lecteur dans le châssis de remplacement.
Aux deux extrémités du contrôleur, poussez les languettes de verrouillage verticales
vers l'extérieur pour libérer les poignées.
• Tirez les poignées vers vous pour déloger le contrôleur du fond de panier
central.
Lorsque vous tirez, les poignées sortent du contrôleur et vous ressentez une
certaine résistance, continuez à tirer.
• Faites glisser le contrôleur hors du châssis tout en soutenant le bas du
contrôleur, puis placez-le sur une surface plane et stable.
Si nécessaire, faites pivoter les poignées vers le haut (à côté des languettes) pour
les écarter.
25
