Relais 16A 240V~ (AC1)
15 - 16
Relais 16A 240V~ (AC1)
17 - 18
Section analogique entrées
PIN
TYPE DE
TERMINAL
SONDE
29 – 30
NTC 10K
31 – 32
NTC 10K
33 – 34
NTC 10K
35 – 36
NTC 10K
Section TeleNET
PIN
TERMINAL
39
Ligne A ou terminal 3 de 2TWRS485
40
Ligne B ou terminal 4 de 2TWRS485

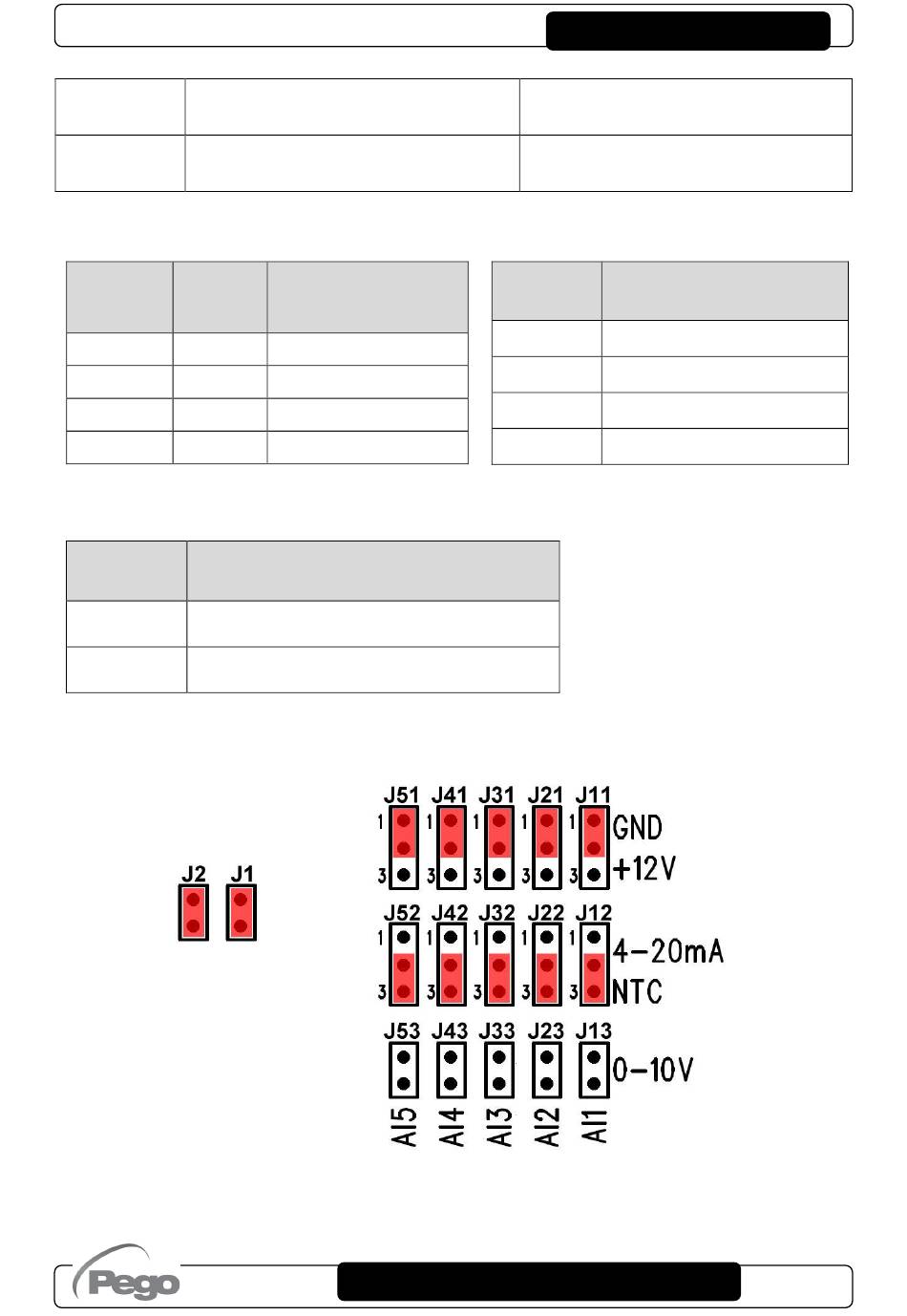

Configuration de ponts internes 100N MASTER 3
Rev. 01-23
3A 240V~ (AC3)
3A 240V~ (AC3)
DESCRIPTION
Sonde ambiante 1
Sonde ambiante 2
Sonde évaporateur 1
Sonde évaporateur 2
DESCRIPTION
MANUEL D'UTILISATION ET DE MAINTENANCE
PLUS100 2PLT
Lumière chambre froide
DO sortie digital configurable
Section digital entrées
PIN
DESCRIPTION
TERMINAL
59 – 47
Digital entrées DI1
59 – 48
Digital entrées DI2
59 – 49
Digital entrées DI3
59 – 50
Digital entrées DI4
Page 27
