PLUS100 2PLT
Section alimentation
PIN
TERMINAL
N – L Alimentation connecté aux bornes 1 – 2
1 – 2
115÷230Vac ±10% 50/60Hz
Brancher la terre à la borne GND 45 (terre fonctionnelle). Ce branchement
contribue à la limitation des effets des perturbations électromagnétiques sur le
45
système de contrôle. Le branchement de la terre doit être effectué de manière
conforme aux normes applicables
Section sorties
PIN
CARACTERISTIQUES DE SORTIE
TERMINAL
(contacts dépourvus de tension)
Relais 30A 240V~ (AC1)
3 – 4
Relais 16A 240V~ (AC1)
5 – 6
Relais 16A 240V~ (AC1)
7 – 8
Relais 16A 240V~ (AC1)
9 – 10
Relais 16A 240V~ (AC1)
11 – 12
Relais 16A 240V~ (AC1)
13 – 14
Page 26
MANUEL D'UTILISATION ET DE MAINTENANCE

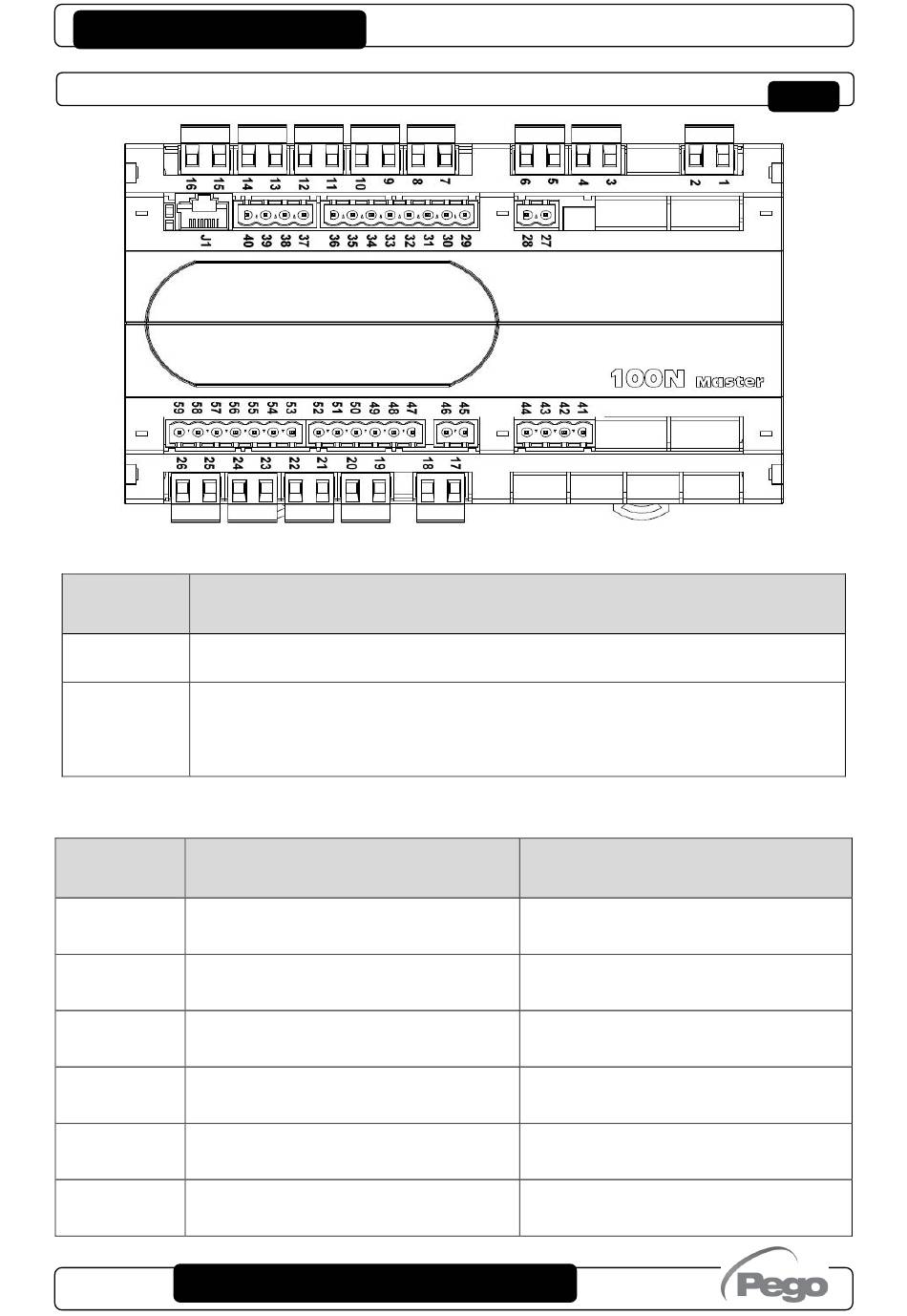

SCHÉMA DE CONNEXION 100N MASTER3
10A 240V~ (AC3) (2HP)
3A 240V~ (AC3)
3A 240V~ (AC3)
3A 240V~ (AC3)
3A 240V~ (AC3)
3A 240V~ (AC3)
DESCRIPTION
Absorption : 20 VA max.
DESCRIPTION
Compresseur installation 1
Compresseur installation 2
Ventilateurs installation 1
Ventilateurs installation 2
Dégivrage installation 1
Dégivrage installation 2
Rev. 01-23
Annexes
A.2
