4 | Aménagement du silo
4.5.2 Montage des raccords de remplissage

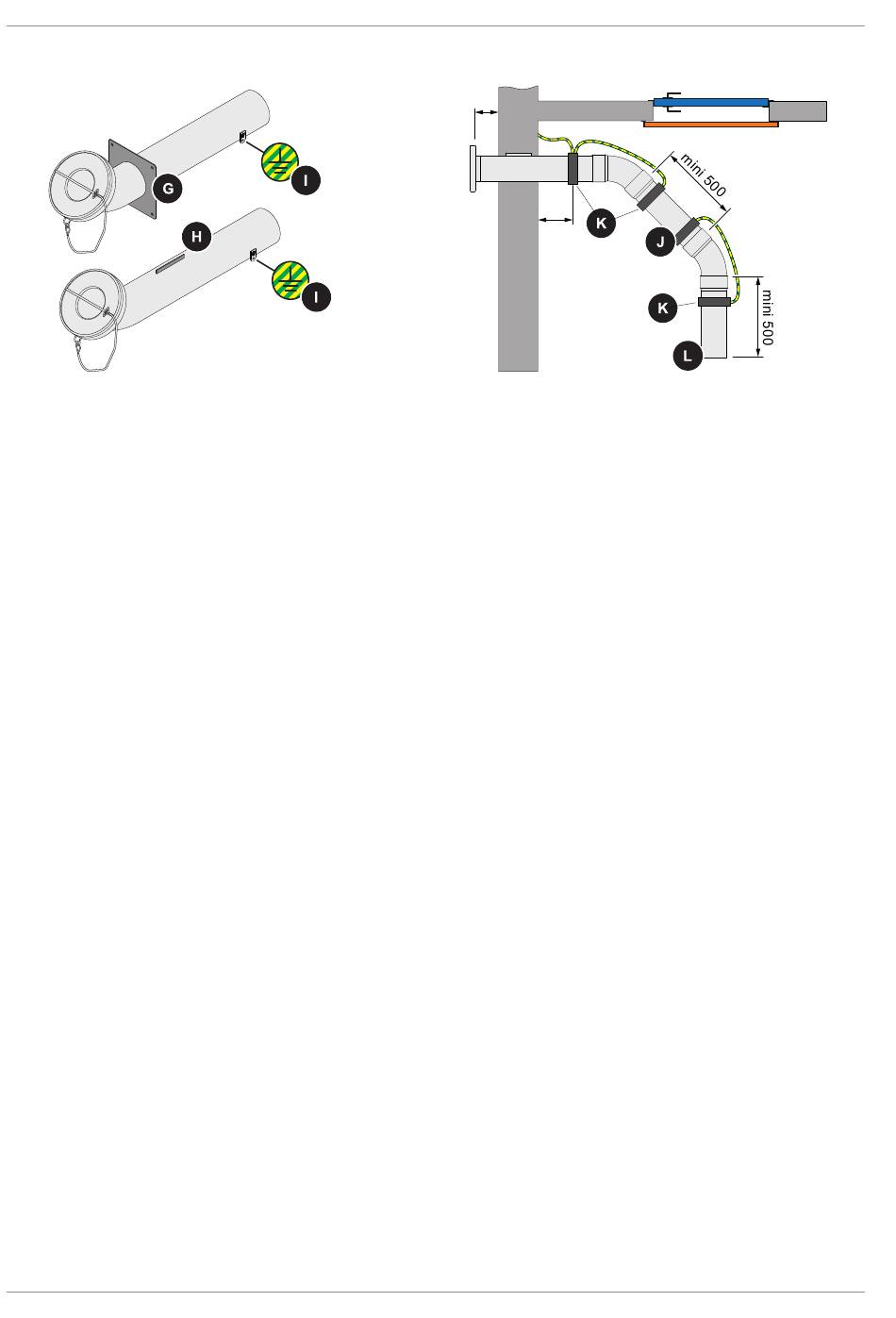

Fig. 3
16 M1890824_fr | Instructions de montage et mode d'emploi Système d'aspiration des granulés RS4 / RS8
Raccords de remplissage avec bride (G)
▪ Fixer la bride du raccord de remplissage au mur extérieur avec un matériel de
montage adapté
▪ Combler l'interstice entre le raccord de remplissage et le mur (p. ex. avec du mortier)
– Les raccords de remplissage fixés par mousse de montage peuvent se desserrer
lors du raccordement du flexible de remplissage
Raccords de remplissage avec protection anti-torsion (H)
▪ Sceller ou encastrer dans le béton le raccord de remplissage à une distance d'env.
100 mm du mur extérieur (fig. 4), en positionnant la protection anti-torsion dans le mur
extérieur
– Les raccords de remplissage fixés par mousse de montage peuvent se desserrer
lors du raccordement du flexible de remplissage
Mise à la terre (I)
▪ Raccorder les raccords de remplissage et les rallonges de tube par un câble de mise
à la terre de 4 mm² à la mise à la terre de l'installation du bâtiment
– IMPORTANT : Pour rallonger les raccords de remplissage, n'utiliser que des
tubes métalliques afin d'assurer la déviation des décharges électrostatiques. Tous
les composants doivent alors être mis à la terre.
Rallonge et fixation des raccords de remplissage (fig. 4)
▪ En cas de rallonge des raccords de remplissage, une section de tube droite (J) doit
suivre sur au moins 500 mm un coude à 45°. Fixer les sections de tubes avec des
colliers de serrage adéquats (K) pour éviter que les liaisons se détachent sous l'effet
de la pression d'injection des granulés.
– IMPORTANT : Ne pas utiliser de coudes à 90°
▪ Ne pas raccorder la conduite de remplissage à un coude. Une section de tube
droite (L) d'une longueur d'au moins 500 mm est nécessaire pour guider les granulés
dans la direction souhaitée.
100 environ
maxi
500
Fig. 4
