4.5 Raccords de remplissage

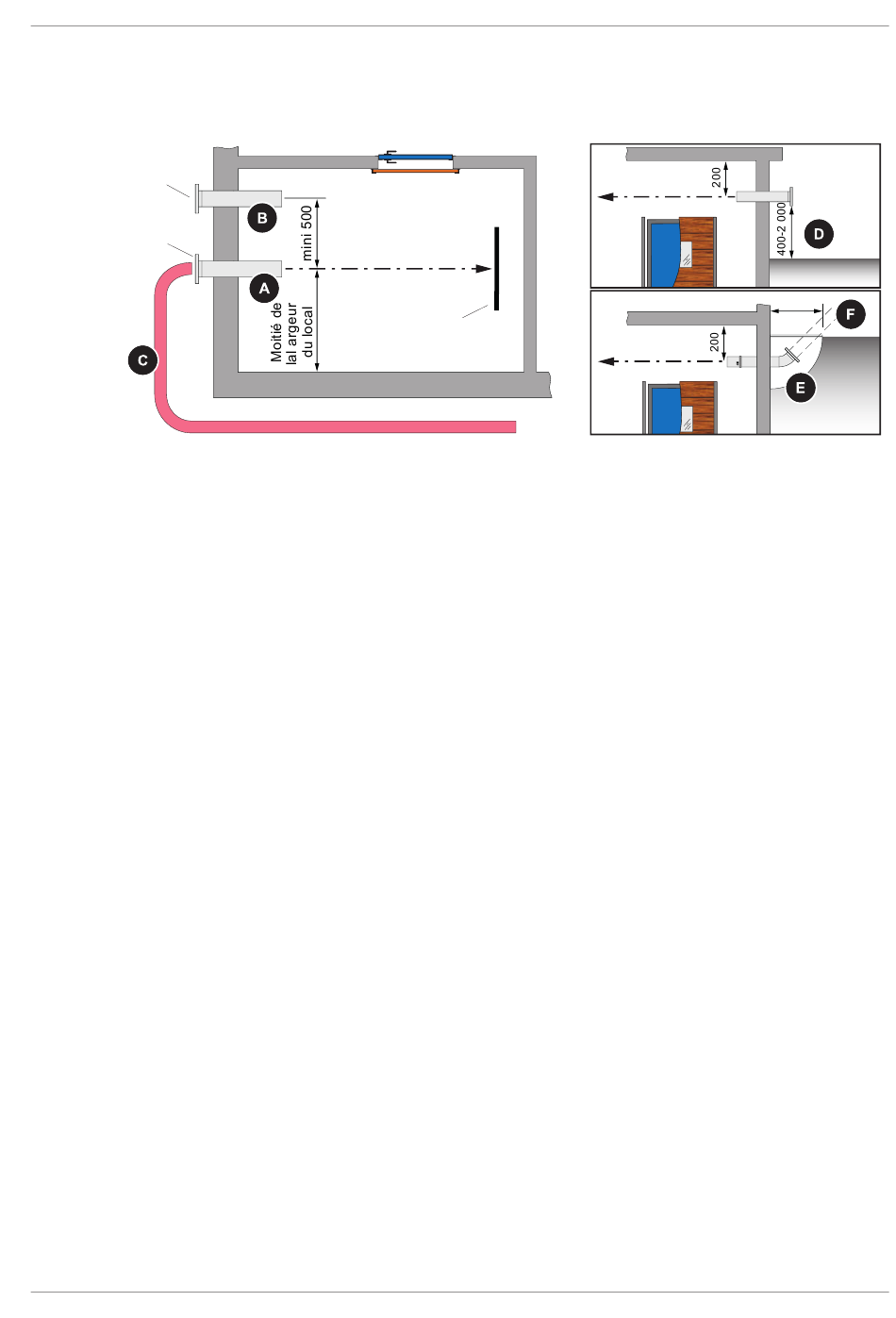

4.5.1 Positionnement dans le silo
Embout d'aspiration
Embout de remplissage
Fig. 1
M1890824_fr | Instructions de montage et mode d'emploi Système d'aspiration des granulés RS4 / RS8
Sens de soufflage
Revêtement antichoc
maxi 30 m
▪ Positionner l'embout de remplissage (A) au milieu du silo, la trajectoire des granulés
s'effectue en direction du revêtement antichoc.
▪ Monter l'embout d'aspiration (B) de façon excentrée à une distance de 500 mm au
moins de l'embout de remplissage.
▪ La conduite de remplissage du camion de livraison des granulés (C) atteint une
longueur maximale de 30 m. C'est pourquoi il faut veiller à ce que le camion de
livraison puisse s'approcher le plus possible des raccords de remplissage.
▪ Monter les deux raccords de remplissage en dehors du silo, à une distance d'au
moins 200 mm du plafond du silo et à une hauteur comprise entre 400 et 2 000 mm
du sol.
▪ Les raccords de remplissage peuvent être montés en modèle droit sur le mur du
bâtiment (D) ainsi qu'en modèle coudé dans un soupirail (E). Dans le dernier cas, il
faut veiller à ce que le raccord de la conduite d'injection dépasse du soupirail en une
rallonge droite (F).
▪ Si les raccords de remplissage sont montés avec l'ouverture à l'extérieur, utiliser des
couvercles ventilés (compris dans la fourniture),
IMPORTANT : Protéger les raccords de remplissage à couvercles ventilés de la pluie,
pour empêcher une pénétration d'humidité dans le silo à granulés. Ceci ne doit pas
restreindre l'aération.
ASTUCE : marquer les raccords de remplissage de façon distinctive pour éviter de
permuter les raccordements.
Sens de
soufflage
Sens de
soufflage
Fig. 2
Ü "Aération"
[} 17].
Aménagement du silo | 4
mini 600
