Manuel du Mindray BeneHeart D3
Sommaire

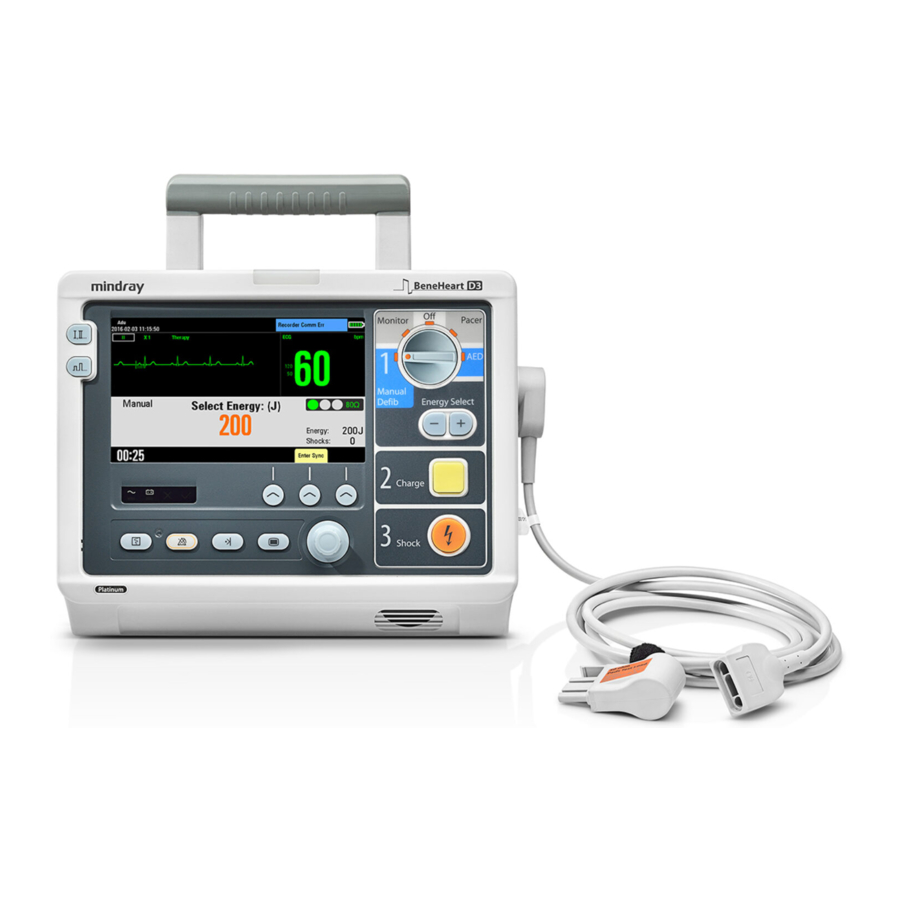

Aperçu de l'appareil
Effectuez les étapes ci-dessous ;
| Étape 1 | Notez la position de la batterie |
| Étape 2 | Branchez l'appareil à l'alimentation secteur |
| Étape 3 | Insérez tous les câbles dans l'appareil |
| Étape 4 | Localisez la fenêtre d'affichage de l'état de préparation - identifiez les icônes |
| Étape 5 | Sélectionnez 'S TACH' (TSV) sur le simulateur - Mettez le D3 en mode de surveillance |
| Étape 6 | Visualisez la Dérivation III |
| Étape 7 | Notez l'emplacement de la lampe d'alarme / le changement de couleur |
| Étape 8 | Mettez toutes les alarmes en pause pendant 2 minutes |
| Étape 9 | Modifiez le gain ECG |
| Étape 10 | Localisez le bouton NIBP (selon la configuration) |
| Étape 11 | Marquez l'amiodarone dans le journal des événements |
| Étape 12 | Accédez au menu principal puis retournez à l'écran d'accueil |
| Étape 13 | Faites pivoter le cadran de navigation et sélectionnez SP02 - retournez au menu principal |
| Étape 14 | Identifiez les trois touches programmables |
| Étape 15 | Localisez le bouton d'impression / enregistreur |
| Étape 16 | Changez le papier |
| Étape 17 | Éteignez l'appareil |
Procédure de test
Effectuez les étapes ci-dessous ;
| Étape 1 | Connectez-vous à l'alimentation secteur |
| Étape 2 | Vérifiez le voyant CA dans la fenêtre d'affichage |
| Étape 3 | Vérifiez l'intégrité des câbles de l'appareil |
| Étape 4 | Assurez-vous que l'appareil est propre |
| Étape 5 | Sachez qui contacter en cas de problème |
| Étape 6 | Connectez le câble de choc à la fiche de test |
| Étape 7 | Tournez le sélecteur de mode sur surveillance |
| Étape 8 | Appuyez sur le bouton du menu principal |
| Étape 9 | Sélectionnez le test utilisateur |
| Étape 10 | Mettre fin à la surveillance du patient - sélectionnez oui |
| Étape 11 | Sélectionnez 'Routine Test' (Test de routine) et 'Energy Delivery Test' (Test de délivrance d'énergie) |
| Étape 12 | Sélectionnez Démarrer |
| Étape 13 | Confirmez qu'aucun patient n'est connecté |
| Étape 14 | Suivez les invites vocales et visuelles du défibrillateur D3 |
| Étape 15 | Répétez le processus sur batterie |
| Étape 16 | Si vous utilisez des palettes, sélectionnez OK (OK) pour continuer le test. Si vous n'utilisez pas de palettes, sélectionnez Annuler (Annuler) |
| Étape 17 | Appuyez sur Retour (Retour) pour terminer le test ou sur Enregistrer (Enregistrer) pour imprimer les résultats |
| Étape 18 | Le test a-t-il réussi ou échoué ? |
| Étape 19 | Éteignez l'appareil |
| Test réussi |  | |
| Test échoué |  | Répétez le test puis contactez le service d'ingénierie médicale |
Procédure DAE
RÉGLEZ LE SIMULATEUR SUR 'VF' (FV) (BOUTON EN HAUT À GAUCHE)
Effectuez les étapes ci-dessous ;
Préparez la défibrillation en
- Retirant les vêtements du patient
- Positionnant les électrodes comme indiqué sur l'emballage des électrodes
- Assurant un bon contact avec les électrodes - poitrine sèche, rasez/tondez les poils de la poitrine
- Connectant les électrodes au câble de choc du patient
| Étape 1 | Tournez le sélecteur de mode sur DAE |
| Étape 2 | Suivez les invites vocales et visuelles du DAE |
| Étape 3 | Lorsque vous y êtes invité, appuyez sur le bouton de choc |
| Étape 4 | Réduisez le volume pour faire taire le métronome |
| Étape 5 | Examinez toutes les instructions à l'écran |
| Étape 6 | Réglez RSN sur le simulateur et répétez l'étape 2 |
| Étape 7 | Changez la catégorie de patient en pédiatrie |
| Étape 8 | Éteignez l'appareil |
NB : Le D3 se désarmera automatiquement après 30 secondes
Procédure de défibrillation manuelle
RÉGLEZ LE SIMULATEUR SUR 'VF' (FV) (BOUTON EN HAUT À GAUCHE)
Effectuez les étapes ci-dessous ;
Préparez la défibrillation en
- Retirant les vêtements du patient
- Positionnant les électrodes comme indiqué sur l'emballage des électrodes
- Assurant un bon contact avec les électrodes - poitrine sèche, rasez/tondez les poils de la poitrine
- Connectant les électrodes au câble de choc du patient
| Étape 1 | Tournez le sélecteur de mode sur défibrillation manuelle |
| Étape 2 | Examinez les informations et les paramètres à l'écran |
| Étape 3 | Chargez et administrez un choc à 200J |
| Étape 4 | Augmentez l'énergie à 300J |
| Étape 5 | Chargez et désarmez le défibrillateur |
| Étape 6 | Identifiez le calculateur d'impédance |
| Étape 7 | Déconnectez et reconnectez le connecteur C02 réutilisable |
| Étape 8 | Connectez et déconnectez la ligne de filtration C02 |
| Étape 9 | Marquez l'amiodarone dans le journal des événements |
| Étape 10 | Changez la catégorie de patient en néonatale puis de nouveau en adulte |
| Étape 11 | Accédez au menu récapitulatif des événements |
| Étape 12 | Accédez au menu archives |
| Étape 13 | Éteignez l'appareil |
NB : Augmentez manuellement l'énergie de défibrillation de 200 - 300 - 360 joules pendant un arrêt cardiaque.
Procédure de cardioversion
RÉGLEZ LE SIMULATEUR SUR 'VT-HI' (TV-HA) (DEUXIÈME BOUTON, RANGÉE DU HAUT)
Effectuez les étapes ci-dessous ;
Préparez la défibrillation en
- Retirant les vêtements du patient
- Positionnant les électrodes comme indiqué sur l'emballage des électrodes
- Assurant un bon contact avec les électrodes - poitrine sèche, rasez/tondez les poils de la poitrine
- Connectant les électrodes au câble de choc du patient
| Étape 1 | Tournez le sélecteur de mode sur défibrillation manuelle |
| Étape 2 | Sélectionnez le niveau d'énergie approprié - pour la formation, commencez avec 100J |
| Étape 3 | Appuyez sur 'Enter Sync' (Entrée Sync) et confirmez l'action |
| Étape 4 | Notez les marqueurs d'onde R blancs |
| Étape 5 | Chargez le défibrillateur |
| Étape 6 | Appuyez et MAINTENEZ le bouton de choc clignotant |
| Étape 7 | Répétez les étapes 2 à 5, à 200 joules |
| Étape 8 | Appuyez sur la touche programmable 'Disarm' (Désarmer) |
| Étape 9 | Éteignez l'appareil |
Procédure de stimulation
RÉGLEZ LE SIMULATEUR SUR 'S BRDY' (BS) (DEUXIÈME RANGÉE)
Effectuez les étapes ci-dessous ;
Préparez la défibrillation en
- Retirant les vêtements du patient
- Positionnant les électrodes comme indiqué sur l'emballage des électrodes
- Assurant un bon contact avec les électrodes - poitrine sèche, rasez/tondez les poils de la poitrine
- Connectant les électrodes au câble de choc du patient
- Connectant le câble à 3 dérivations à l'appareil et au patient
| Étape 1 | Tournez le sélecteur de mode sur mode stimulateur |
| Étape 2 | Assurez-vous que les marqueurs d'onde R blancs apparaissent au-dessus de chaque onde R |
| Étape 2a | Si les marqueurs d'onde R ne sont pas visibles, changez la dérivation |
| Étape 3 | Changez la fréquence du stimulateur à 80 ppm |
| Étape 4 | Changez la puissance du stimulateur à 80 mA |
| Étape 5 | Notez les pointes de stimulation à l'écran à mesure que l'énergie augmente |
| Étape 6 | Notez le complexe QRS élargi lorsque la capture est obtenue |
| Étape 7 | Notez l'augmentation de la fréquence cardiaque à celle du stimulateur |
| Étape 8 | Appuyez et maintenez la touche 4:1 pour examiner le rythme propre du patient |
| Étape 9 | Éteignez l'appareil |
NB : La capture électrique n'est obtenue que lorsqu'une pointe de stimulation est suivie d'un QRS élargi. L'énergie en mA requise pour la stimulation est différente pour chaque patient - les fréquences de stimulation et la puissance spécifiées dans ce document sont à des fins de formation et basées sur des simulateurs.
Procédure de surveillance
Effectuez les étapes ci-dessous ;
Préparez la surveillance en connectant tous les câbles pertinents à l'appareil et au patient.
Placez le capteur SP02 sur l'index gauche de votre main non dominante.
| Étape 1 | Tournez le sélecteur de mode sur surveillance |
| Étape 3 | Sélectionnez la catégorie de patient néonatale |
| Étape 4 | Sélectionnez le menu de configuration SP02 en sélectionnant SP02 |
| Étape 5 | Ajustez la sensibilité à faible |
| Étape 6 | Sélectionnez les alarmes des paramètres - ajustez le seuil d'alarme SpO2 à 90 |
| Étape 7 | Retournez au menu principal |
| Étape 8 | Notez comment enregistrer une PNI |
| Étape 9 | Examinez le menu de configuration PNI et les options disponibles |
| Étape 10 | Gelez les informations à l'écran |
| Étape 11 | Examinez les données de tendance disponibles |
| Étape 12 | Notez l'emplacement de la lampe d'alarme |
| Étape 13 | Notez le bouton de réinitialisation de l'alarme |
| Étape 14 | Éteignez l'appareil |
Ceci est la fin de la formation d'animation. VEUILLEZ VOUS ASSURER D'AVOIR SIGNÉ LE REGISTRE.
