Manuel du Valeton GP-100

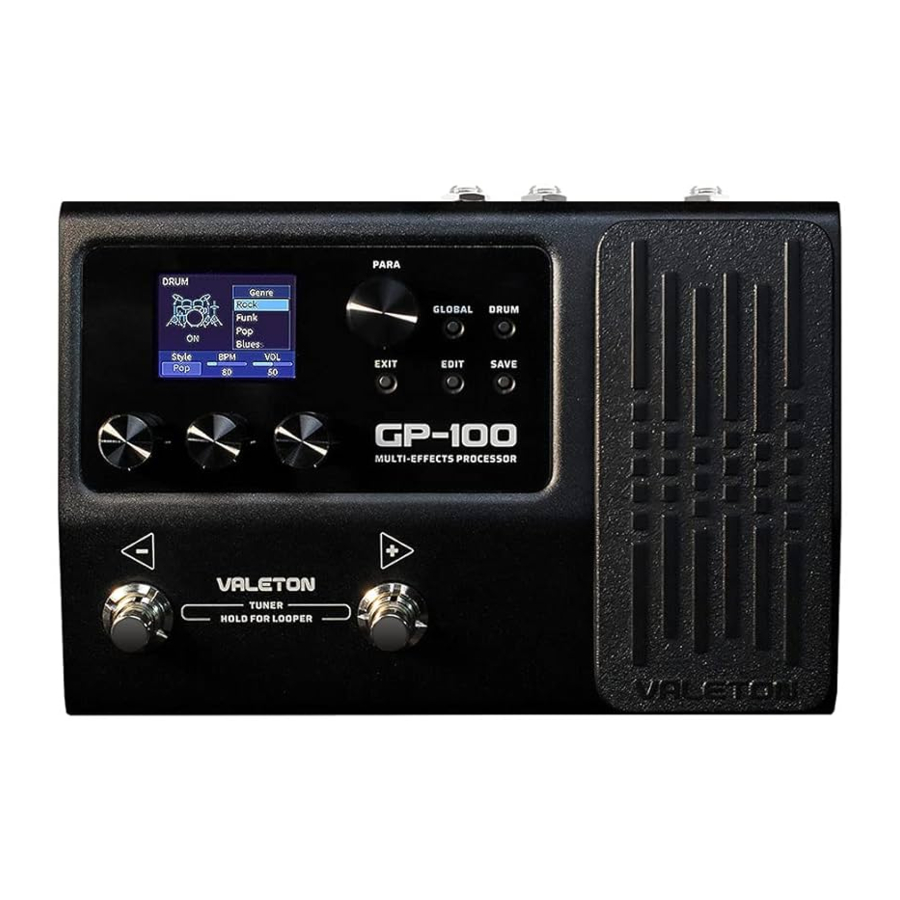

Introduction au panneau
- Écran LCD
Cet écran affiche les numéros de patch, le nom du patch et d'autres informations de fonctionnement du GP-100. - Bouton PARA (avec bouton Entrée)
En tournant ou en appuyant sur ce bouton, vous pouvez changer de menu et ajuster les paramètres. - Bouton GLOBAL
Appuyez sur ce bouton pour entrer dans le menu Réglages globaux, où vous pouvez modifier les paramètres globaux du GP-100. - Bouton DRUM
Appuyez sur ce bouton pour jouer la batterie. Maintenez ce bouton enfoncé pour entrer dans le menu d'édition de la boîte à rythmes, où vous pouvez modifier les paramètres de la batterie (style, rythme et volume). Dans le menu d'édition de la boîte à rythmes, appuyez sur le bouton DRUM ou le bouton PARA pour activer/désactiver la boîte à rythmes. - Bouton EDIT
Dans n'importe quel menu, appuyez sur ce bouton pour entrer dans le menu des paramètres d'édition. - Bouton SAVE
Chaque fois qu'un patch est modifié, l'affichage principal montrera un symbole * pour indiquer que le paramètre a été modifié. Utilisez le bouton SAVE pour stocker, renommer ou copier le patch. Appuyez à nouveau sur ce bouton pour enregistrer le paramètre modifié. - Bouton EXIT
Dans n'importe quel menu, appuyez sur ce bouton pour revenir au menu précédent. - Boutons d'accès rapide
Utilisez-les pour ajuster les paramètres sur la partie inférieure de l'écran. Chaque bouton variera en fonction du paramètre affiché. - Pédale d'expression
Utilisez-la pour contrôler le paramètre d'un ou plusieurs effets, y compris le volume de sortie. - Commutateur au pied [-] / Commutateur au pied [+]
Ces commutateurs au pied sont utilisés pour contrôler l'accordeur, le défilement des patches, le démarrage/arrêt/enregistrement de phrases, et d'autres fonctions. Leur fonction dépendra du mode de commutateur au pied que vous utilisez actuellement. - Prise INPUT
Prise audio mono 1/4", pour connecter une guitare. - Prise OUTPUT L / OUTPUT R
Les interfaces de sortie TS 1/4" peuvent être configurées pour un fonctionnement mono ou stéréo. Utilisez-les pour vous connecter à un seul haut-parleur de guitare, à une paire de haut-parleurs de guitare stéréo ou directement à l'entrée d'une sonorisation ou d'un appareil d'enregistrement. - Prise AUX IN
Entrée TRS 1/8" pour connecter des appareils externes (téléphone, lecteur MP3) pour la pratique et le jam. - Prise PHONES
Sortie TRS 1/8" pour connecter un casque. - Prise USB
La prise USB 2.0 Type-B se connecte à votre ordinateur pour être utilisée avec le logiciel GP-100 ou se connecte à votre ordinateur/téléphone intelligent en tant qu'interface audio USB. - Prise DC 9V
Exigences d'alimentation : DC 9V, 500mA.
Introduction à l'écran
- Numéro de patch
- Nom du patch
- Mode de commutateur au pied
- Volume principal
- BPM du patch
- Volume du patch
- État de la pédale EXP
- État du patch
- État de la batterie
Mise en route
- Connectez votre appareil. Branchez votre guitare dans la prise d'entrée du GP-100 et connectez un câble de la sortie UNBALANCED OUTPUT L à votre ampli.
Veuillez vous souvenir :- Maintenez le volume de votre ampli bas.
- Connectez votre câble au retour de boucle d'effets (FX Loop Return) de l'ampli s'il en possède un.
- Baissez complètement le bouton de volume du GP-100, puis connectez l'alimentation et allumez le GP-100.
- Accordez vos cordes. Appuyez sur les commutateurs au pied [-] et [+] pour afficher l'écran de l'accordeur. Pincez chaque corde et accordez-la jusqu'à ce que la hauteur atteigne le centre de l'écran et devienne verte. Lorsque toutes les cordes sont accordées, appuyez à nouveau sur l'un des commutateurs au pied pour quitter l'accordeur.
- Sélectionnez un patch. Appuyez sur le commutateur au pied [-] ou [+] pour choisir un patch que vous aimez.
Spécifications
Spécifications techniques
Convertisseur A/D/A : audio haute performance 24 bits
Fréquence d'échantillonnage : 44,1 kHz
SNR : 110dB
Effets simultanés maximum : 9
Mémoire de préréglages : 99 patches utilisateur / 99 patches d'usine
Looper : 90 secondes de temps d'enregistrement
Boîte à rythmes : 100 motifs
Connexions d'entrée analogiques
Entrée guitare : 1/4" asymétrique (TS)
Impédance d'entrée : 1M Ohms
Entrée Aux : 1/8" Stéréo (TRS)
Impédance d'entrée Aux : 10k Ohms
Connexions de sortie analogiques
Sorties gauche/droite : 1/4" asymétriques (TS)
Impédance de sortie gauche/droite : 1k Ohms
Sortie casque : 1/8" Stéréo (TRS)
Impédance de sortie casque : 47 Ohms
Connexions numériques
Port USB : Port USB 2.0 Type-B
Spécification d'enregistrement USB
Fréquence d'échantillonnage : 44,1 kHz
Profondeur de bits : Prend en charge 16 bits ou 24 bits
Taille et poids
Dimensions : 198mm(L) x 134mm(P) x 28mm(H)
Poids de l'unité : 800g
Alimentation
Exigences d'alimentation : DC 9V, 500mA
Scannez le code QR pour le logiciel GP-100.
